双人联动式户外健身器材三维设计

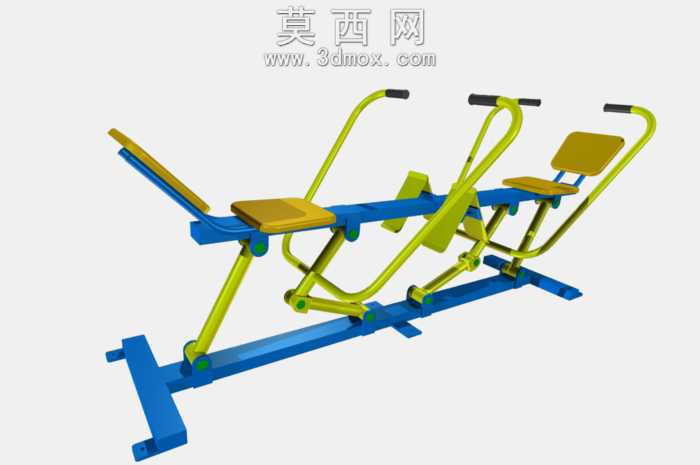

本作品为双人联动式户外健身器材的三维设计成果，建模阶段采用参数化建模逻辑，先完成底部支撑框架的基准搭建，以等截面矩形型材作为主支撑梁，通过同轴心、重合等配合约束完成底座的拼接，确保整体框架的结构稳定性，可适配户外露天安装的承重需求。建模过程中优先处理联动传动结构，对器材的摆臂、转轴、连杆等运动部件逐一进行特征绘制，通过拉伸、切除、扫描等基础特征完成单个零件的造型，再按照实际运动轨迹完成虚拟装配，验证各铰接点的转动自由度，确保双人使用时两侧运动机构互不干涉，同时可实现联动施力的运动效果。材质设置上针对户外使用场景做了区分，主体支撑框架采用哑光金属蓝材质，模拟户外健身器材常用的喷塑钢管质感，调整材质的粗糙度与反光度，还原金属漆面的耐磨视觉效果；运动摆臂部分采用亮黄色金属材质，与蓝色框架形成高对比度，提升户外场景下的视觉辨识度；座椅与靠背部分采用棕黄色磨砂塑料材质，模拟户外专用工程塑料的防滑、耐候质感，调整材质的凹凸纹理参数，还原接触面的防滑纹理细节。渲染阶段采用均匀的漫反射光照环境，避免强反光造成的结构细节丢失，多角度呈现器材的整体造型与结构细节，清晰展示各部件的连接关系与运动结构布局。设计思路上围绕户外公共健身场景的使用需求，采用双人并排布局提升器材的使用效率，联动式的结构设计可满足使用者进行上下肢协同的拉伸、力量训练，整体结构无尖锐外露棱角，所有铰接位置都做了包覆处理，符合户外健身器材的安全设计规范，底部支撑脚采用加宽平底设计，可通过膨胀螺栓完成地面固定，保障使用过程中的结构稳定性，整体造型简洁流畅，色彩搭配符合公共健身设施的视觉设计标准，可直接用于产品展示、结构验证等场景。
