蓝牙5.0立体声音频解码接收电路板

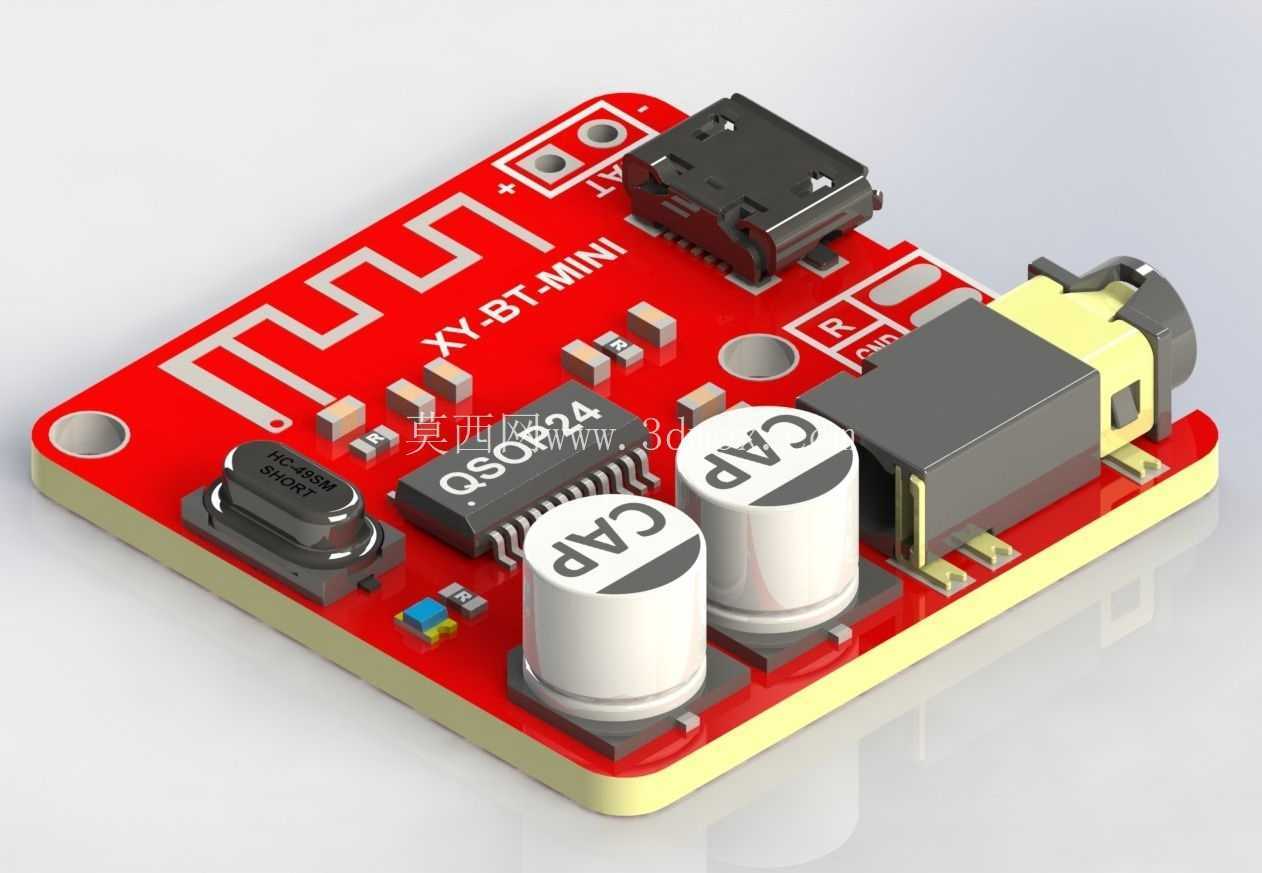

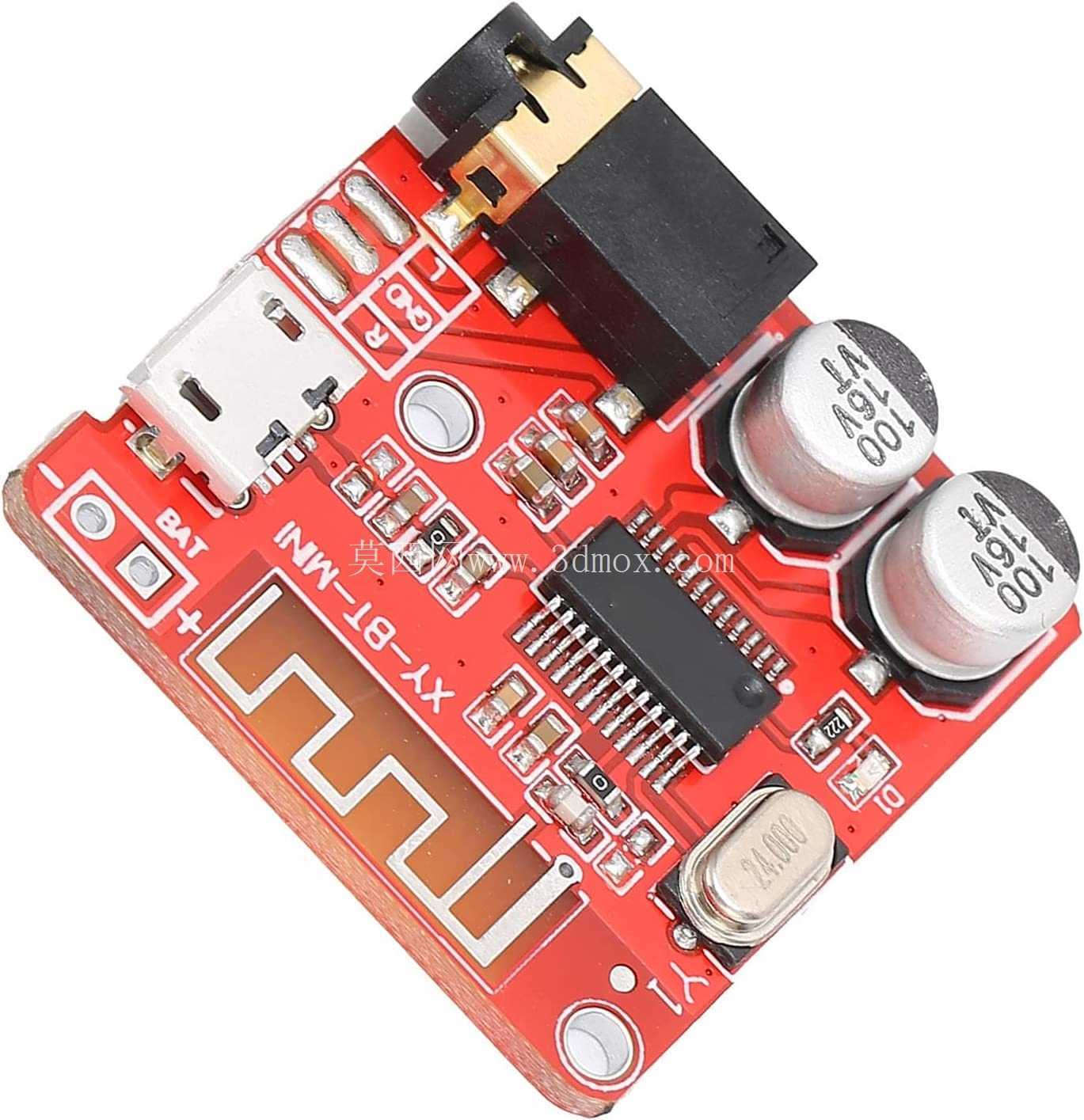

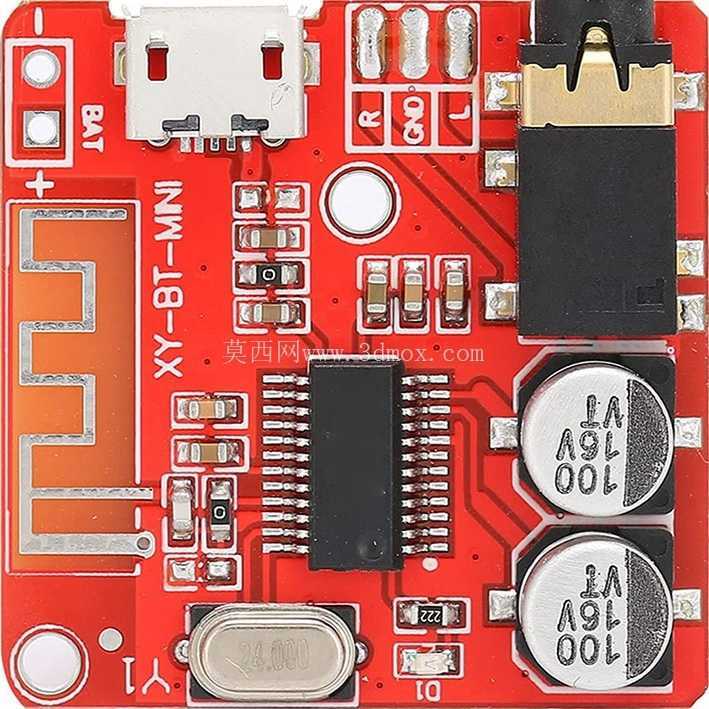

　　该作品呈现的是一块面向音频链路改造与小型播放设备集成的蓝牙接收解码电路板，板体采用红色阻焊层搭配黄色基板边缘，整体为紧凑矩形布局，适合嵌入桌面音箱、车载音频改装、老旧功放升级、DIY音响系统等空间受限场景。板上核心器件围绕无线音频接收、数模转换与输出接口展开：板载蓝牙模组承担5.0版本无线音频信号接入，可与手机、平板等音源完成配对，替代传统有线AUX输入；主解码芯片完成数字音频流的解析与数模转换，将无线传输的压缩音频信号转为模拟立体声信号；两枚大容量电解电容沿电源与信号通路布置，用于滤除供电纹波、稳定芯片工作电压，降低音频底噪；板端同时集成3.5mm音频输出座与外接接线端子，既可以通过标准3.5mm音频线直接对接耳机、功放输入口，也能通过焊盘端子直接接驳后级功放板，适配不同装配方式。

　　从结构设计思路来看，整块PCB采用单面贴装为主的布局逻辑，高频蓝牙天线区域在板边预留净空，铺铜走线做成蛇形天线形态，避免周边金属元件遮挡无线信号；电源输入接口布置在板体一侧，音频输出接口集中在另一侧，输入输出端口分置减少走线交叉干扰；贴片电阻、电容沿芯片引脚就近排布，缩短信号回流路径，电源进线处预留滤波电容焊位，兼顾量产焊接与手工DIY改装的便利性。安装边界方面，板体四角预留标准固定孔，可通过M2螺丝固定在设备外壳内部的支撑柱上，板上最高元件为顶部电解电容与音频插座，装配时需在壳体内预留对应高度空间，接口位置对齐外壳开孔即可完成外部线材插拔。

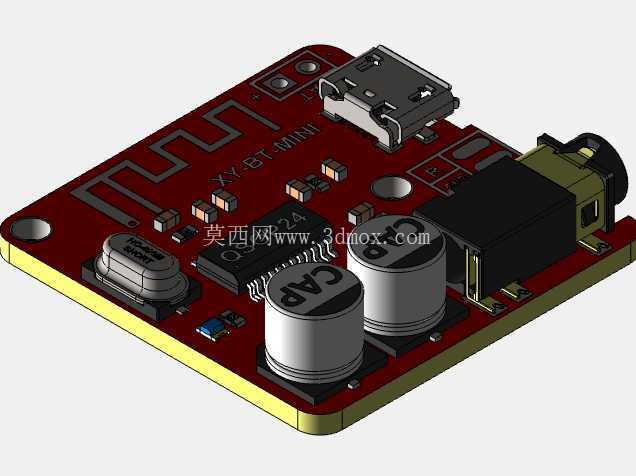

　　建模过程中所有元件尺寸均对照公开器件手册的封装参数绘制，接插件、电容、芯片的外形与引脚间距还原实物装配关系，PCB板厚、焊盘尺寸、元件高度均按实际量产板卡参数设定，可直接用于设备内部结构干涉检查、安装位开孔设计与整机装配仿真，帮助结构工程师在音响产品开发阶段提前验证板卡与外壳、周边元器件的空间匹配关系，减少后期打样改模次数。
