华硕TinkerBoardR2.0开发板螺丝固定外壳

　　这套外壳结构面向单板计算机在工业控制、小型网关、教学实验台和嵌入式测试装置中的长期装配需求，核心作用是把裸露电路板约束在封闭空间内，同时保留接口操作、散热和维护拆装的可达性。实际项目里，开发板常被放入控制柜、设备侧挂盒或桌面验证平台，周边存在线束拉扯、工具触碰、灰尘沉积和短时振动；壳体通过上下包覆与螺丝锁紧，将板卡边缘、焊点和外接连接器纳入防护边界，避免裸板直接暴露。

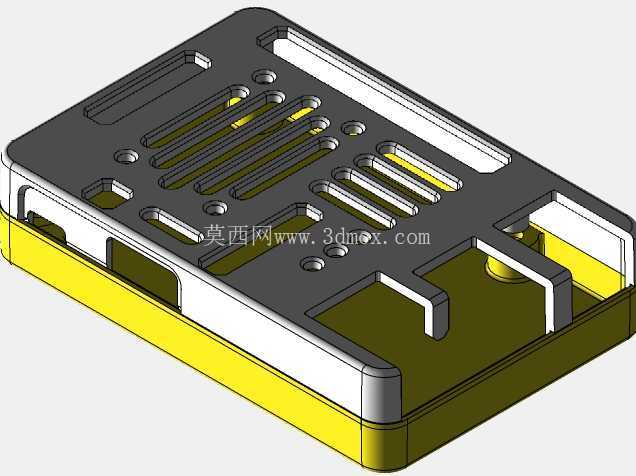

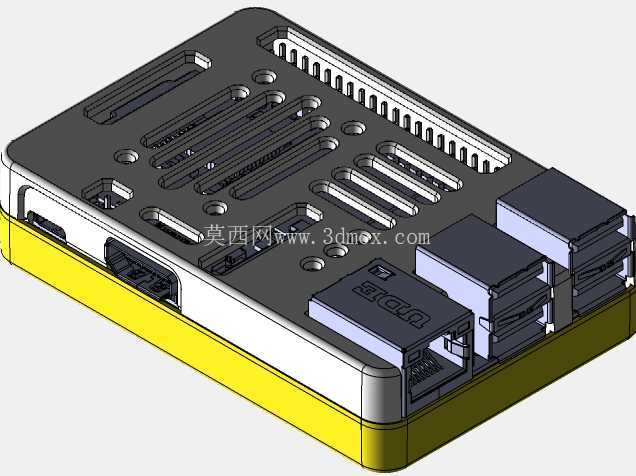

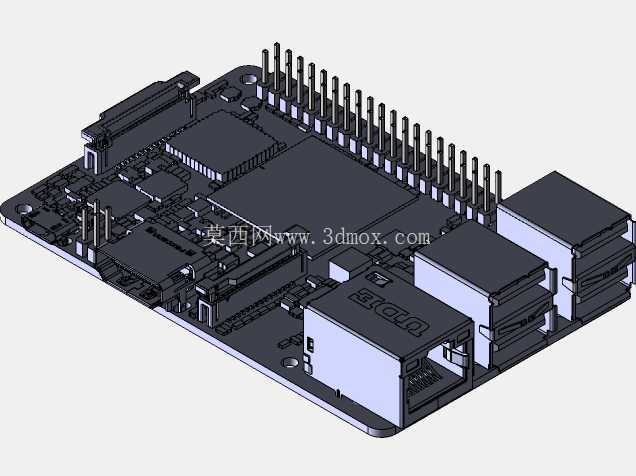

　　建模时先以板卡轮廓和接口高度为基准确定内腔，底部承托面围绕PCB安装孔布置柱位，螺丝固定点与板孔同轴对齐，锁紧后限制板面翘曲和横向窜动。上盖不是简单等厚罩壳，而是依据网口、USB口、电源接口及排针区域进行局部让位，侧壁开口与连接器端面保持小间隙，既方便插头插入，又减少壳体对接口公差的干涉。顶部多组条形散热槽对应板上主要发热区域，槽向和槽宽兼顾空气流通与外壳刚性，避免为追求开孔面积而降低盖板抗变形能力。

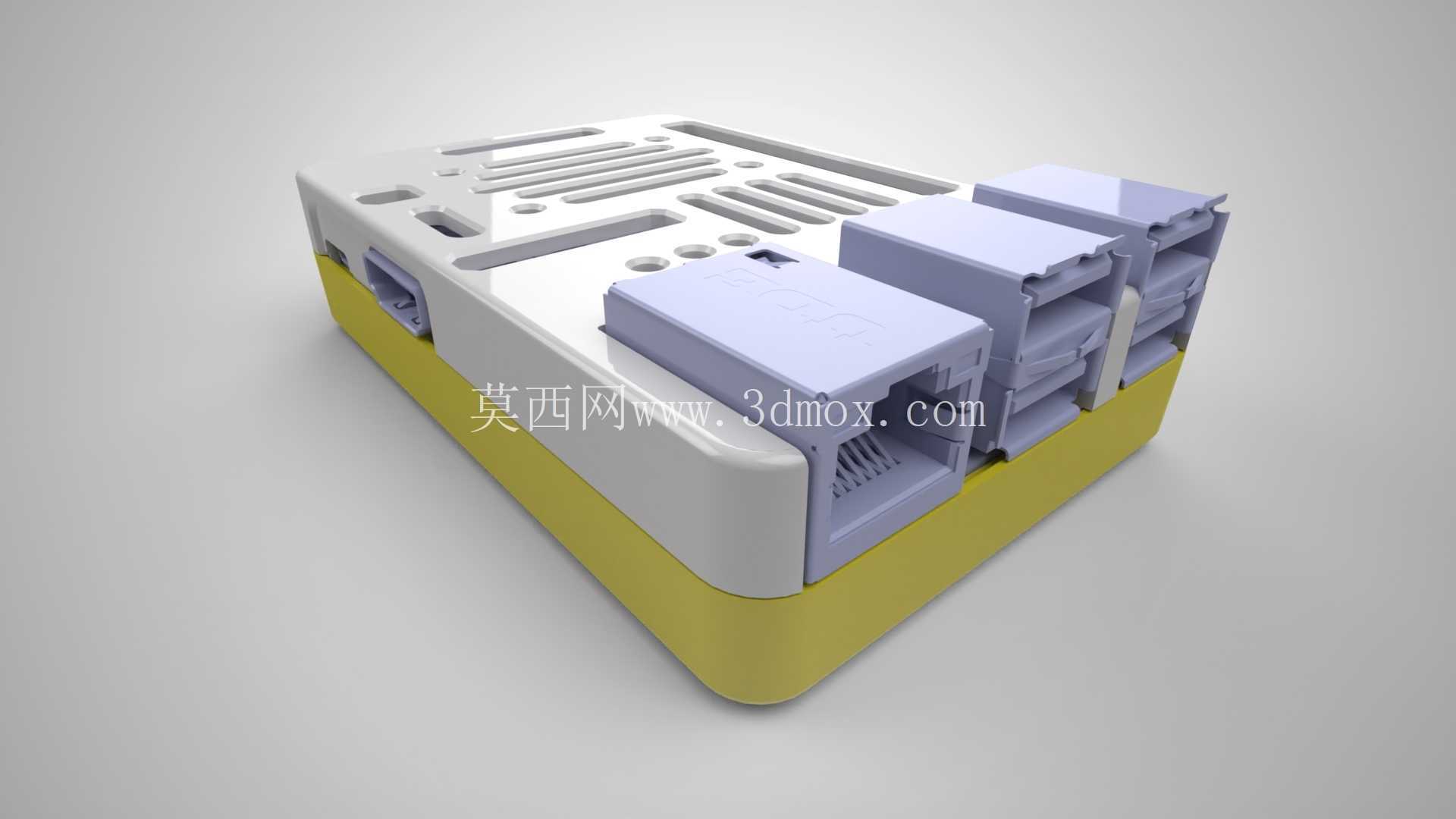

　　外形边界围绕开发板最外侧接口展开，壳体长宽在PCB基础上增加壁厚、加强筋和螺丝柱空间，高度则由最高连接器、网口变压器及板上元件共同决定。底部黄色基座形成连续围边，可增加放置稳定性，也让壳体与接触面之间留出轻微隔离层；上盖白色主体承担防护和散热，接口侧淡紫色模块区域与开孔轮廓相配合，使插头插拔时具有明确导向。

　　结构细节上，安装柱周边设置局部加厚和筋位，把螺丝锁紧力分散到壳体底面，防止柱根断裂；内腔预留元件高度差，避免电容、芯片或排针对盖板产生硬接触。侧边开口按照实际插头尺寸留出操作余量，拐角处采用圆角过渡，既减少注塑或3D打印时的应力集中，也提升手持维护时的安全性。对于需要频繁更换SD卡、接入网线或调试电源的场景，外壳在防护与可维护性之间取得平衡，可作为嵌入式设备小批量装夹、实验平台集成和板卡防护改造的结构参考。
