1mm间距15针立式SMT型FPCFFC连接器

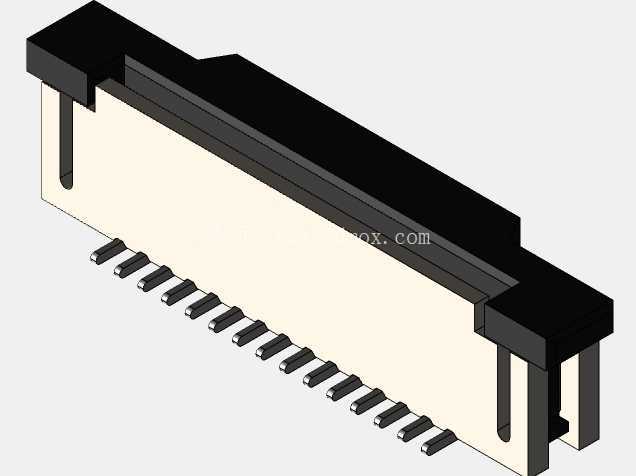

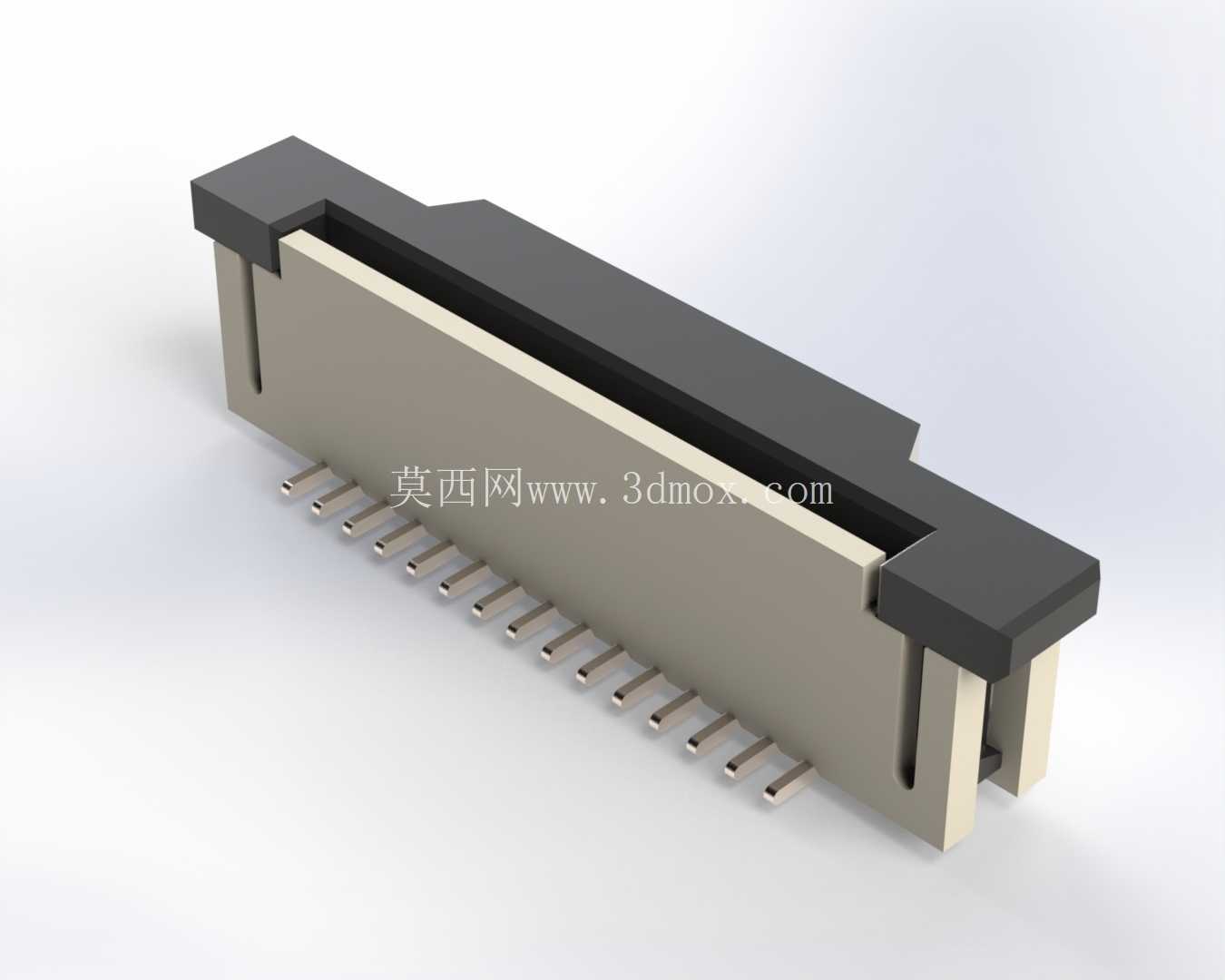

　　这款1mm间距15针立式SMT安装的ZIF结构FPC/FFC连接器，是消费电子、工业控制板卡、小型智能设备内部柔性线路连接场景的常用接插部件，主要用于实现柔性扁平排线与PCB硬板之间的可拆卸式电气连接，无需焊接即可完成排线的装拆，方便生产组装环节的工序调整与后期售后维护。从结构设计来看，该连接器采用ZIF零插入力结构，翻盖式锁止结构在排线插入时无需施加额外推力，翻开锁扣后将对应规格的FFC/FPC排线插入触点区域，压下锁扣即可完成排线的机械固定与电气导通，能有效避免传统硬插式连接器插装时对排线金手指的磨损，提升连接可靠性。

　　安装方式采用表面贴装工艺，焊脚与连接器主体呈垂直布局，适配立式贴装的PCB布局需求，所有焊接引脚均分布在连接器本体底部两侧，贴装后与PCB焊盘完全贴合，回流焊过程中不会出现引脚偏移、浮高问题，能适配常规SMT产线的自动化贴装流程，无需额外人工补焊工序。外形尺寸方面，该连接器针距严格控制为1mm，15针的触点排布刚好对应14mm的有效接触宽度，本体高度适配板内5mm以内的安装空间要求，连接器两端设置有限位挡边，既能在贴装时为视觉定位提供识别基准，也能在排线插装时起到导向作用，避免排线插歪导致的针脚接触不良。

　　触点部分采用镀金处理，接触电阻稳定，可承受常规低压信号传输的载流要求，适配3.3V、5V等常规板级信号的传输场景，锁止翻盖的卡扣结构经过受力优化，反复开合10次以上不会出现卡扣断裂、松脱问题，满足小批量设备调试阶段反复拆装排线的使用需求。在实际选型应用中，这类连接器常被用于小型手持检测设备的主板与显示模组连接、工业传感器模块的信号输出接口、小型智能家居控制板的外接排线连接场景，立式安装的结构可以让排线沿垂直于PCB的方向引出，节省板内横向排布空间，适合内部布局紧凑、PCB面积受限的小型电子设备结构设计，建模时严格还原了焊脚的共面度、锁扣的开合行程、触点的排布间距，可直接用于PCB封装匹配、结构干涉检查、整机装配模拟等设计环节，能帮助结构工程师在设计阶段提前验证连接器与周边壳体、元器件的安装间隙，避免后期打样出现装配干涉问题。
