十字轴式万向传动连接结构

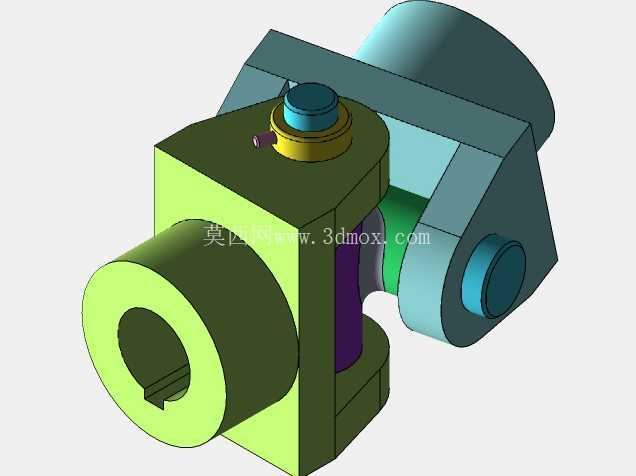

　　这类万向铰接传动结构，常被布置在两轴轴线存在夹角、或是工作过程中轴间相对位置会发生动态偏移的传动链路中，覆盖农用机械动力输出端、工业输送线变向传动单元、小型机床进给传动段、阀门执行机构联动端等多个场景，核心作用是在轴间存在角位移的状态下稳定传递旋转扭矩，避免刚性连接在轴线不对中时产生的附加弯矩，防止轴系、轴承、键连接位置出现过早的疲劳失效。从结构设计逻辑来看，该结构采用十字轴作为核心铰接载体，两端的叉形接头分别与主动、从动轴端配合，十字轴的四个轴颈与叉耳上的装配孔通过衬套形成转动副，能够在两轴夹角不超过设计允许范围的前提下，持续完成旋转运动的传递，不会出现传动卡滞或扭矩断联的问题。

　　设计过程中首先要匹配额定传递扭矩的上限，叉形接头的壁厚、十字轴的轴颈直径都需要根据目标工况的峰值扭矩做强度校核，避免冲击载荷下出现叉耳断裂、十字轴弯曲变形的问题；其次要预留合理的转动间隙，既要保证铰接转动的灵活性，又不能因间隙过大导致传动回程误差超标，影响传动精度。安装边界上，两端轴孔采用键槽配合结构，与配套轴伸装配时需保证键的配合公差符合传动要求，叉耳外侧的端盖结构用于限制十字轴的轴向窜动，装配时需控制端盖的压紧量，保证十字轴既无轴向窜动又能灵活转动；整体结构的径向尺寸、轴向安装长度需要适配安装空间的限制，避免与周边的机架、护罩等部件产生运动干涉。

　　实际应用中，这类结构可根据工况需求选择是否增设注油通道，对十字轴转动副做定期润滑，降低铰接面的磨损速率，延长部件的整体使用寿命；针对不同的传动夹角需求，可通过调整叉耳的张开角度、十字轴的轴颈长度来适配不同的最大允许轴间夹角，满足不同设备的传动布局要求。在阀门执行机构的联动场景中，这类结构可以补偿阀杆与执行器输出轴之间的安装同轴度误差，避免因安装偏差导致阀杆受力不均，出现阀门开关卡涩、密封面磨损不均的问题；在小型设备的进给传动链路中，该结构可以绕过设备内部的布局障碍，完成非共线轴之间的动力传递，优化设备内部的空间利用率，减少不必要的传动换向部件，降低整体传动链路的复杂度与成本。
