街头瓷砖振动压制生产设备三维设计

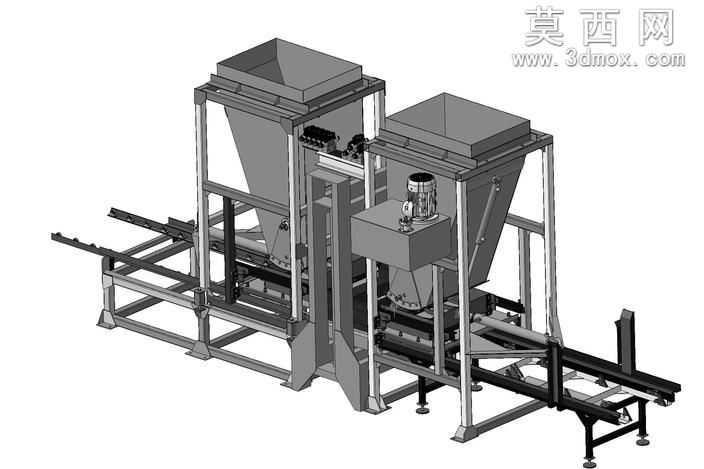

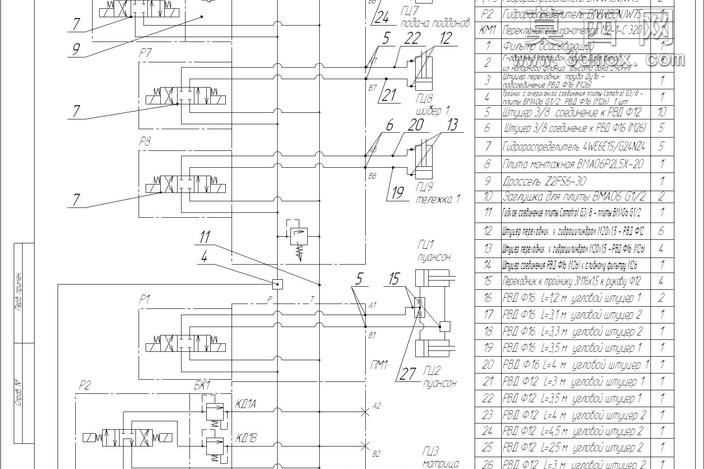

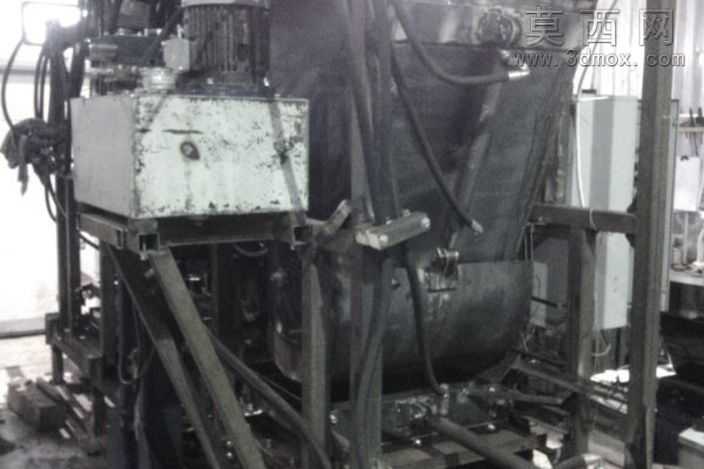

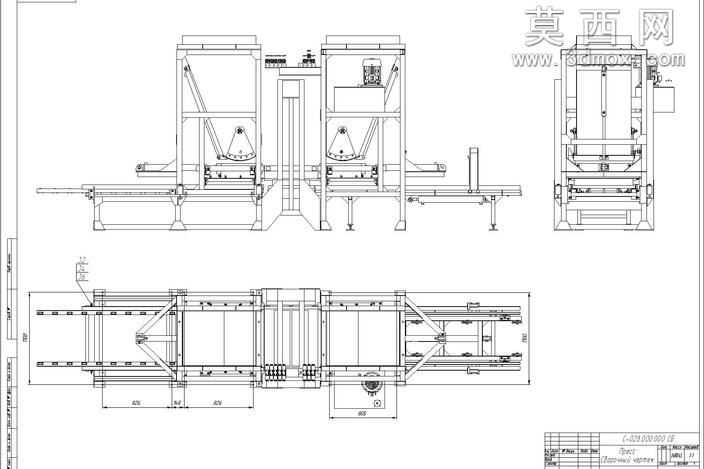

本作品为面向街头地砖生产场景的振动压力机三维建模设计，整体采用模块化布局思路，在三维建模过程中严格遵循机械设计的装配逻辑，将设备划分为原料储料单元、计量给料单元、振动压制成型单元、成品输送单元四大功能模块，各模块之间通过标准化的型材机架实现连接固定，机架部分采用方钢焊接框架结构建模，通过对支撑立柱、横向横梁、斜向加强筋的参数化建模，保证机架结构的刚性与稳定性，能够承受振动压制过程中的交变载荷。建模过程中对储料斗的锥角、出料口尺寸进行了合理设计，模拟原料的自然落料角度，避免物料架桥堵塞；给料机构采用往复式料车结构建模，搭配导轨滑块组件实现精准给料定位，保证每次送入成型模腔的物料量误差控制在合理范围内。振动压制单元是本设备的核心结构，建模时重点还原了振动电机的安装结构、压头的导向机构、模腔的定位锁紧结构，通过对振动传递路径的结构设计，将激振力集中作用于模腔区域，减少振动向机架其他部位的传导，降低设备运行时的整体震动与噪音。成品输送单元采用皮带输送结构建模，搭配接料托盘的定位机构，实现压制完成的瓷砖成品自动脱模后输送至下一工序。材质渲染方面，对机架部分赋予哑光钢材材质，储料斗内壁赋予耐磨衬板材质，输送皮带赋予橡胶材质，振动电机等标准件还原真实的电机外观材质，整体渲染效果贴近工业设备的真实质感。需要说明的是，本模型在部分细节结构如密封结构、管线排布、电控元件安装位等部分存在设计bug与不完善之处，可供有相关设备设计与操作经验的从业者参考优化，共同完善该类建材生产设备的结构设计，提升设备运行的稳定性与成型产品的质量。
