苹果iPhoneX智能手机外观结构三维数模

　　做消费电子结构设计的同行大多有体会，手持类通讯终端的数模搭建，最考验细节把控能力，尤其是旗舰机型的外观与结构边界，差0.1毫米的圆角偏差，做出来的手板贴合度就会出问题。这套iPhone X的三维数模，是对照官方设备配件设计指南的尺寸基准搭建的，做数码配件开模、产品外观参考、结构逆向练习都能用得上。

　　先讲实际应用场景，不少做手机保护壳、钢化膜、无线充电适配配件的厂商，在产品开发前期不会直接拆机测绘量产机，一来拆机成本高，二来量产机的外壳公差会干扰设计基准，用精准的整机三维数模做前期干涉校验、安装边界匹配，能省掉至少两轮手板打样的成本。还有做工业手持终端PDA的设计团队，也会参考这类成熟旗舰机型的握持弧度、按键布局逻辑，毕竟经过海量用户验证的人机交互尺寸，能大幅降低新品的握持不适感概率。

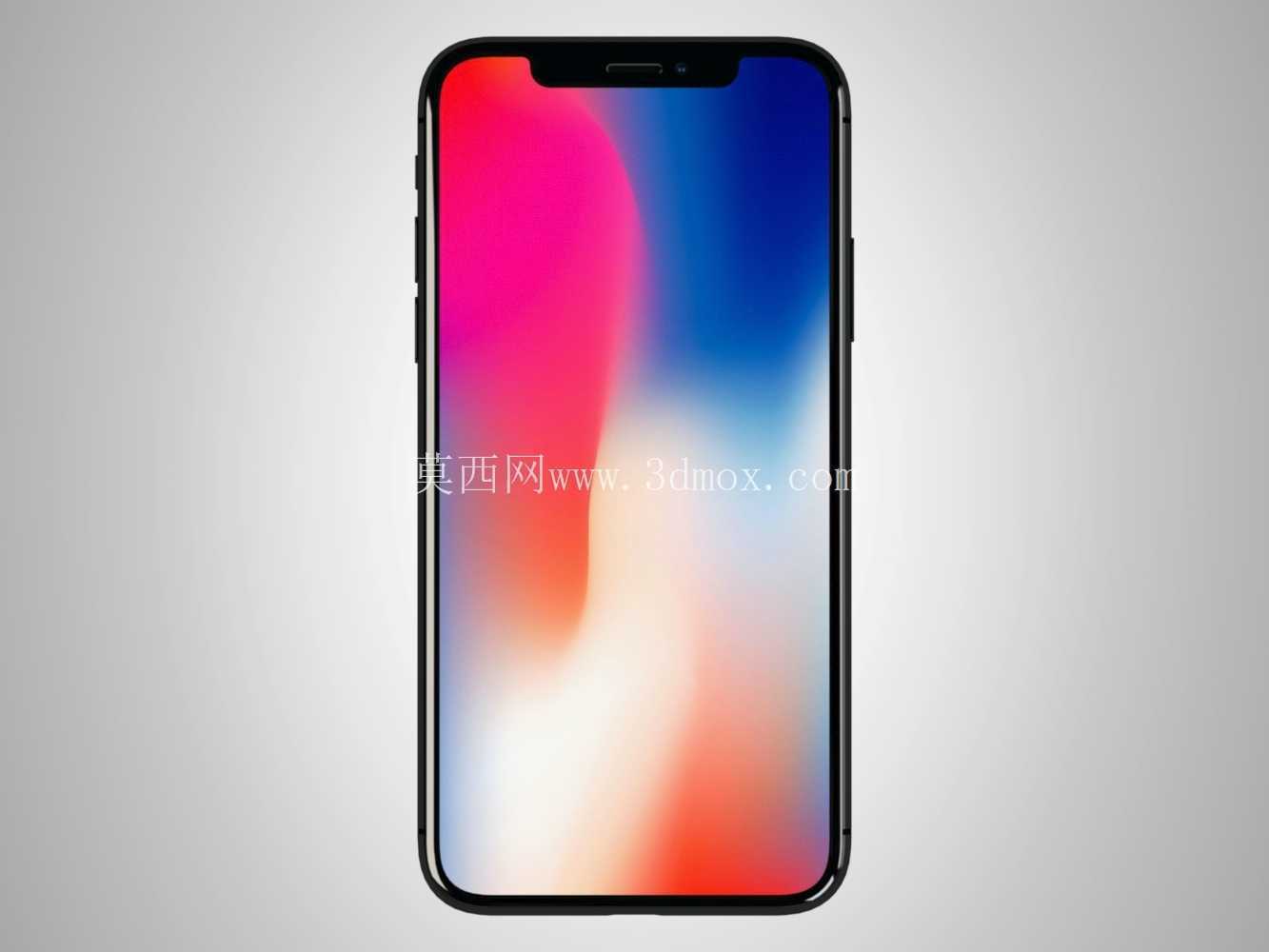

　　从设备实际用途来说，这款机型是苹果首款全面屏手机，去掉了沿用多代的实体Home键，整机的结构布局和之前的机型有本质区别：正面是整块覆盖的2.5D玻璃，顶部预留了原深感摄像头系统的开槽区域，中框采用不锈钢材质，背部是单摄+闪光灯的竖向布局，底部对称分布扬声器开孔与Lightning接口，这些结构特征在数模里都做了精准还原，没有做简化处理，不管是做外观渲染还是结构配合校验，都能直接调用。

　　说到产品功能特性对应的结构设计，这块5.8英寸的全面屏是整机的核心显示部件，屏幕的有效显示区域、黑边宽度、R角曲率都严格对照实物尺寸做了匹配，屏幕和中框的配合台阶差控制在0.05毫米以内，和实际量产机的装配公差一致。中框的侧边弧度是反复调整过的，从正面玻璃过渡到中框的斜边，再到背部玻璃的弧面，整个握持接触的曲面是连续顺滑的，不会出现棱角硌手的情况，这也是很多新手建模容易忽略的点——只做单独的零件特征，不考虑装配后曲面的连续性。顶部的刘海区域，数模里精准还原了各个开孔的位置与尺寸，包括红外镜头、泛光感应元件、前置摄像头、点阵投影器的对应位置，做适配这个区域的贴膜或者配件的时候，不会出现开孔偏移挡到传感器的问题。

　　设计思路上，这套数模做了简化版和精细化两个版本，方便不同场景使用：如果是做产品展示、场景渲染，用简化版就足够，文件体量小，曲面流畅不卡机；如果是做结构适配、配件开模，就用精细化版本，所有的按键凸台、摄像头凸起高度、接口内槽尺寸都做了完整还原。整机的尺寸基准完全对照官方参数：整机高度143.6毫米，宽度70.9毫米，厚度7.7毫米，摄像头凸起部分的总厚度是9.3毫米，这些尺寸是做保护壳类产品的核心安装边界——保护壳的内槽尺寸要比整机尺寸大0.1到0.2毫米的装配间隙，摄像头开孔的位置要避开凸起的边缘，按键位置的凸点要和机身侧键的位置完全对齐，偏差不能超过0.3毫米，否则按动的时候会出现卡滞。

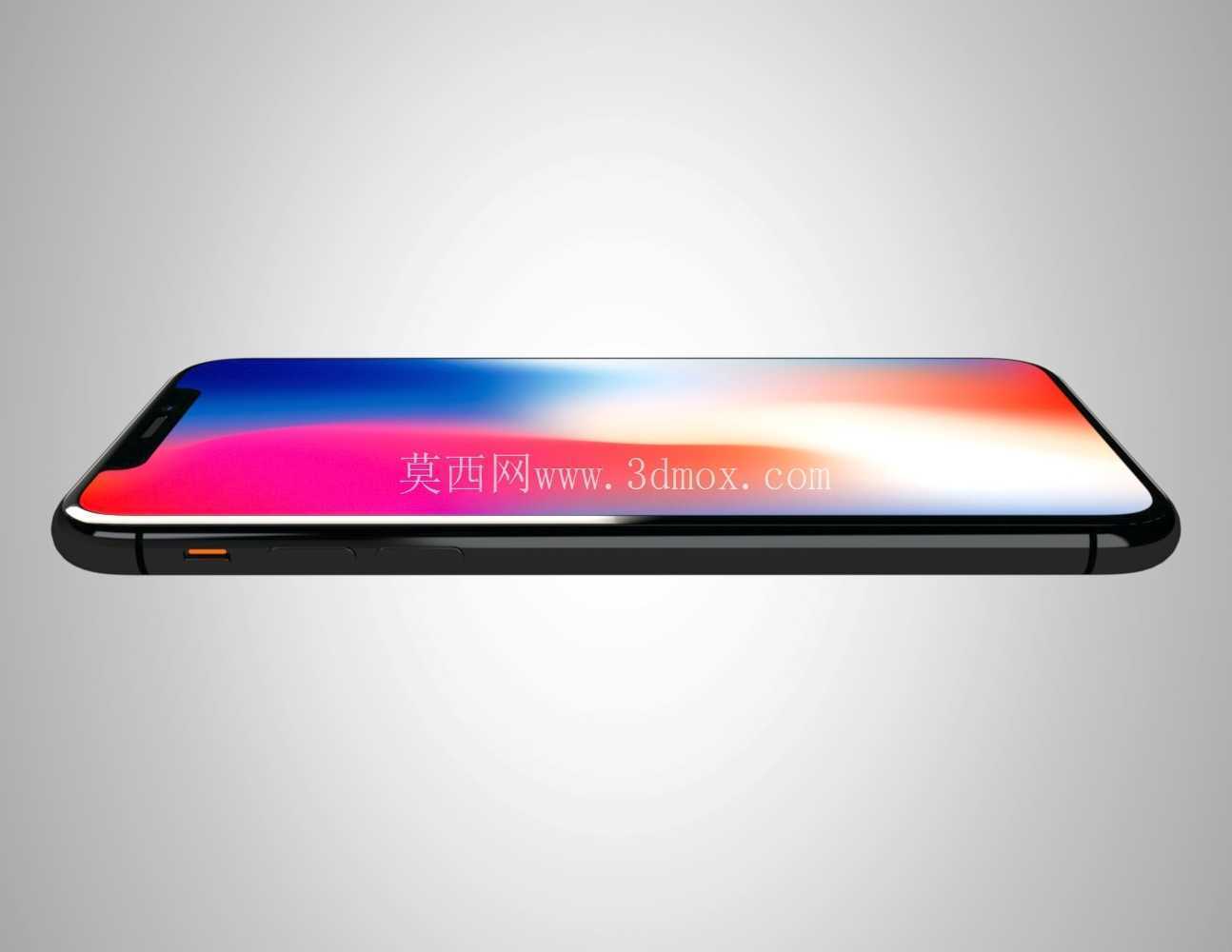

　　还有几个容易被忽略的细节，数模里都做了体现：侧边的电源键比音量键长2毫米，位置在整机右侧中框从上往下三分之一处，符合大多数人拇指的按压范围；静音拨片的位置在左侧中框上方，拨片的行程槽深度是1.2毫米，做保护壳的时候这个位置要预留足够的拨动空间，不能做全包挡住；底部的扬声器开孔是对称排布的，每侧6个圆孔，孔径1.5毫米，孔间距2毫米，Lightning接口的内槽深度是4.8毫米，宽度8.5毫米，做充电插头适配的时候要注意这个深度，不能做太长顶到接口底部。背部的苹果logo位置在整机背部中心偏上10毫米处，logo是和背部玻璃齐平的嵌入式设计，没有凸起，做背贴类产品的时候不用预留logo的凸起间隙。

　　对于刚接触消费电子建模的新手来说，拿这套数模做曲面练习也很合适，整个机身的曲面都是G2连续的，中框和前后玻璃的过渡面、摄像头凸起的圆角、屏幕R角的曲率变化，都是消费电子建模里最典型的曲面处理案例，比自己对着图片瞎摸尺寸要精准得多，能快速理解手持终端的结构布局逻辑和人机尺寸设计思路。
