24针贴片式USB Type-C母座接口结构

　　在消费电子、工业控制板卡、便携智能设备的PCB板级互连设计中，板端USB接口的选型直接决定了整机的外设扩展能力、充电兼容性与组装生产效率，这款24针贴片式USB Type-C母座，正是针对高密度SMT量产场景设计的板端互连部件。从实际应用场景来看，这类接口广泛覆盖从轻薄笔记本、平板电脑、智能手机等消费数码产品，到工业手持终端、车载中控模块、便携检测仪器等工业级设备的板端连接需求，可同时承担USB3.2高速数据传输、PD快充功率传输、DisplayPort视频信号输出、音频信号传输等多类信号的互连任务，相比传统Micro USB、USB-A接口，支持正反插的特性能够大幅降低终端用户的使用损耗，减少接口因误插导致的结构损坏概率。

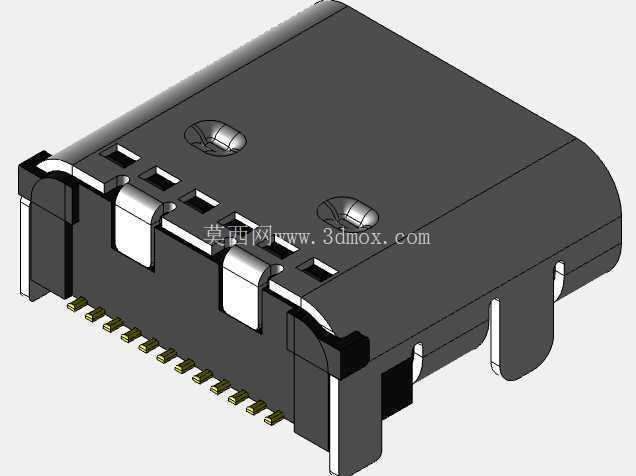

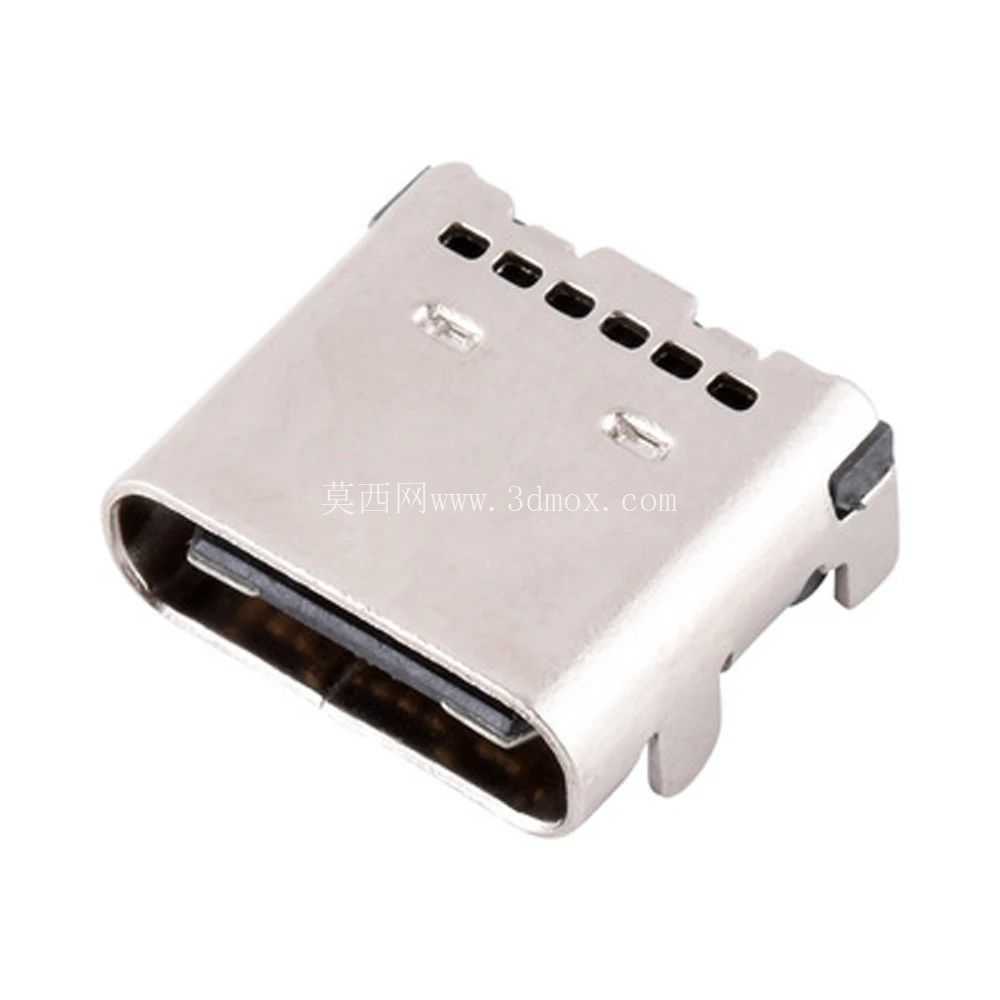

　　从结构设计思路来看，这款母座采用全贴片SMD封装形式，所有焊接引脚均分布在元件本体底部与侧边定位焊盘，完全适配回流焊量产工艺，无需在PCB上开设贯穿式插装孔，能够有效减少PCB板面的开孔占用，适配高密度布板的设计需求，尤其适合厚度较薄的多层PCB板卡使用。接口的金属外壳采用拉伸成型的不锈钢材质，外壳侧边设置有多个定位凸点与接地焊盘，焊接后能够与PCB板面的接地网络形成可靠连接，既可以提升接口整体的焊接固定强度，抵御日常插拔过程中的侧向冲击力，也能形成连续的电磁屏蔽腔体，降低外界电磁干扰对内部高速信号传输的影响，同时减少接口自身信号对外的电磁辐射，满足各类电子设备的EMC设计要求。

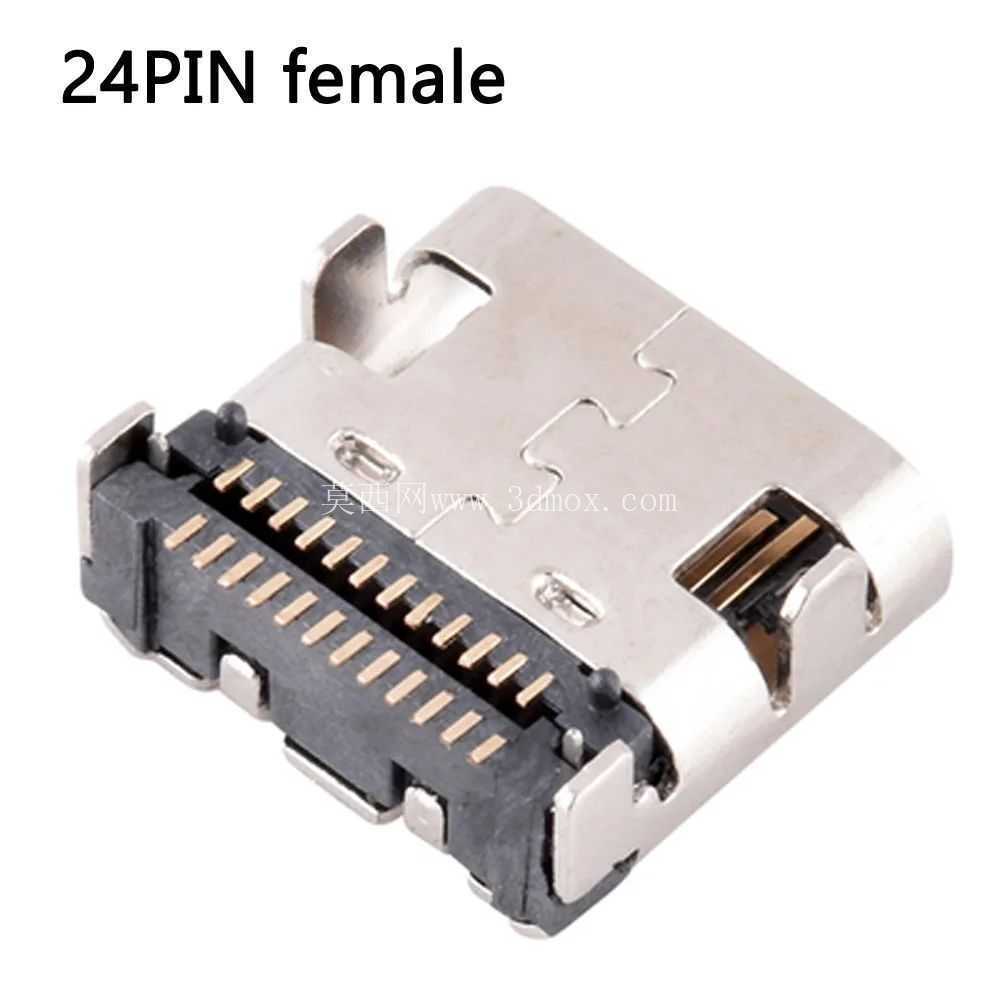

　　内部胶芯部分采用耐高温的工程塑料注塑成型，能够承受SMT回流焊过程中的高温冲击，不会出现胶芯变形、引脚移位的问题，24根信号引脚按照USB Type-C标准规范的引脚定义排布，兼顾高速差分信号对、电源供电引脚、配置通道引脚与接地引脚的布局，差分信号引脚做了等长设计约束，保证高速信号传输时的阻抗连续性，减少信号反射与串扰，满足10Gbps甚至更高速率的信号传输要求。接口内部的弹片接触端采用高弹性铜合金材质，表面做镀金处理，既能够保证多次插拔后的接触可靠性，降低接触电阻，也能提升抗氧化、耐腐蚀能力，延长接口的插拔使用寿命，弹片的行程设计经过反复验证，能够在公头插入时提供稳定的接触压力，不会出现接触不良、瞬断的问题，同时不会因为插拔力过大导致用户使用手感生涩。

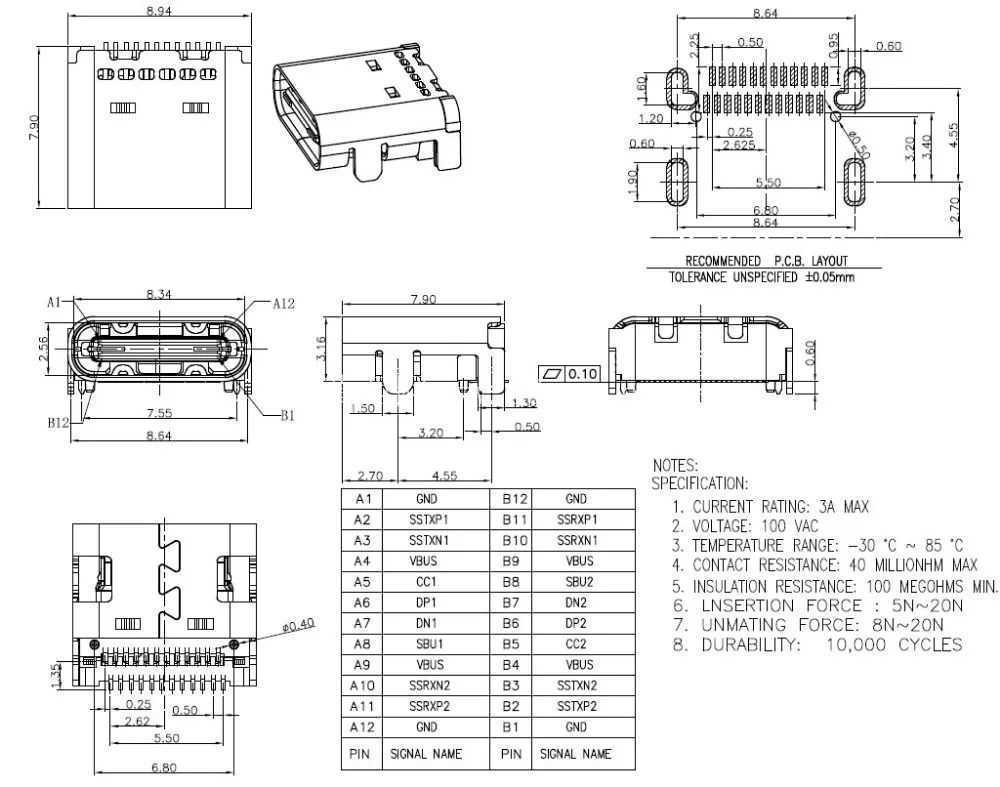

　　从安装边界与尺寸配合来看，这款母座的本体高度控制在极低的水平，能够适配超薄设备的内部堆叠空间，不会因为接口高度过高导致设备外壳厚度增加；底部引脚的焊盘尺寸按照SMT工艺的通用要求设计，与PCB焊盘的匹配度经过量产验证，能够减少虚焊、连锡等焊接不良问题；侧边的固定焊盘尺寸较大，焊接后能够提供足够的机械强度，承受至少10000次以上的正常插拔循环不会出现焊盘脱落、接口松动的问题。接口的插入导向口做了圆角过渡处理，能够在公头插入时提供导向作用，即使公头存在一定的对位偏差也能顺利插入，减少公头对母座内部胶芯与弹片的磕碰损伤。在实际的结构设计选型中，选用这类接口需要注意在PCB布局时预留足够的公头插入空间，接口前方不能有过高的元件遮挡插拔路径，同时要在外壳对应位置开设尺寸匹配的接口开口，开口与接口本体的间隙控制在合理范围，既保证外观面的缝隙均匀，也能对公头插入起到辅助导向作用；对于有防水要求的设备，还可以在接口外围增加防水胶圈，配合外壳的压紧结构实现整机的IP防护等级提升。不同于插装式的Type-C母座，这款全贴片设计的元件能够完全适配全自动SMT产线的生产流程，不需要额外的手工补焊工序，能够大幅提升板卡的生产组装效率，降低生产过程中的人工成本，同时贴片焊接的一致性更好，能够有效控制焊接质量的稳定性，减少因焊接问题导致的售后返修率。在信号完整性设计层面，布局时需要将高速差分引脚的走线做阻抗控制，保证差分阻抗符合USB规范要求，同时避开板上的高频干扰源，接地引脚需要就近与PCB的主地平面连接，保证屏蔽层的接地连续性，充分发挥接口的屏蔽性能。
