3/4英寸计量水表远程抄表系统结构设计

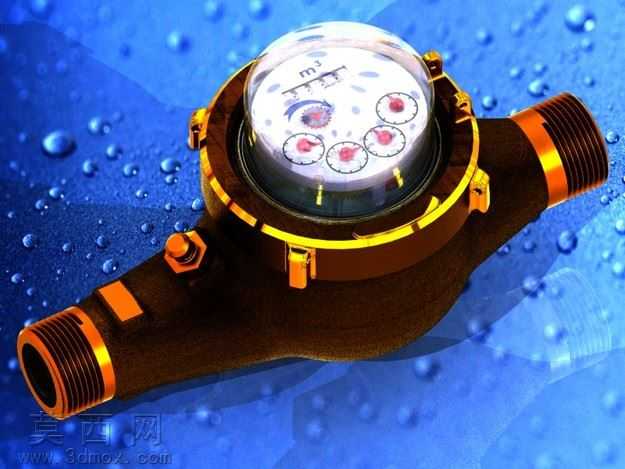

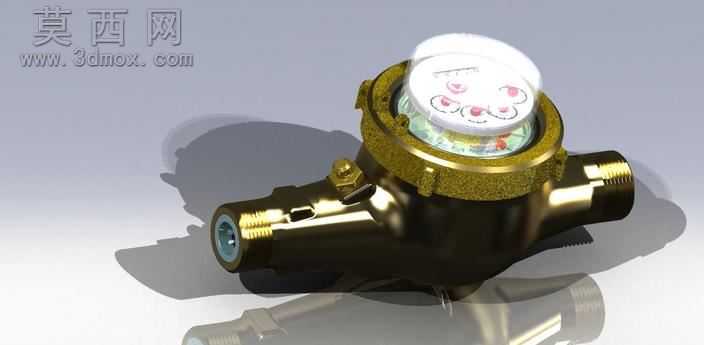

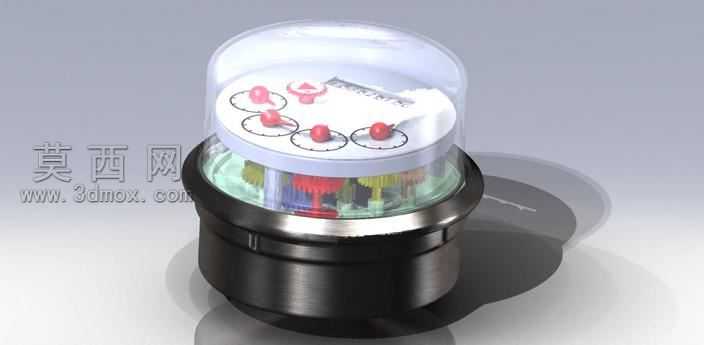

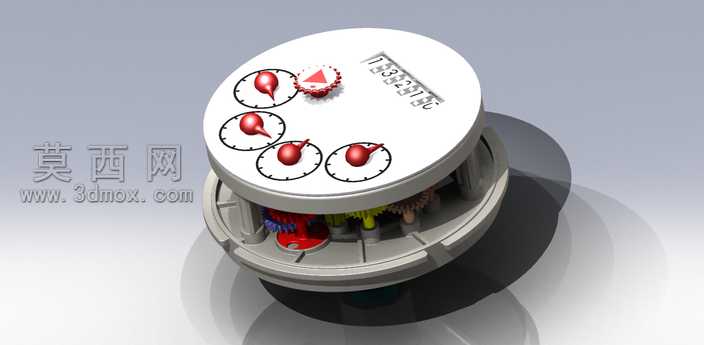

本作品为3/4英寸规格的旋翼式冷水水表配套远程抄表系统三维建模成果，建模过程严格参照民用供水计量水表的行业制造标准，完整还原了水表本体与远程数据采集模块的全部结构细节。建模阶段首先梳理水表的核心组成逻辑，将整体结构拆分为表壳主体、计量机芯、表盘指示机构、两端连接螺纹接头、远程数据采集传输组件五大模块逐一构建。表壳部分采用球墨铸铁材质的写实渲染方案，还原铸造成型后的哑光深棕质感，两端外螺纹接头做了镀铜金色金属质感处理，边缘的倒角、螺纹牙型都按照实际管件加工精度做了细节刻画，表壳上部的压圈、调节锁钮也都按照实物的装配关系做了位置匹配。计量机芯部分还原了旋翼式计量结构的内部传动逻辑，表盘区域采用高透玻璃材质模拟表蒙，玻璃表面添加了真实的水珠附着效果与环境反光，表盘上的刻度标识、指针、字轮都按照实际计量精度做了等比例还原，红色指针、黑色字轮的色彩区分完全符合民用冷水水表的标识规范。远程抄表系统部分集成在水表本体的上部结构中，建模时还原了数据采集模块的信号感应端、数据处理电路仓、信号传输天线的装配结构，模块外壳采用阻燃ABS工程塑料的哑光质感渲染，与金属表壳的材质形成清晰区分。整体装配过程严格遵循实际产品的装配公差，所有部件的连接关系、活动间隙都按照量产产品的实际参数设置，既保证了外观的写实度，也完整呈现了水表从流体进入、叶轮驱动计量、数据采集上传的全流程结构逻辑，可用于供水设备教学、远程抄表系统方案演示、产品结构优化验证等场景。渲染阶段采用蓝色水元素背景，搭配表面水珠效果强化产品的供水应用场景属性，光影处理上采用柔和的顶光搭配侧方补光，既突出金属部件的光泽质感，也清晰展现了表盘刻度、结构接缝等细节，整体视觉效果写实逼真，完整呈现了民用智能水表的产品形态与结构特点。
