适配114.3mm管径焊接式管道卡箍结构

　　在工业管路布设场景里，这类卡箍的应用覆盖了蒸汽输送管网、工艺流体管线、车间压缩空气管路等多个现场，核心作用是完成指定外径管道的径向约束，避免管路在介质流动冲击、设备运行振动、环境温度变化带来的热胀冷缩作用下出现径向位移或轴向窜动，保障管路对接位置的密封可靠性，降低管路应力集中带来的焊缝开裂、法兰泄漏风险。和常规的螺栓对夹式轻型卡箍不同，这款卡箍的安装基座设计为焊接适配结构，不需要在支撑钢梁、设备壳体、混凝土预埋钢件上额外打孔攻丝，直接将卡箍的两个安装支脚与支撑结构做满焊固定即可，尤其适合现场改造类项目——很多老旧厂区的管廊支撑在前期设计时没有预留管夹安装孔位，后期动火打孔不仅施工难度大，还可能破坏支撑结构的整体强度，这种焊接式卡箍就能直接适配现有支撑结构，大幅降低现场施工的改造成本与作业周期。

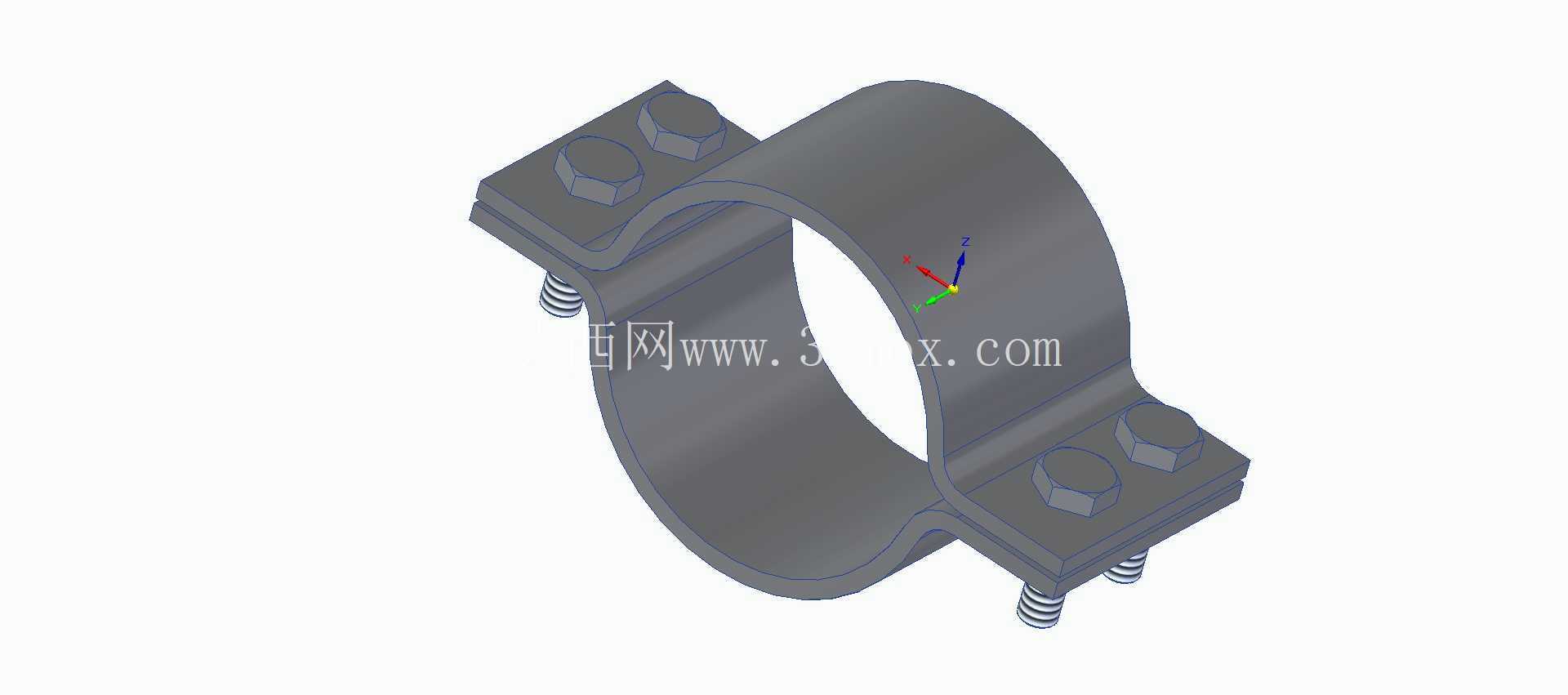

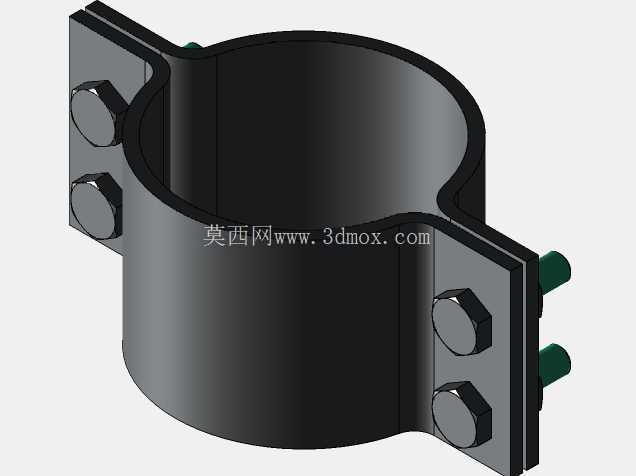

　　从结构设计逻辑来看，这款卡箍采用了对称式双瓣抱合结构，两个半环的曲率完全匹配114.3mm的管道外径，抱合后和管道外壁的贴合面间隙控制在0.2mm以内，避免局部点接触造成的管道外壁压痕，也能保证紧固后受力均匀分布在管道接触环带上。紧固端采用了双组螺栓螺母配装的设计，上下两个连接耳座各设置一组螺栓连接位，相比单螺栓卡箍，双螺栓结构的紧固力分布更均衡，不会出现单侧压紧导致的卡箍偏斜、抱合不严的问题，螺栓端部预留了足够的螺纹旋合长度，现场安装时可以根据管道外壁的保温层厚度、防腐层厚度微调抱合间隙，不需要额外更换加长螺栓。卡箍的半环本体采用了等厚度圆弧钣金结构，在保证环向刚度的前提下控制整体重量，支脚位置做了折弯加强处理，避免焊接时出现结构变形，也能承受管道满液状态下的垂直载荷——针对114.3mm管径的常规流体管路，满液状态下每米管道的重量在15kg左右，这款卡箍的支脚焊接强度完全可以满足1.5米间距的管路支撑要求，不会出现支脚变形、卡箍脱落的问题。

　　安装边界方面，这款卡箍的抱合内径严格适配114.3mm外径的管道，也就是常规4寸规格的无缝钢管、镀锌钢管、不锈钢管，安装前需要先将两个半环卡在管道预设的固定位置，调整好管道的水平度或垂直坡度后，先将两个连接耳座的螺栓带上预紧力，不要一次性拧死，待卡箍的两个焊接支脚和下方支撑结构完全贴合、定位准确后，先将支脚和支撑结构做点焊固定，确认整个管路的位置没有偏移后，再完成支脚的满焊作业，焊接完成等待焊缝自然冷却后，再按照对角线顺序逐步拧紧连接螺栓，紧固力矩控制在35N·m左右即可，避免力矩过大压伤管道外壁，或是力矩不足导致管路固定失效。

　　在实际选型使用时，需要注意这款卡箍的支脚是焊接固定结构，不适合需要频繁拆卸调整管路位置的场景，更适合长期固定的永久管路布设；如果管路输送的是高温介质，需要在卡箍和管道外壁之间垫入3-5mm厚的石棉橡胶垫或聚四氟乙烯垫，一方面可以起到隔振作用，降低振动传递到支撑结构的噪音，另一方面也能避免不同金属接触产生的电化学腐蚀，延长卡箍和管道的使用寿命。另外在建模过程中，这类卡箍的圆弧面曲率需要严格匹配对应管径的外轮廓，连接耳座的螺栓孔位要保证同轴度，避免现场安装时螺栓无法顺利穿入，支脚的焊接面要做平面度处理，保证和支撑结构的贴合面积足够，避免焊接后存在应力集中点。
