标准USB-A接口便携存储U盘结构设计

　　日常做工业设备调试、产线程序拷贝的时候，最常用的就是这类标准USB-A接口的便携存储介质，很多人觉得U盘结构简单，真的做结构设计的时候要考虑的边界条件一点不少。先从应用场景说，这类U盘除了日常民用的文件拷贝，在工业现场也大量使用，比如给数控机床传加工程序、给工控机拷配置文件、给嵌入式设备刷固件，现场环境往往有油污、粉尘，还有频繁插拔的需求，所以结构强度和接口防护是设计里最先要考虑的点。

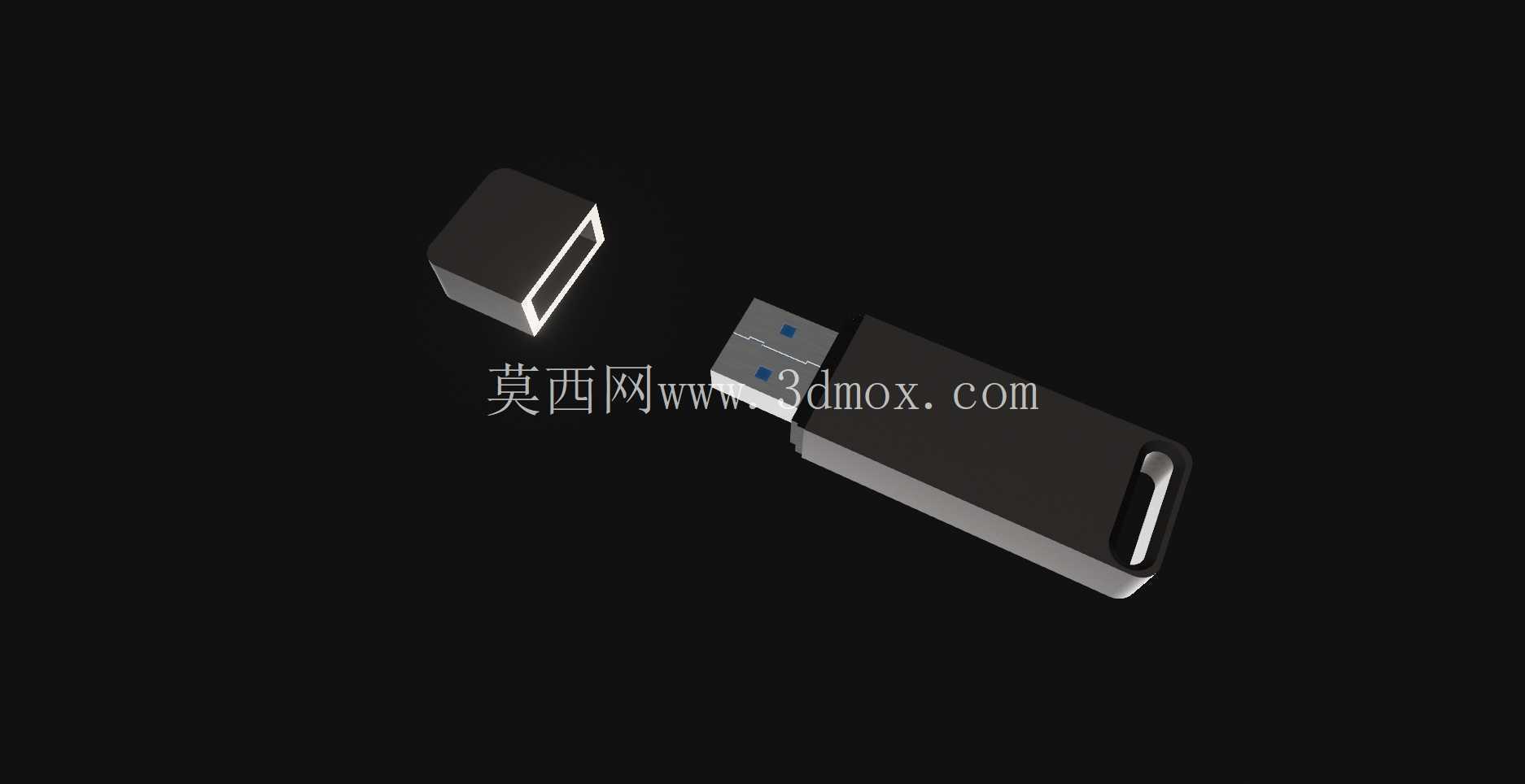

　　先看接口部分，这个模型做的是标准USB-A公头，完全遵循USB-IF的物理层尺寸规范，金属屏蔽壳的厚度取0.3mm的不锈钢材质，插拔寿命能做到万次以上，内部的蓝色胶芯是USB3.0规格的标识，胶芯里的接触弹片采用磷青铜镀金处理，既保证导电性能，也能抵御工业环境下的氧化问题，接口部分和主体外壳的配合做了0.1mm的台阶限位，插拔的时候不会出现接口内陷的问题。

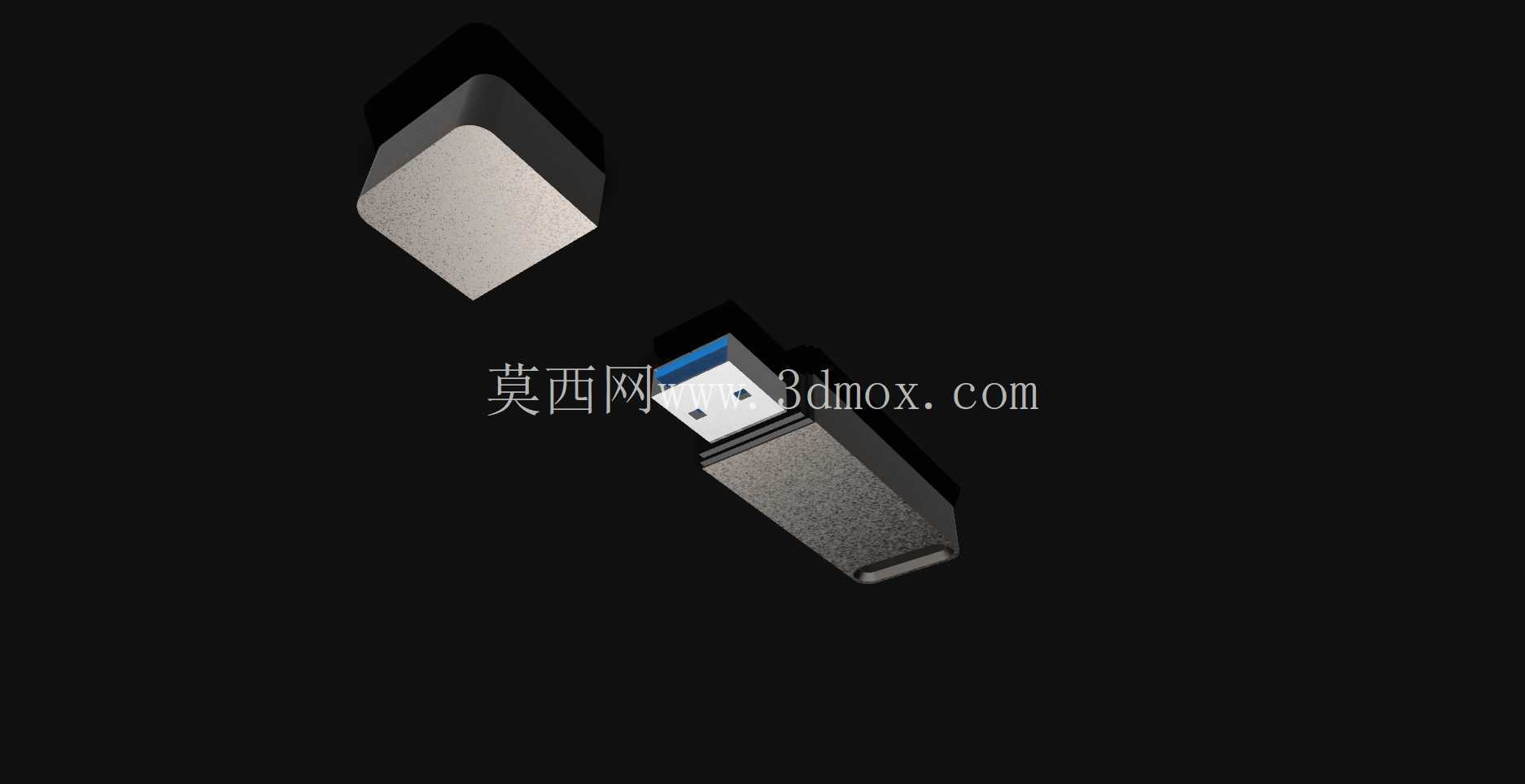

　　主体外壳采用两段式结构，上半部分是端盖，下半部分是主壳体，主壳体用ABS+PC混合材质注塑，表面做细咬花处理，既不容易留指纹，也能增加插拔时的摩擦力，冬天手上有汗或者戴薄劳保手套的时候也能顺利插拔。端盖和主壳体的配合采用卡扣式结构，卡扣的倒扣量做0.25mm，既保证扣合的时候不会轻易脱落，拔开的时候也不需要太大力气，端盖内侧做了一圈加强筋，扣合后刚好压住接口金属壳的根部，就算端盖受到侧面挤压，也不会把力传到内部的PCB板上。

　　内部的安装空间是按照常规U盘的PCB尺寸预留的，长度方向留了32mm的容纳空间，宽度14mm，厚度2.5mm，刚好能放下主控芯片、闪存颗粒以及必要的阻容元件，PCB和外壳之间的间隙留0.2mm，装配的时候可以打少量固定胶，避免晃动的时候PCB出现位移。主壳体尾部做了挂绳孔的一体化结构，挂绳孔的壁厚做1.2mm，能承受5kg以上的拉力，日常挂在钥匙串上不会出现断裂的问题，挂绳孔的边缘做了R0.5的圆角处理，不会磨断挂绳。

　　设计的时候特意把所有的棱角都做了R0.3以上的圆角处理，没有尖锐的边角，放在口袋里不会勾坏衣物，也不会在插拔的时候划伤手。外形尺寸控制的比较紧凑，整体长度60mm，宽度18mm，厚度8mm，就算插在设备上相邻的USB接口也不会出现干涉，很多工控机或者笔记本的USB接口间距比较小，要是U盘做的太宽，插一个就会挡住旁边的接口，这个尺寸刚好能避开相邻接口的安装边界，实用性更强。

　　从结构可靠性来说，外壳的壁厚均匀控制在1.5mm，没有出现壁厚突变的位置，注塑的时候不会产生缩痕或者翘曲，量产的时候良率更高。接口部分的金属壳和塑料主体之间做了两个定位柱，装配的时候金属壳可以直接卡进定位柱，不需要额外打胶就能固定，装配效率更高。端盖的内侧还做了一个小的凸点，扣合的时候会有清晰的段落感，用户能明确感知到端盖已经扣到位，不会出现虚扣的情况。

　　考虑到工业场景的使用需求，外壳的配合面做了简易的防尘结构，端盖扣合后配合间隙控制在0.05mm以内，日常的粉尘和少量溅水不会进到内部，当然这个结构不是防水等级的设计，只是应对日常使用的泼溅和粉尘，足够满足大部分工业现场的使用需求。另外整个产品没有采用螺丝固定，全部采用卡扣装配，后期如果需要维修拆解，只需要用薄撬片沿着合模线的缝隙就能拆开，不会破坏外壳结构。

　　做这个结构设计的时候，也参考了市面上大量成熟U盘的结构痛点，比如很多U盘端盖容易丢，这个设计的端盖可以反插在主壳体的尾部，插在电脑上使用的时候，把端盖拔下来反插在尾部，就不会出现端盖遗失的问题，反插的时候卡扣同样能起到固定作用，晃动的时候不会掉下来。还有很多U盘用久了接口会松动，这个设计在接口和主体连接的位置做了一圈加厚的加强筋，把接口的金属壳牢牢包裹住，就算频繁斜着插拔，也不会出现接口松动的问题。

　　整体的结构没有多余的复杂设计，所有的特征都是为了满足实际使用需求，没有为了造型做多余的异形结构，不管是3D打印做手板验证，还是开模量产，都能比较容易实现，装配工序少，不需要复杂的工装就能完成组装，综合成本也能控制在比较低的水平，不管是做民用消费级的产品，还是做工业级的专用存储介质外壳，这个结构都能满足使用要求。
