树莓派Pico紫色开发板结构复刻

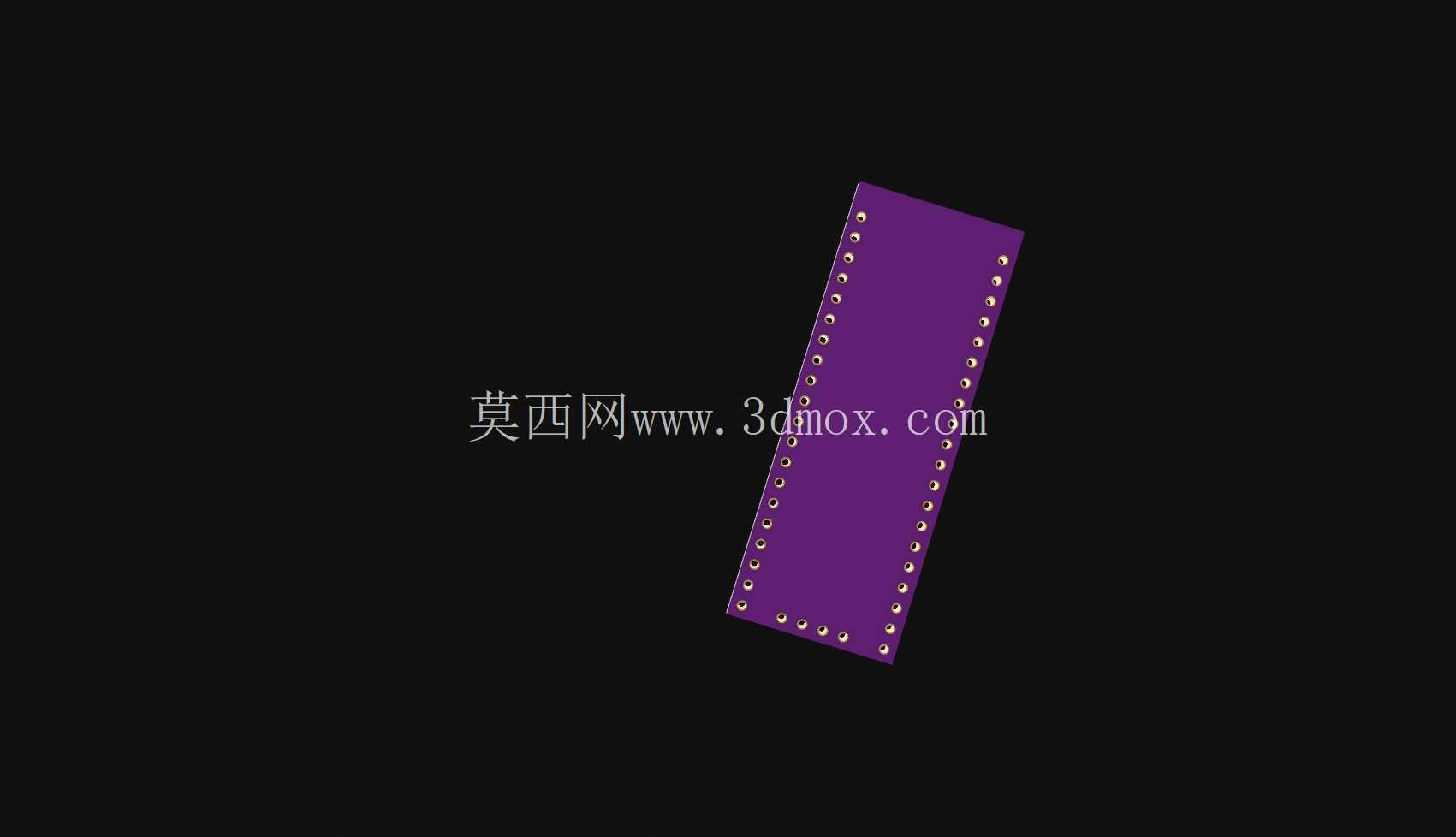

　　这块紫色开发板的三维结构复刻，面向嵌入式调试台、教学实验箱、小型物联网终端以及自制电子设备的结构预装配场景。做这类板卡模型时，最先要卡住的不是板上芯片的外观，而是整板外轮廓、四角避让空间、两侧排针孔位的相对位置——这些尺寸直接决定它能不能顺利落进3D打印外壳、卡扣座或者面包板周边的限位结构里。板体采用长条形薄板布局，长边两侧均匀布置贯通焊盘孔，孔位沿板边等距排列，建模时每一排孔的中心距、孔边到板边缘的距离都要和实物对齐，后续外壳上的定位柱、排针开窗才能一次对上，不用在装配阶段反复锉修壳体。

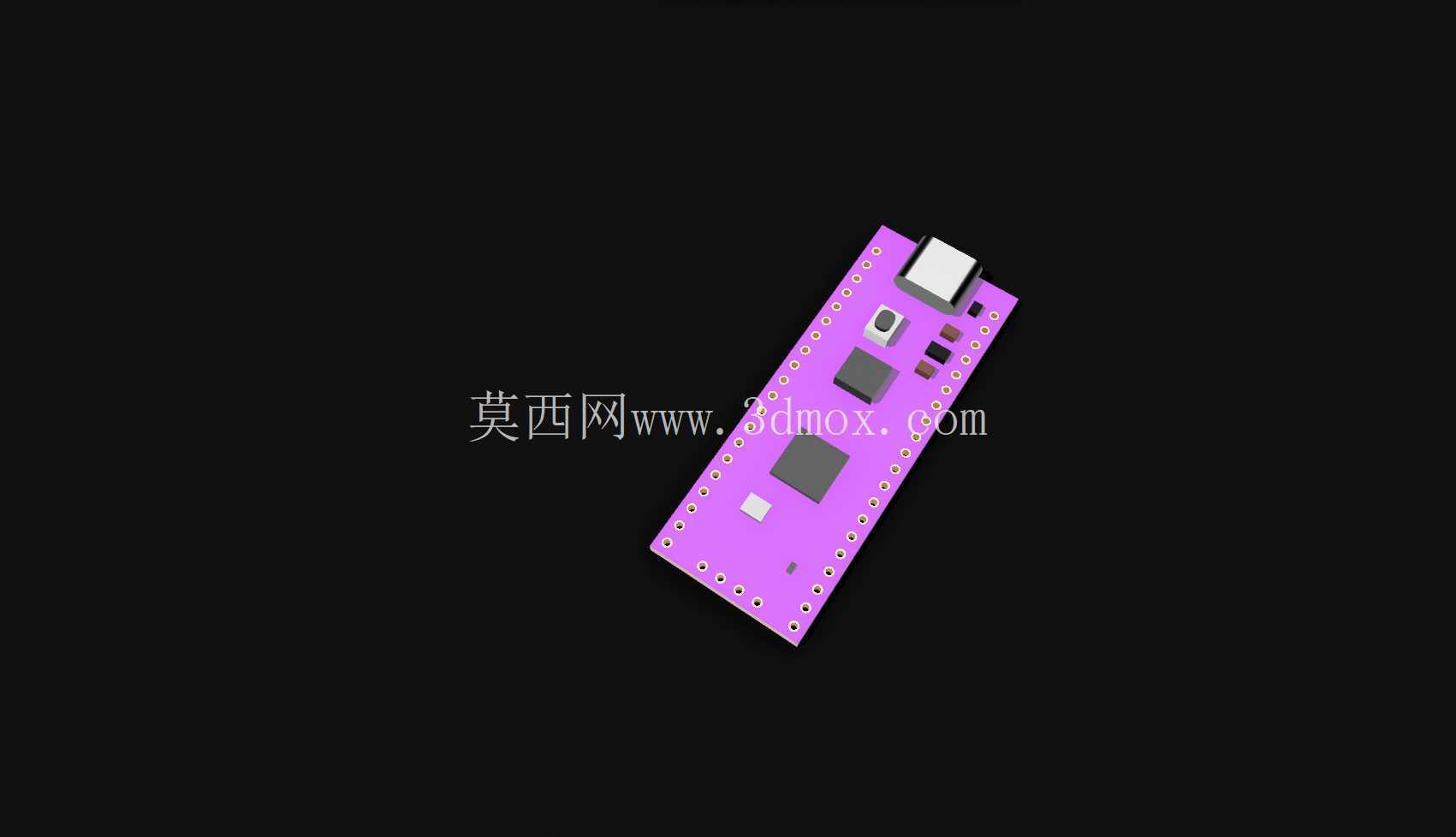

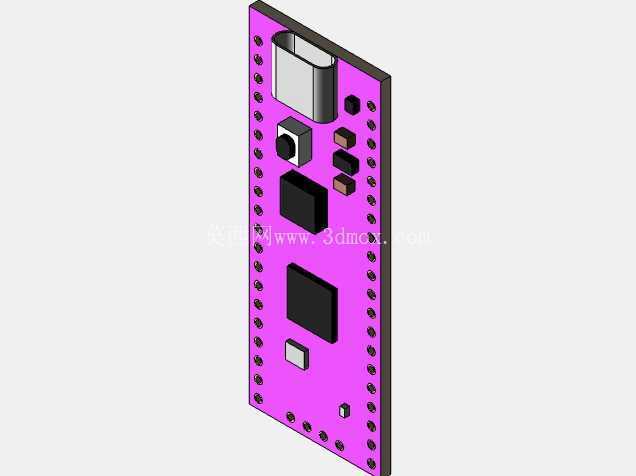

　　板面上的元件按照实际焊接高度分层处理：靠近板端的USB接口是整板最高的结构之一，金属外壳轮廓和接口开口方向单独做出，外壳设计时这里必须预留插线空间，不能让侧壁挡住数据线插拔；旁边的轻触按键、方形电源芯片、主控制芯片以及小型贴片元件，各自按照不同的本体高度和占位范围搭建，黑色芯片的方形体、贴片阻容的微小凸起都保留了基本外形，干涉检查时可以直接判断壳体内部筋位会不会压到元件表面。

　　从实际用途来看，这类微控制器板常被塞进机器人小车、桌面传感节点、简易控制终端里面，结构工程师拿到板卡模型后，不用等实物到手就能同步开展外壳设计：先把板卡作为固定参照，在壳体四周布置支撑柱，柱顶贴合板身非元件区域，避开背面焊点和正面高元件；再在USB接口、按键对应的壳体位置开出插口和操作孔，两侧排针处预留接线缺口，让外接杜邦线或者扩展模块能够正常连接。紫色阻焊层的板面外观在模型里做了区分，板基、金属接口、黑色塑封元件、银色贴片件各自赋予不同材质表现，剖视或者渲染装配体时，可以快速分辨板体与外围结构的层级关系。

　　设计思路上优先保证装配边界准确，其次还原元件布局逻辑：板端接口居中放置，两侧固定孔位靠近端部，安装时可以用螺丝穿过孔位把板锁在壳体底柱上，也能依靠侧边卡槽完成无螺丝固定；板面高元件集中在中部区域，外壳内壁在此处抬出足够净高，薄贴片区域则可以适当压低壳面，缩小整机组装后的体积。排针孔沿两长边连续分布，建模时孔位阵列数量与间距严格对应实物，扩展板叠装时，上下板的针脚能够完全重合，不会出现针脚偏位无法对接的问题。

　　在实验台架场景中，这块板模型还可以用于搭建调试工位的布局校验：把板卡、OLED小屏、按钮模块、外接传感器模型一同放入装配空间，核对接线弯折半径、工具插拔按键的操作空间，避免多模块堆叠后互相遮挡。板身四角做了圆角处理，模型里保留圆角特征，外壳卡槽对应位置也做出匹配圆弧，装配时板体能够顺滑推入槽位，不会被尖角卡住。整机内部走线时，USB接口处的线缆向外引出，模型中接口的深度尺寸可以辅助确定壳体开孔的厚度与线缆插头的插入行程，保证插头完全插紧后外壳盖板仍能正常闭合。
