五键位独立输入按键模组结构

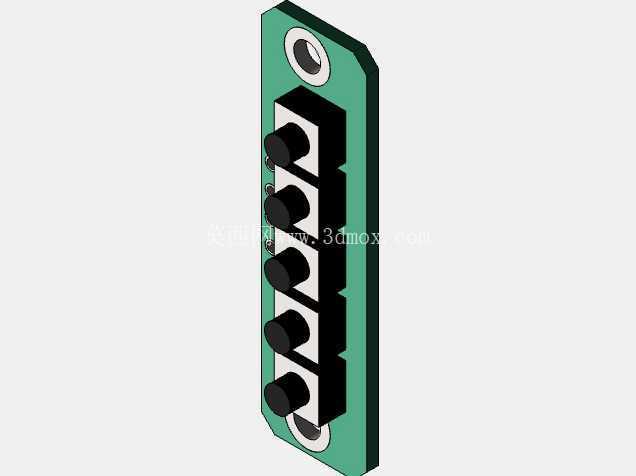

　　这套五按键输入模组的结构设计，最初是面向桌面小型控制终端、嵌入式开发外设、小型工业操作面板的人机交互需求搭建的，在做结构拆解的时候最先敲定的不是按键排布，而是安装固定的边界条件：长条状PCB基板两端预留沉头安装孔，孔位做了金属化衬圈补强，避免反复拧装固定螺丝的时候铜箔起翘、基板受力开裂，基板整体厚度控制在1.6mm常规FR-4板材规格，侧边做了整排黑色遮光挡墙，一方面把每一个按键的活动区间完全分隔开，避免相邻按键按动的时候出现卡滞、蹭边，另一方面也能遮挡侧向漏光，如果后续给按键加装背光LED，挡墙可以直接充当隔光筋，不需要额外再套硅胶遮光套。

　　很多嵌入式项目里做按键输入，最开始图省事直接在洞洞板上焊五个独立轻触开关，实际装机的时候才会发现一堆问题：按键高度参差不齐，面板开孔之后有的键按不到底、有的键凸出来太多误触；飞线杂乱没有固定位，设备搬移的时候线材扯动直接把开关焊盘扯掉；没有定位基准，面板和按键的对中全靠手凑，批量装配的时候一致性极差。这个模组的设计思路就是把所有零散的按键、基板、固定结构整合成一个标准化独立部件，不需要使用者再自行排布走线、核对开关间距，拿到模组之后只需要在面板上开出对应长条避让槽，两端对准安装孔锁上两颗M2沉头螺丝就可以完成固定，装配效率比散件拼装高很多。

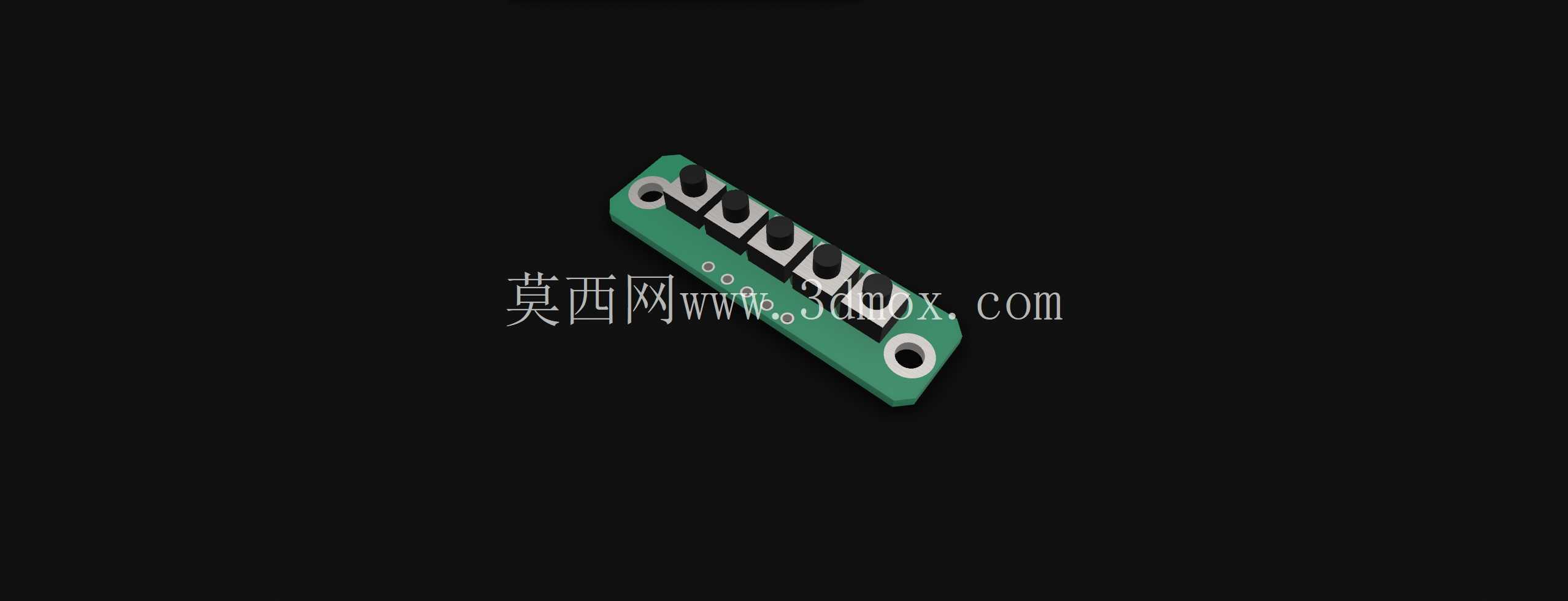

　　五个按键沿基板长轴等距直线排布，每个按键都采用侧插式轻触微动开关，开关本体黑色塑壳定位在PCB预先开好的限位槽内，焊盘穿过基板背面过波峰焊或者手工焊接都可以，按键的按压帽行程统一在0.3mm到0.5mm区间，按动力度控制在1.5N到2.5N，既不会因为力度太轻放在台面上轻微震动就触发误输入，也不会因为按动阻尼太大，长时间操作手指产生疲劳。按键顶端的圆形按压面做了微凸弧面，手指搭上去的时候自然对中，不会因为按偏边角出现卡键。相邻两个按键的中心间距留足了12mm以上的操作间隙，即使用户戴薄款劳保手套操作，也不会同时碰到两个相邻按键，这个间距参数是对照工业操作面板的按键安全间距规范设定的，完全适配车间现场的操作场景。

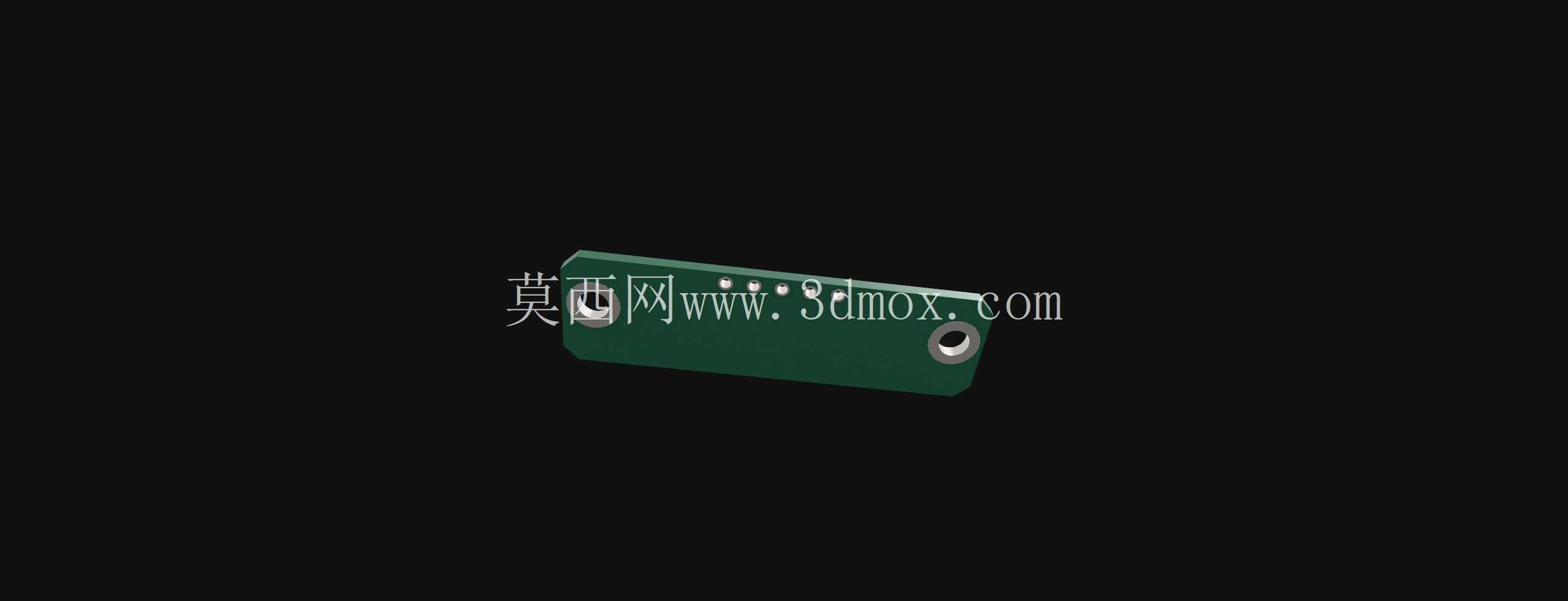

　　从安装边界来看，模组整体呈窄长条形，宽度方向控制在20mm以内，非常适合嵌装在设备面板的侧边窄条区域，比如3D打印机的操作侧栏、小型测试治具的输入边条、开源掌机的侧边功能键区，不需要占用面板正面的大面积显示区域。基板两端的安装孔中心距按照整机内部预留的安装柱间距做了适配，孔位周边3mm范围内没有布置任何贴片元件，锁螺丝的时候螺丝头不会剐蹭到周边的电阻、电容元件，避免装配过程中造成元件损坏。基板背面的走线全部做了等宽处理，五个按键的触发信号线分别引出到侧边排针位，公共地线走整板铺铜，按键触发的时候信号压降极小，不会出现按键按下之后主控IO口检测不到电平跳变的问题。

　　在实际应用场景里，这类五键模组可以承担的功能非常灵活：在小型测试设备上可以做菜单选择的上下、确认、返回、复位五个功能键，不需要再外接编码旋钮；在开源硬件项目里可以直接充当宏按键，给3D打印、激光切割的常用操作设置一键触发；在小型工业控制柜的面板侧边，可以作为调试状态下的手动输入单元，平时柜门关上之后按键隐藏在内部，只有调试的时候才操作，避免生产人员误碰改动设备参数。设计的时候特意没有在按键上印刷固定字符，就是为了保留功能自定义的灵活性，不同项目可以根据自己的功能定义在面板丝印上标注按键作用，模组本身不需要做任何改动。

　　结构建模的时候把每个零件都做了独立拆分：PCB基板、每一个轻触开关的塑壳、动片、按压帽、两端安装孔的衬圈都单独建模，装配的时候完全模拟实际焊接装配的约束关系，按键的活动行程做了间隙校验，按压帽上下运动的全行程范围内和周边挡墙、PCB槽位之间都保留了0.2mm的安全间隙，不存在干涉卡滞的隐患。挡墙部分的壁厚取1.2mm，既保证了隔光和分隔的强度，也不会因为壁厚过大挤占基板的布线空间，整体模组装配完成之后没有突出基板背面的元件，背面可以直接贴紧设备内部的安装立柱，不需要额外预留背面避让空间，对狭小装机空间的适配性很强。
