PCB板手动焊接定位夹持工装结构

　　在电子组装产线的小批量试制、维修返修工位，以及高校电子实训、研发打样环节，PCB板的手动焊接作业长期面临装夹不稳、板件翘曲、焊点受力偏移的痛点，这款手动焊接夹持工装正是针对这类场景开发的实用作业治具。不同于量产线的全自动焊接载具，该工装无需外接气源、电源，完全依靠手动操作即可完成不同规格PCB板的装夹固定，适配多品种小批量的柔性作业需求，尤其适合研发阶段的样板焊接、不良板返修焊接等非标准化作业场景，能有效避免手持PCB焊接时出现的烫伤风险、板件晃动导致的虚焊连锡问题。

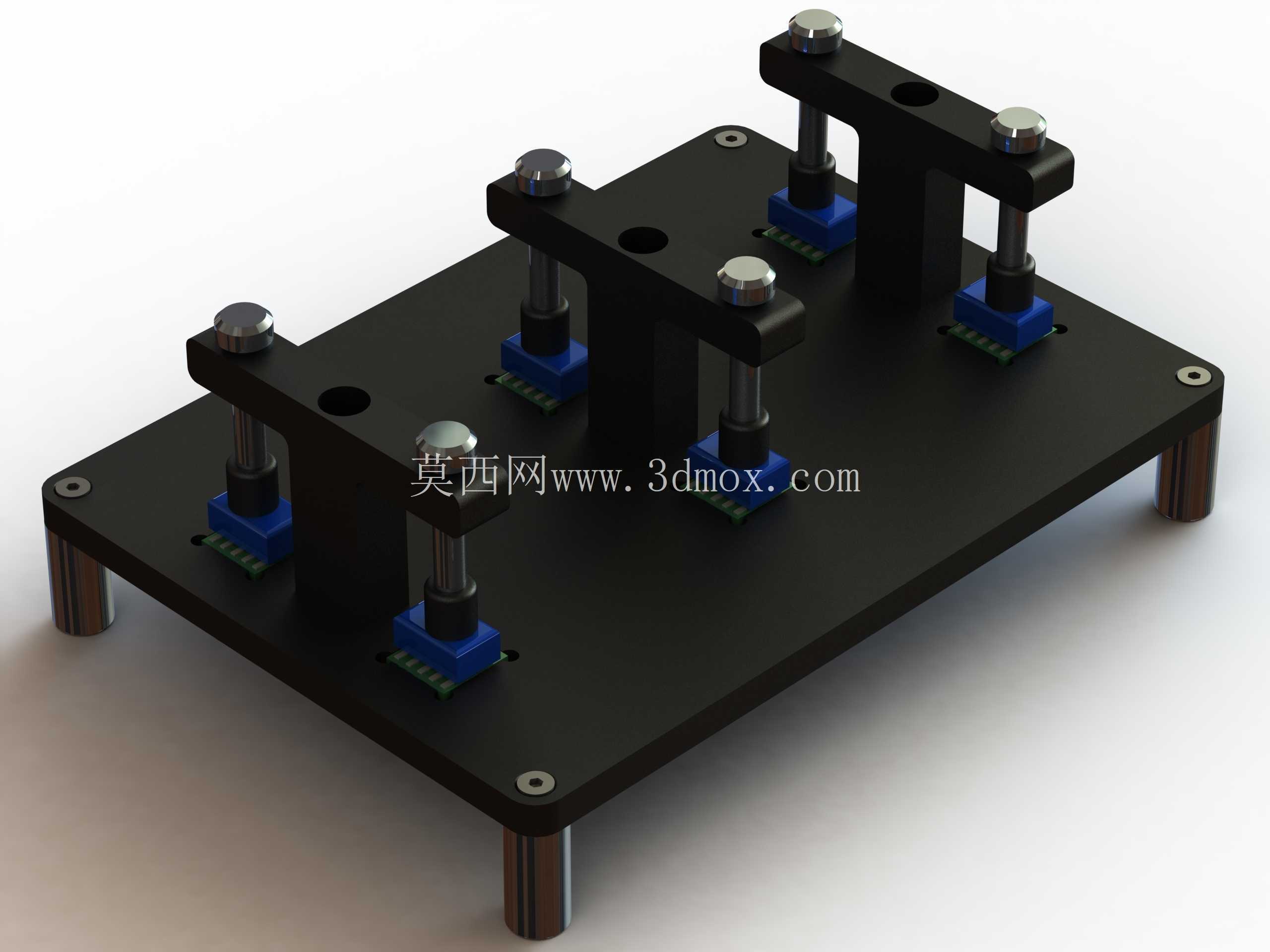

　　从结构设计逻辑来看，工装采用底板承载加多点压合的布局思路，黑色硬质底板作为整个工装的承载基准，四个角设置支撑柱将底板抬离作业台面，既避免焊接时高温传导至台面造成损伤，也给底部预留了元器件引脚的避让空间，防止板底插装元件被挤压变形。底板上的三组压合组件呈错位排布，每个压合单元由立式支撑座、调节螺杆、压头组成，压头底部搭配蓝色缓冲垫块，旋拧顶部的滚花螺帽即可驱动压头上下移动，实现对PCB板的多点压紧，这种多点压合的设计能根据PCB板上元器件的分布位置灵活调整压点，避开已焊接的元件区域，不会对板上的贴片元件、插装引脚造成挤压损伤，同时分散压紧力，避免薄款PCB板被压出翘曲变形。

　　安装边界与尺寸适配方面，工装整体宽度115毫米、长度160毫米、总高度67毫米，占用工作台面空间小，可直接放置在常规焊接工作台、防静电台垫上使用，无需额外打孔固定。底板上预留的定位孔可配合定位销对规则外形的PCB板做初定位，压合组件的支撑座可沿底板上的安装槽调整横向位置，适配长度在150毫米以内、宽度在100毫米以内的不同尺寸PCB板，覆盖了绝大多数消费电子、工控板卡的常规样板尺寸。压头的调节行程足够容纳厚度在0.5毫米到3毫米之间的各类PCB基板，包括常规FR-4基板、铝基板、柔性板补强后的焊接作业，缓冲垫块采用耐高温的硅胶材质，长时间接触焊接时的辐射高温也不会出现融化、发硬老化的问题，不会在PCB板表面留下压痕或残留污渍。

　　实际作业过程中，操作人员只需先根据待焊PCB的尺寸调整三个压合组件的位置，将PCB板放置在底板上对齐定位标记，依次旋拧三个压头顶部的螺帽，直到缓冲垫块轻轻压住PCB板表面即可开始焊接作业，无需过大的锁紧力就能保证板件在焊接过程中不会发生位移。焊接完成后只需反向旋松螺帽，抬起压头即可取下焊好的板件，操作步骤简单，新员工无需长时间培训就能快速上手。相较于传统的台虎钳夹持、重物压持的固定方式，该工装的压点位置灵活可调，不会遮挡焊接作业区域，操作人员可以从任意角度下烙铁、送锡，作业视野无遮挡，能有效提升焊接效率与焊点质量，减少因为装夹不当导致的板件报废率。

　　从结构可靠性角度考虑，所有金属部件均采用硬质铝合金做发黑处理，兼顾轻量化与结构强度，长期使用不会出现生锈、变形的问题，调节螺杆采用细牙螺纹设计，下压过程平稳无窜动，能精准控制压合力度，避免力度过大压裂PCB板。支撑柱底部可加装防滑橡胶垫，进一步提升工装在台面上的稳定性，焊接过程中即使烙铁意外碰到工装表面，也不会造成明显的损伤，日常维护只需定期清理螺杆上的焊渣、灰尘，涂抹少量润滑脂即可保证调节顺畅，使用寿命远高于普通塑料材质的焊接夹具。
