三十段LED条形电平状态指示显示组件

　　这款30段的条形LED组件，在结构设计上采用了长条形一体化黑色遮光壳体，壳体正面等距排布30个独立的LED发光窗口，每个窗口对应一个独立的发光单元，窗口之间的黑色隔筋能够完全避免相邻LED点亮时的光线串扰，保证每一段的亮灭边界清晰可辨，不会因为光线漫反射导致显示段数识别错误，这一点在设备运行状态告警场景下尤为重要——比如当监测参数超过阈值时，对应红色段点亮，清晰的段边界能够让运维人员第一时间判断参数超限的程度，不会因为串光导致误判。在工业控制机柜、音频处理设备、电源监测终端以及各类需要直观展示模拟量变化的设备面板上，这类多段LED条形指示组件是非常常见的人机交互部件，不同于点阵屏或者段码屏的复杂驱动逻辑，这类条形LED组件依靠逐点点亮的方式，能够让操作人员在距离设备数米的位置快速识别当前监测参数的幅值变化，不需要凑近读取数字数值，在车间嘈杂、光线复杂的生产场景下，视觉识别效率远高于纯数字显示方案。

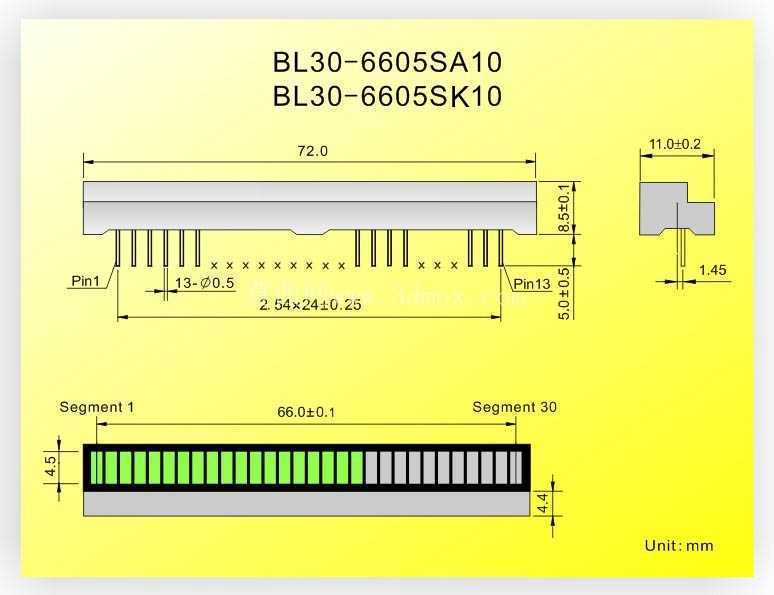

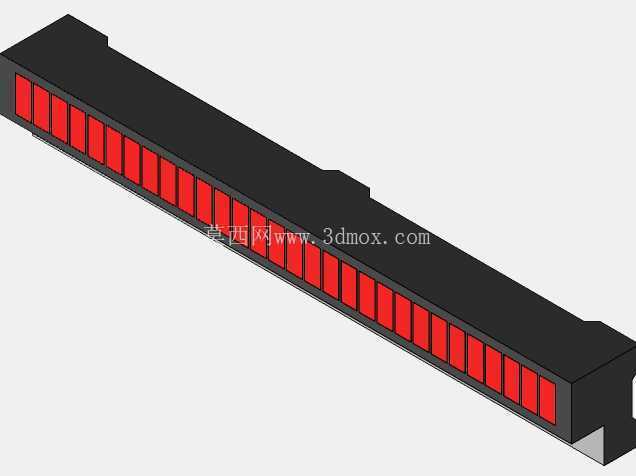

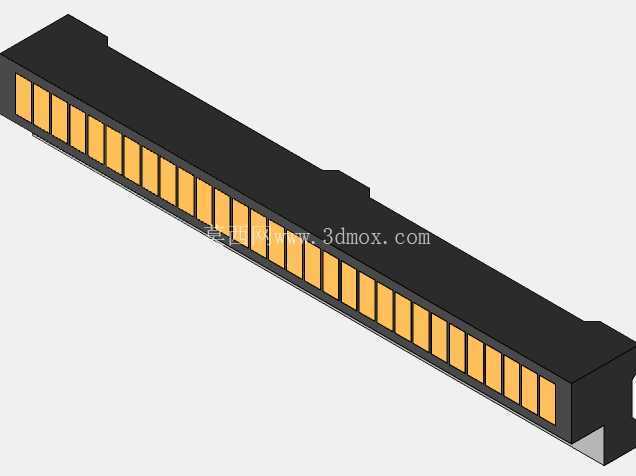

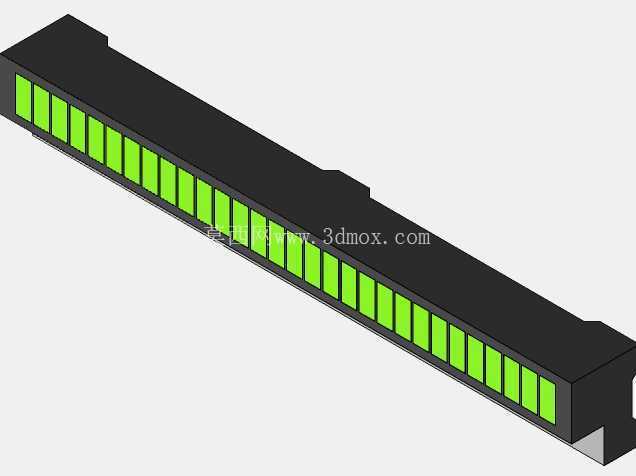

　　从安装适配的角度来看，这款组件的壳体采用直插式安装结构设计，整体外形为窄长型长方体，背部预留了标准的直插引脚排，能够直接焊接在设备内部的PCB控制板上，不需要额外设计固定支架，壳体两侧的定位凸台能够卡在面板开孔的边缘，保证组件安装后与面板表面齐平，不会出现凸起或者凹陷的情况，同时壳体的遮光材质选用了哑光黑色工程塑料，能够有效抵御车间内常见的油污、粉尘附着，日常维护只需要用干布擦拭表面即可，不会因为长期使用导致壳体透光、显示对比度下降。在功能设计层面，这款组件支持红、绿、橙三种发光颜色的配置，设计人员可以根据实际的参数区间划分不同的颜色显示段，比如参数处于正常工作区间时点亮绿色段，参数接近预警阈值时点亮橙色段，参数超过告警阈值时点亮红色段，不需要额外增加颜色识别的驱动电路，依靠不同颜色的LED排布就能实现直观的状态分区显示，相比单一颜色的条形指示，这种多色配置能够大幅降低操作人员的识别成本，不需要记忆段数对应的阈值，只需要通过颜色就能快速判断设备运行状态。从建模细节来看，这款组件的模型还原了实际产品的所有结构细节：每个LED发光窗口的倒角、壳体表面的细微脱模斜度、背部引脚的间距与直径、壳体两侧定位凸台的尺寸公差都按照实际量产产品的参数进行了还原，结构设计人员在进行面板布局设计时，可以直接将这个模型导入装配体，直接核对面板开孔尺寸、引脚与PCB的焊接位置、组件与周边其他元器件的安装间隙，不需要再手动测量实物尺寸或者重新绘制简化模型，能够有效缩短面板设计的周期，避免因为模型尺寸偏差导致的开孔错误、元器件干涉等问题。

　　在实际的设备选型过程中，这类条形LED组件的长度段数选择往往和面板的可用空间、监测参数的显示精度要求直接相关，30段的配置属于中等精度的显示方案，既不会因为段数过少导致参数变化显示过于粗糙，也不会因为段数过多导致驱动电路复杂、成本上升，适合用在电源电压监测、音频电平显示、设备温度指示、液位高度显示等不需要超高精度显示，但需要直观展示变化趋势的场景。设计这款组件的三维模型时，特意将每个发光段作为独立的实体进行建模，方便设计人员在做渲染效果或者装配演示时，单独设置不同段的显示颜色，模拟实际工作时的点亮效果，不需要再对模型进行二次拆分；同时壳体的安装基准面、引脚的焊接基准面都做了明确的基准特征设置，导入到各类三维设计软件中都能够快速完成配合约束，不需要额外寻找定位基准。

　　很多刚接触面板设计的工程师容易忽略这类显示组件的遮光设计细节，在自行建模时往往省略了窗口之间的隔筋结构，导致后期做样机时出现相邻LED串光的问题，这个模型完整还原了内部的隔筋结构，设计人员可以直接参考这个结构进行面板开孔的遮光设计，保证实际生产出来的设备显示效果符合预期。另外这款组件的整体厚度控制在较低的尺寸范围内，安装后不会在PCB背部占用过多的空间，适合用在内部空间紧凑的薄型设备面板上，不需要为了容纳显示组件额外增加设备的壳体厚度，对于便携式工业检测设备、小型桌面控制终端这类对空间尺寸要求严苛的产品来说，这种紧凑的结构设计能够大幅提升内部空间的利用率。
