TO-5封装晶体管专用鳍片式散热结构

　　在小功率分立半导体器件的应用场景里，TO-5封装晶体管的散热设计一直是板级硬件开发中容易被忽略却直接影响器件寿命的环节，这类金属圆壳封装的器件常被用在小信号放大、低压功率开关、工业传感信号调理等电路中，工作时结芯产生的热量如果不能及时导出，会直接导致器件参数漂移、放大倍数衰减、漏电流增大，严重时甚至会出现热击穿失效。这款针对TO-5封装设计的挤压式鳍片散热器，就是为了解决密闭小空间内圆壳晶体管的被动散热需求开发的结构件。

　　从实际安装边界来看，这款散热器的中心开孔直径为8.5mm，刚好适配TO-5封装晶体管标准的金属管壳外径，安装时不需要额外的转接衬套，直接将管壳插入中心孔后，可通过孔壁的轻微过盈配合实现初步固定，也可以在接触面涂覆薄层导热硅脂后，通过侧面的顶丝或者卡簧实现永久紧固，避免设备振动时散热器出现松脱偏移。整体结构的径向最大尺寸为15mm，轴向安装高度为9mm，这个尺寸边界是经过多轮板级布局验证确定的：既不会因为径向尺寸过大干涉相邻的直插元件焊盘，也不会因为高度过高影响上层盖板或者屏蔽罩的安装，在标准的2.54mm间距洞洞板或者定制PCB上安装时，散热器边缘距离相邻元件焊盘的最小安全距离可以保持在1.2mm以上，完全满足IPC-A-610电子组装的电气间隙要求。

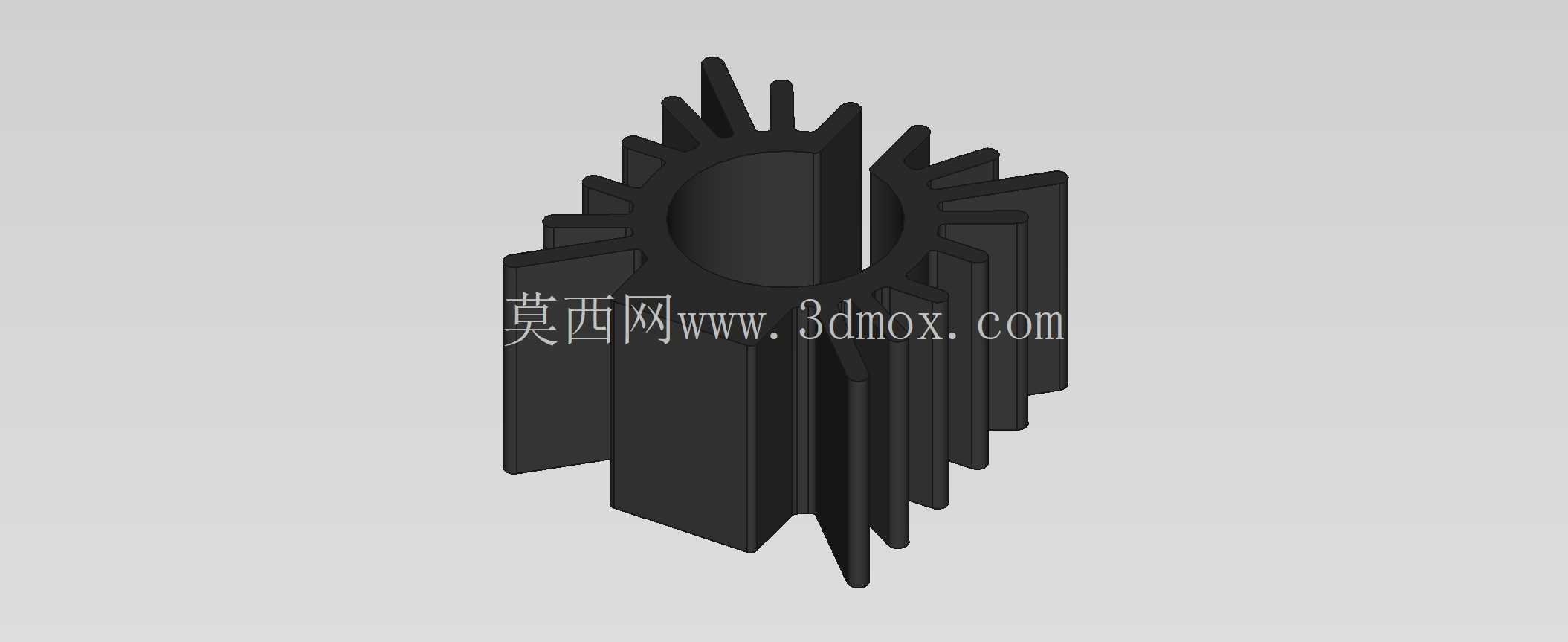

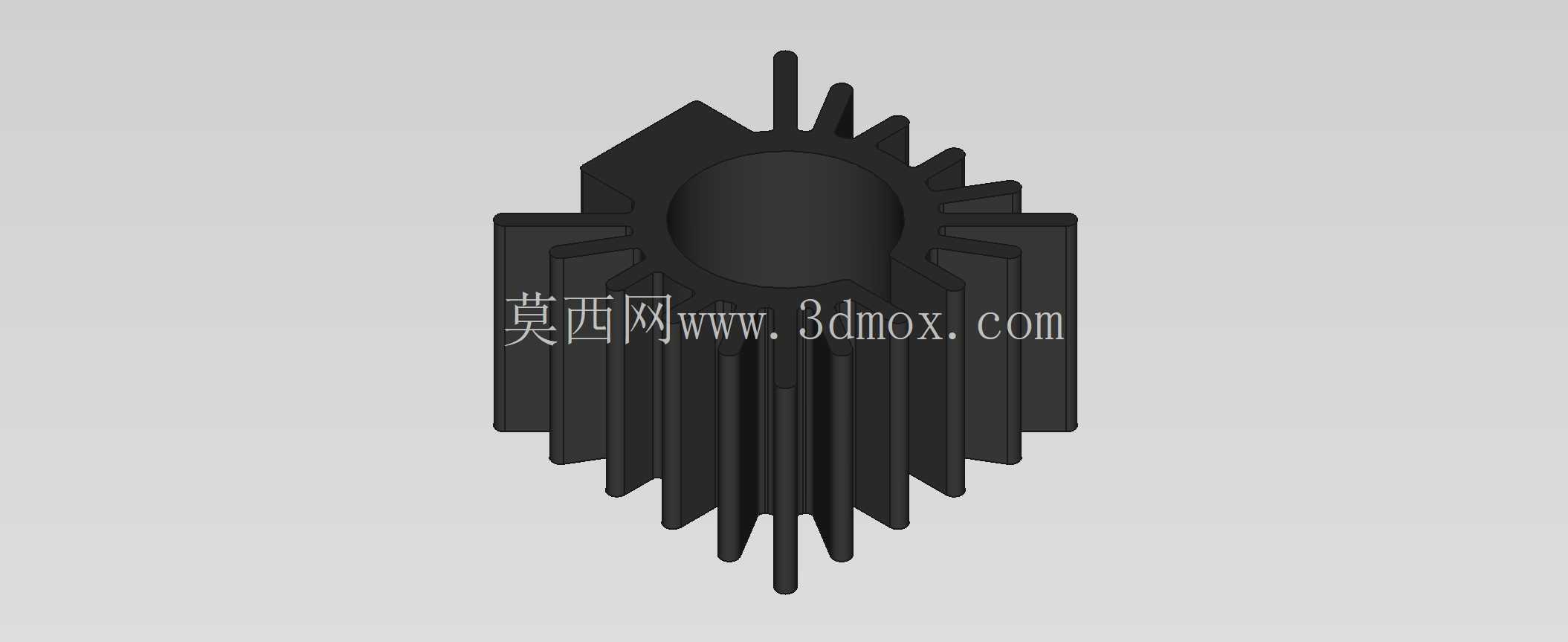

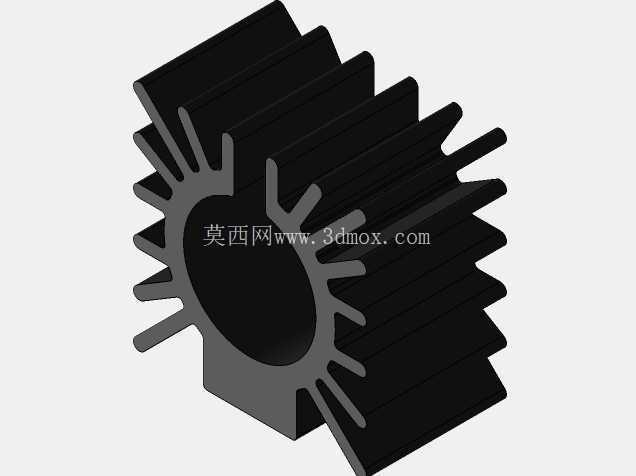

　　结构设计上没有采用传统的圆形等距鳍片布局，而是结合板级安装的空间特点做了非对称的鳍片排布：沿PCB板平行方向的鳍片长度更长，垂直板方向的鳍片做了缩短处理，这样的设计一方面可以利用板上自然对流的气流走向——电子设备内部的自然对流通常是沿垂直板方向从下往上流动，平行板方向延伸的鳍片可以更大程度切割气流边界层，提升对流换热效率；另一方面非对称的鳍片结构可以在相同投影面积下增加17%左右的有效散热面积，同时避免鳍片过度延伸到相邻元件的安装空间。鳍片的厚度设计为0.8mm，鳍片间距为1.2mm，这个参数是平衡了散热效率和加工工艺性的结果：如果鳍片过薄，冷挤压成型时容易出现鳍片弯折、填充不满的缺陷，后续阳极氧化处理时也容易出现变形；如果鳍片间距过小，长期使用时积灰会堵塞鳍片间隙，导致散热效率大幅衰减，1.2mm的间隙既可以保证挤压成型的良率，也能让日常使用中的浮尘随对流气流自然带出，不需要额外的清洁维护。

　　材质选择上默认采用6063铝合金做冷挤压成型，表面做黑色阳极氧化处理，很多新手工程师会觉得阳极氧化只是为了外观好看，实际上黑色氧化层的辐射发射率可以达到0.85以上，比裸铝表面0.2左右的辐射率提升数倍，在密闭无强制对流的设备腔体内，辐射散热占总散热量的比例可以达到40%以上，这层氧化膜可以在不增加任何结构尺寸的前提下，大幅提升高温环境下的散热能力。中心安装孔的内壁粗糙度控制在Ra1.6以下，保证和晶体管金属管壳的接触热阻尽可能低，不需要额外的导热衬垫就可以达到良好的热传导效果，对于热阻要求更严苛的场景，也可以在孔壁预涂一层0.1mm厚的导热凝胶，进一步降低接触界面的热阻。

　　从实际应用场景来看，这款散热器可以覆盖1W以内耗散功率的TO-5封装晶体管散热需求，在环境温度40℃的条件下，可以将晶体管的结壳温差控制在25℃以内，保证器件长期工作在安全结温范围内。在工业控制板卡、老式音频放大设备、车载信号模块、测试仪器前端信号调理电路中，这类小尺寸散热器的应用非常普遍，不同于大功率器件需要的强制风冷或者热管散热结构，小功率分立器件的散热更看重安装适配性、空间兼容性和长期可靠性，这款结构在设计时就没有采用多余的快拆结构或者复杂的安装配件，整个零件为单一铝合金挤压件，没有额外的组装零件，不会因为长期冷热循环出现零件松动、导热材料老化失效的问题，适合在-40℃到85℃的工业级温度范围内长期使用。

　　建模过程中对鳍片的根部做了R0.5mm的圆角过渡，一方面是减少冷挤压成型时的应力集中，提升模具寿命，另一方面也可以避免安装时锋利的鳍片边缘划伤操作人员或者损坏PCB上的导线绝缘层。中心孔的入口处做了15度的导向倒角，安装时可以快速对准晶体管管壳，不需要刻意调整角度就可以顺利压装到位，适合小批量手工组装或者自动化插件生产线的安装作业。整个结构没有薄壁死角，挤压成型后可以直接通过滚筒去毛刺处理，不需要后续的人工修边工序，适合大规模量产加工，单件的加工成本可以控制在非常低的水平，同时散热性能完全满足常规小功率TO-5器件的使用需求。
