五段式LED条形发光指示组件

　　在工业控制柜面板、小型仪器前面板以及教学演示装置里，经常需要一种能够分段显示电量、液位、压力或进度的发光元件，五段式LED条形指示组件正是针对这类场景搭建的结构件。它把五枚长条形发光体沿同一方向等距排列，外部由黑色基座承托，点亮后形成连续又可分段辨识的光带，相比单颗圆点指示灯，能够在有限面板宽度内传递更丰富的等级信息。

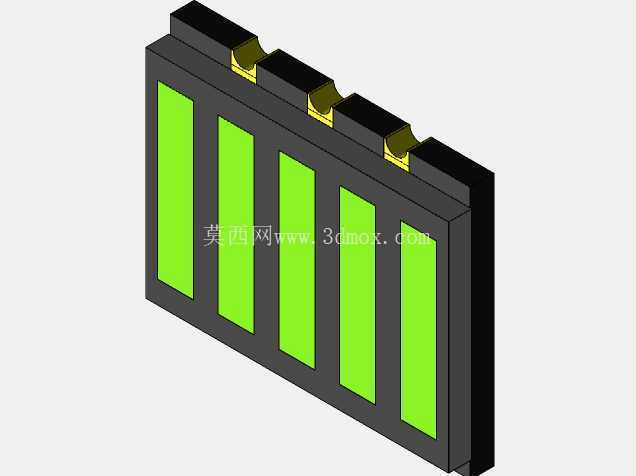

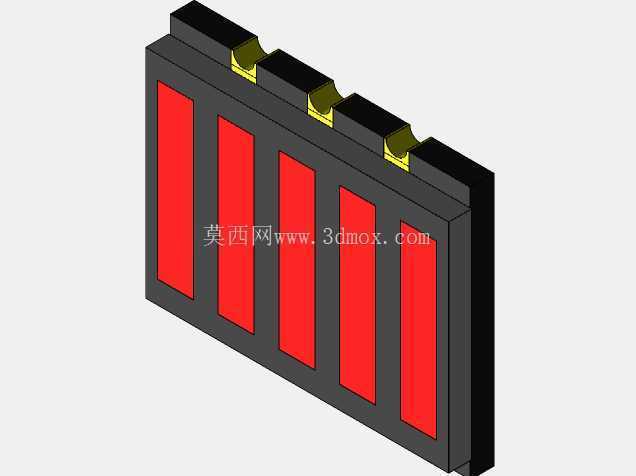

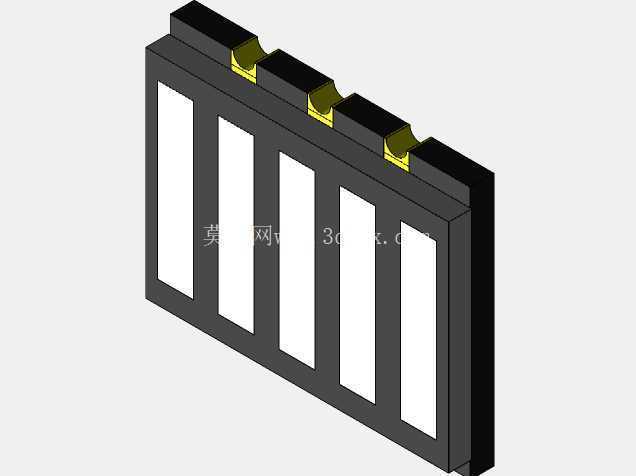

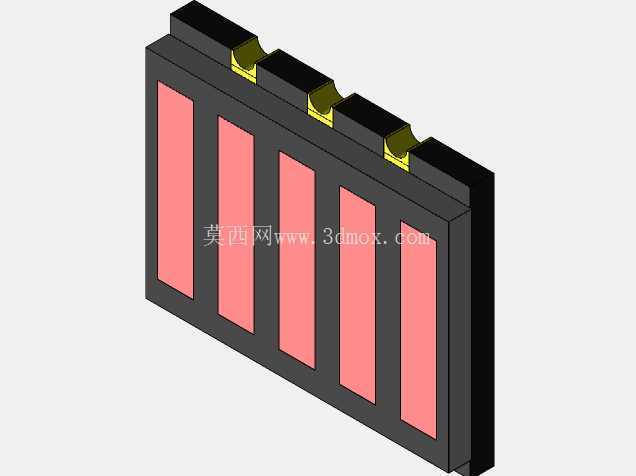

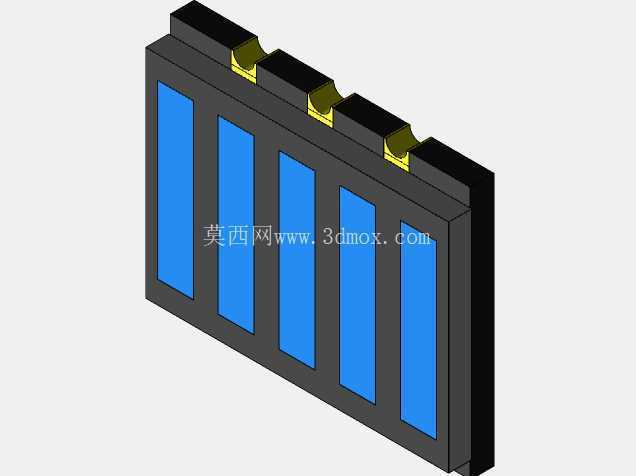

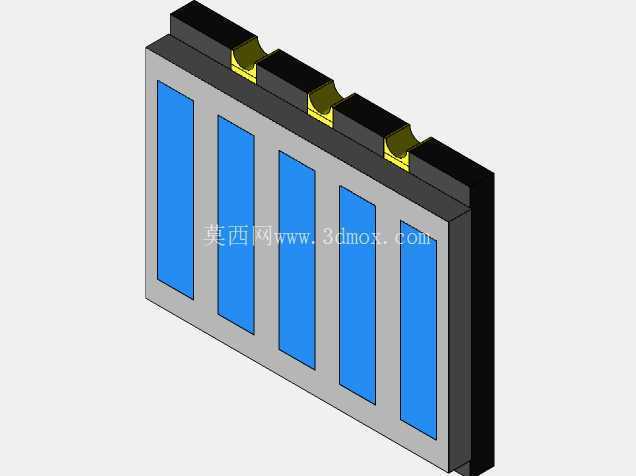

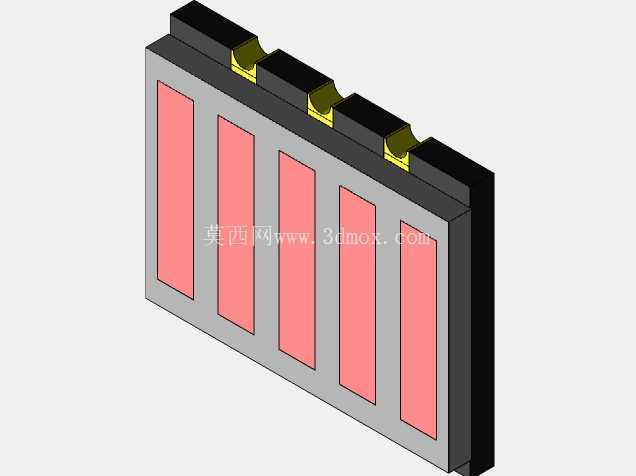

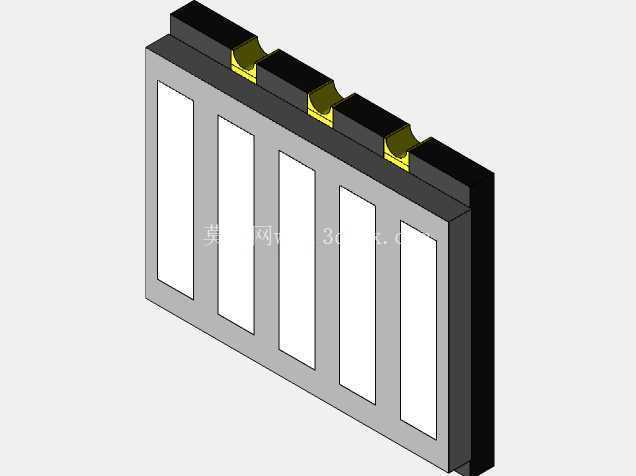

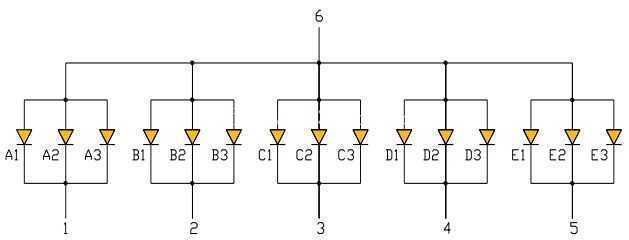

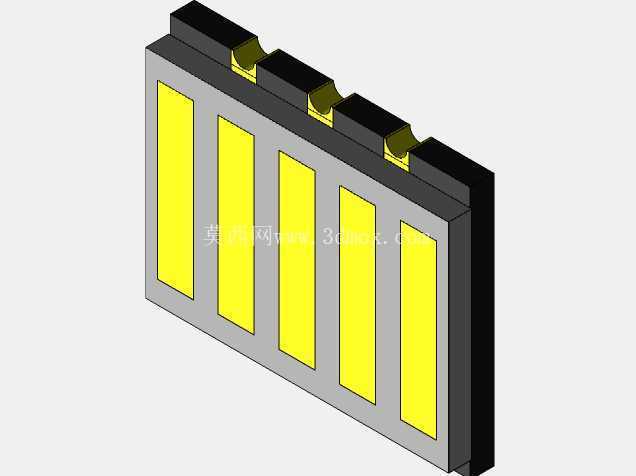

　　从结构上看，组件主体由黑色遮光壳体、五枚琥珀色发光条以及顶部接线端构成。黑色壳体承担两个作用：一是作为各发光段之间的隔光屏障，避免相邻灯段点亮时串光，保证每一段边界清晰；二是为贴片安装提供定位基准，壳体背面平整，可贴合PCB板面进行回流焊装配。五枚发光条呈细长矩形，沿长度方向竖直布置，段与段之间保留均匀的黑色隔筋，这种排布在电量条、音量条、液位条等界面中辨识度很高。顶部可见数个弯折的金属连接端，用于与电路板焊盘形成电气与机械连接，端部的弧形过渡在建模时需要单独处理折弯半径，避免直角处应力集中。

　　建模过程中，先确定整体外轮廓的长宽厚边界，再在壳体正面开出五条等宽、等高的通槽，槽位间距按照发光段数量均分。发光条采用略低于壳体面的嵌入方式，四周留出遮光壁，这样既还原实物装配关系，也便于在渲染时单独赋予半透明发光材质。顶部端子按照贴片元件的引脚形态绘制，折弯段与本体之间保持一致的壁厚和圆角，焊脚末端延伸出壳体边缘，满足贴装时与焊盘对齐的要求。各零件之间的配合关系需要重点核对：发光条不能与隔光壁发生干涉，端子根部要与壳体上端面贴合，整体背面应保持同一基准平面，防止在PCB上出现虚贴。

　　实际选型时，这类条形指示组件多用于电源模块的电量显示、气动回路的压力等级指示、温控设备的温度档位提示，以及自动化设备的运行进度展示。面板开孔或PCB布局阶段，需要预留组件的整体宽度、高度以及厚度方向空间，顶部焊脚外侧还要留出焊盘和检修余量。由于发光面为长条状，面板视窗应与五段发光区域对应，边缘可增加遮光泡棉，减少环境光对显示对比度的影响。若设备处于振动较强的工况，焊点附近可通过增加固定胶或壳体限位结构来提升抗振能力。

　　渲染表达上，黑色壳体采用哑光材质，发光条使用琥珀色半透明材质并配合自发光效果，能够直观表现未点亮与点亮状态的差异。模型保留了端子、隔筋、发光条和基座之间的层次关系，结构工程师可据此检查面板布局，电子工程师可核对焊盘与封装尺寸，工艺人员也能据此评估贴片、焊接和组装的可行性。
