六米六长距离工业皮带输送设备

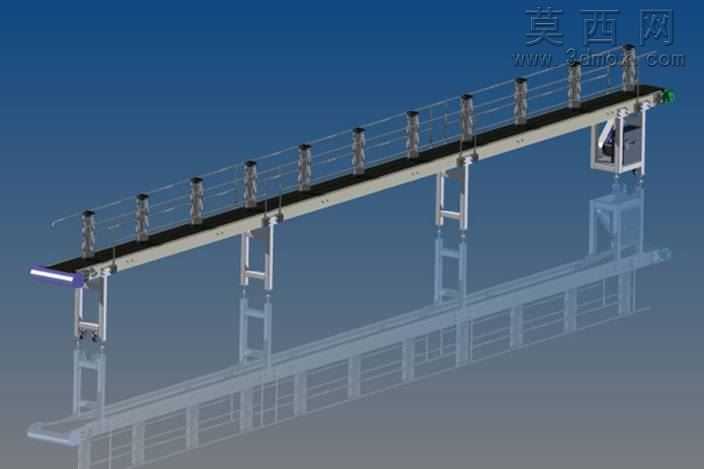

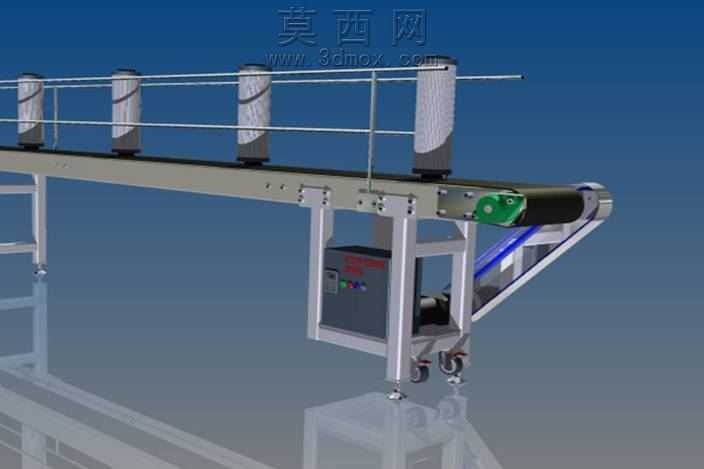

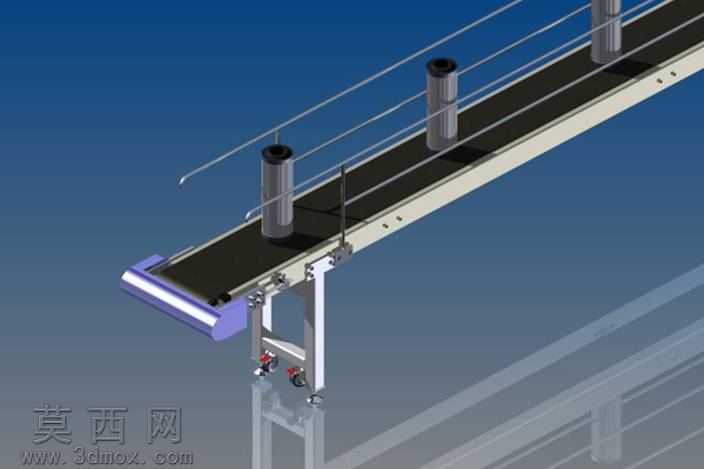

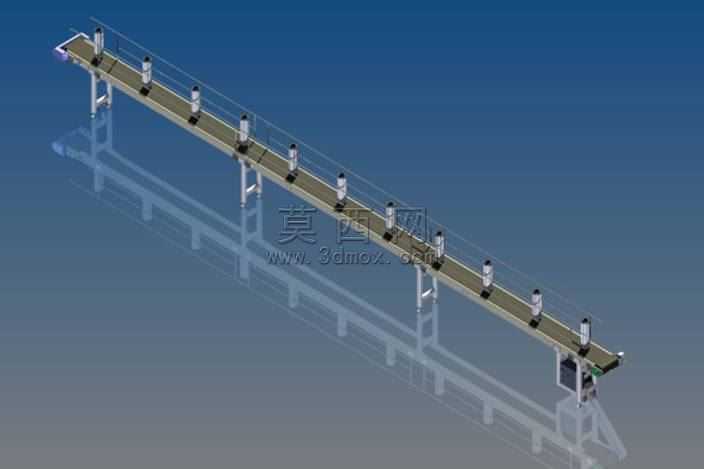

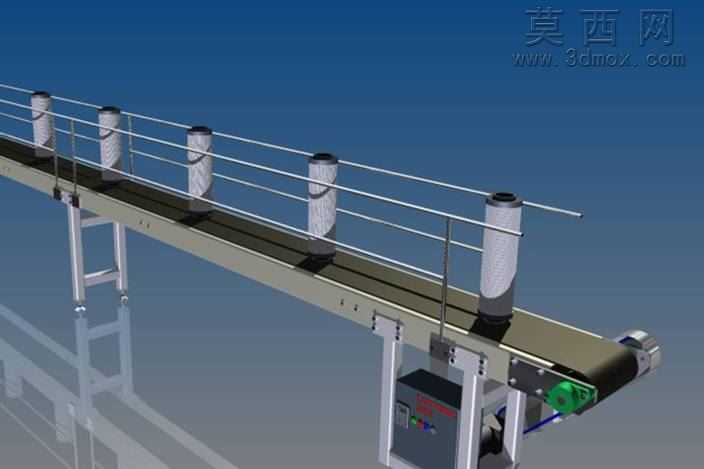

该三维模型为长距离皮带输送设备，整体采用模块化设计思路完成建模，总长度达6.6米，适配工厂车间内中长距离的物料转运场景。建模过程中首先搭建主体支撑框架结构，采用多组等距分布的立式支腿作为承载基础，支腿底部设置可调式支撑脚结构，可根据现场安装地面的平整度进行高度微调，保障设备整体运行的水平稳定性。支腿上方连接纵向主梁框架，作为输送带的承载基体，主梁两侧全程安装安全防护护栏，护栏采用竖杆加横向连杆的结构形式，符合工业设备安全防护规范，避免运行过程中物料掉落或人员误触运转部件带来的安全隐患。输送带部分采用平型带面设计，建模时还原了带面的张紧调节结构，设备一端设置驱动辊筒总成，内置动力安装位可适配减速电机驱动，另一端设置从动张紧辊筒，可通过调节螺栓调整输送带张紧度，避免带面打滑跑偏。设备侧面预留了电控元件与驱动单元的安装空间，端部设置导料结构，可引导物料平稳落到输送带上，也可在末端对接其他生产设备完成物料流转。渲染阶段采用工业设备常用的金属质感材质，支腿与框架部分赋予哑光银白金属漆材质，输送带采用深灰色耐磨橡胶材质，护栏部分做了亮面金属处理，整体场景搭配深蓝色渐变背景，通过光影反射效果突出设备的结构层次与立体感，各部件的装配关系清晰明确，可直接用于设备方案展示、结构校核以及生产加工参考，完整还原了长距离皮带输送机的实用结构与工业设计特点。
