Nextion5寸串口触控显示屏结构设计

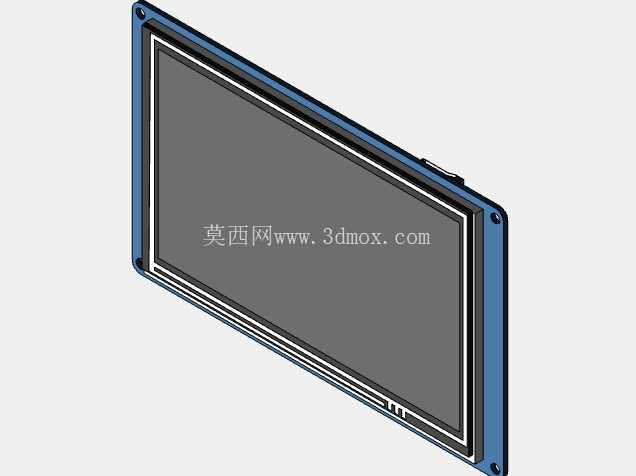

　　在嵌入式控制与人机交互项目的结构选型阶段，触控显示屏的安装适配性往往是决定设备外壳设计走向的核心要素之一，这款5英寸的Nextion BASIC系列触控屏，是目前开源硬件、小型工业控制终端领域应用极广的交互部件，其三维模型完整还原了产品的实际装配边界，能直接导入设备总装文件完成干涉检查与安装位设计。

　　从实际应用场景来看，这类屏幕常被用于小型数控设备的操作面板、3D打印机的交互终端、智能家居的控制节点、Arduino开源项目的人机界面，也可搭载在小型检测设备、实验仪器上完成参数显示与指令输入，相比无触控的普通显示屏，它省去了外接按键的布线麻烦，能在有限的面板空间内实现更丰富的交互逻辑。

　　产品的功能特性上，该屏幕采用800×480分辨率的TFT液晶面板，集成电阻式触控层，自带串口通讯协议，无需额外编写复杂的显示驱动，主控端仅需通过串口发送指令即可完成界面元素的更新与触控事件的读取，大幅降低了嵌入式开发的固件工作量。屏幕本身集成了主控电路与背光驱动模块，所有元器件都排布在屏幕背面的PCB板上，外部仅需预留电源与串口接线空间即可正常工作。

　　从设计思路层面还原这款产品的结构逻辑，整机采用窄边框的矩形壳体设计，屏幕正面的显示区域做了下沉式的台阶处理，贴合液晶面板的同时预留了触控面板的粘贴位，避免装配后面板与屏幕之间出现缝隙。屏幕四周的蓝色塑料边框采用卡扣加螺丝的固定方式，将液晶层、触控层、背光模组、PCB主板依次压紧固定，边框四个角位置预留了沉头安装孔，可直接通过M3螺丝将屏幕固定在设备面板的预留开孔上，安装孔的位置与孔距完全匹配行业通用的5寸屏安装规范，能兼容多数现成的面板开孔方案。

　　外形尺寸与安装边界方面，这款屏幕的整体长宽尺寸严格匹配5寸800×480分辨率屏幕的通用规格，屏幕厚度控制在较薄的区间，背面PCB板上的接插件位置做了凸起避让，建模时完整还原了接插件的高度与引脚位置，在做设备外壳设计时，可直接根据模型预留接线的弯折空间，避免出现装配后盖不上外壳、接线被挤压断裂的问题。屏幕侧边的功能按键位置也做了准确还原，在面板开孔时需要对应预留按键的操作缺口，保证后期调试时可以正常操作屏幕的实体功能键。

　　在做配套结构设计时需要注意，屏幕正面的边框突出高度很低，面板开孔的公差需要控制在±0.2mm以内，否则会出现屏幕卡不进开孔或者缝隙过大的问题；屏幕背面的发热主要集中在背光驱动区域，在密闭外壳内使用时需要对应预留一定的散热空间，避免长时间高亮度工作出现过热导致的显示异常。另外屏幕的排线与接插件都位于背面的一侧，布线时需要将走线槽设置在接插件同侧，减少接线的弯折半径，延长接线使用寿命。

　　对于三维建模从业者来说，这款模型的细节还原度足够支撑总装设计的全流程使用，不需要再额外对安装孔位、接插件位置做二次测绘，能大幅缩短小型交互类设备的结构设计周期，在做面板布局时，可以直接拖动模型调整安装位置，实时检查屏幕与周边按钮、接口的间距是否符合操作规范，避免出现操作干涉的问题。
