UCP214立式带座外球面轴承组件

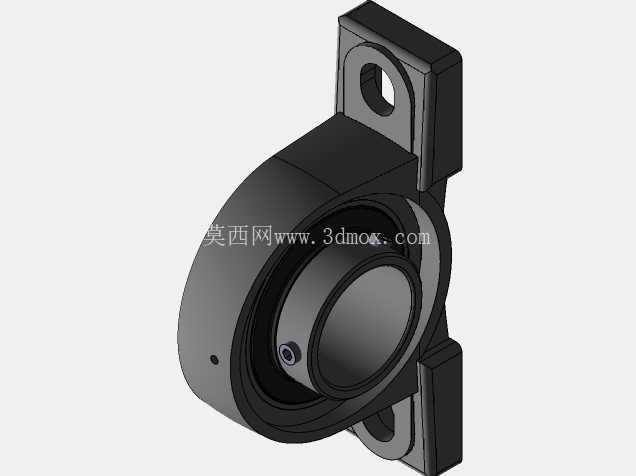

　　该模型呈现的是UCP214规格立式带座外球面轴承单元，属于工业传动系统里极为常用的径向支撑部件，整体由铸造立式轴承座、内嵌外球面球轴承、顶丝锁紧结构、两侧密封端盖以及安装固定脚位共同组成，完整还原了实物的装配关系与外形特征。

　　从实际应用场景来看，这类带座轴承广泛布置在带式输送机的从动辊、主动辊两端，也常见于小型农业机械的传动轴支撑、轻工包装设备的输送线辊道、通风设备的风机转轴以及普通非标自动化设备的长轴跨距支撑点位。相比分体式轴承座搭配独立轴承的方案，一体式带座单元出厂前已经完成轴承与座体的配合校准，现场安装时无需反复刮研座孔、调整同轴度，只需要将座体底部两个安装脚贴合在设备机架的安装平面，穿入对应规格的紧固螺栓即可完成固定，大幅降低了现场装配的工作量，也减少了因安装对位偏差带来的轴承早期磨损风险。

　　结构设计上，座体采用立式高脚布局，两个带沉孔的安装耳分别向轴承孔的上下方向延伸，安装孔中心距、座体总高度、轴承内孔直径都严格对应UCP214的标准尺寸边界：内孔适配直径70mm的转轴，座体底面到轴承中心的高度、两安装孔的横向间距都符合行业通用互换尺寸，设备维护更换时可以直接同规格替换，不需要修改机架上的原有安装孔位。内嵌的外球面轴承外圈为球面形态，和轴承座的内球面腔形成自动调心配合，当转轴出现轻微挠曲变形、或者机架安装面存在小角度平面度误差时，轴承外圈可以在座腔内小幅偏转，自动补偿轴的偏斜角度，避免轴承滚动体受到额外的边缘载荷，有效延长轴承在恶劣工况下的使用寿命。

　　轴承内圈侧面设置有两枚顶丝锁紧螺钉，转轴穿入内孔后，拧紧两枚呈90度分布的顶丝，即可将内圈和轴表面牢牢顶紧，实现周向和轴向的双向固定，防止运转过程中内圈和轴发生相对打滑。轴承两端内置的密封结构可以阻挡车间内的粉尘、碎屑、喷淋水汽进入轴承滚道，同时锁住内部预置的润滑脂，在输送砂石、粉料这类多尘工况下也能保持较长的维护周期。建模过程中完整还原了座体的铸造圆角、安装耳的沉孔结构、顶丝的内六角孔位、密封端盖的环形轮廓，所有配合面的尺寸关系都和实物一致，既可以直接用于设备整机布局时的干涉校验，也能作为选型阶段核对安装空间的参考依据，在排布传动轴系时，可以直接调用该模型确认轴承座和周边护板、链轮、辊筒端面的安全间隙，避免后期加工装配时出现空间冲突。
