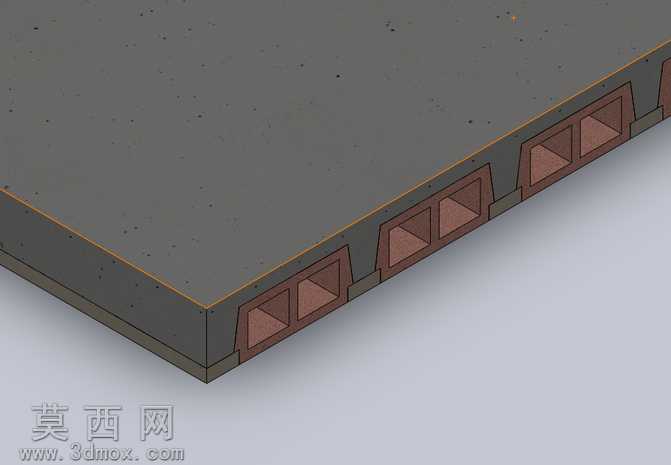

三百毫米板坯搭配B1混凝土空心砌块构造

本模型采用SolidWorks进行全参数化三维建模，整体还原了300毫米板坯与B1型混凝土空心砌块组合的楼板构造体系。建模阶段首先依据构造间距要求搭建基准轴网，以650毫米中心间距定位肋骨排布路径，通过拉伸凸台命令生成混凝土肋骨基体，再按照190毫米的砌块模数绘制空心砌块的截面轮廓，利用线性阵列命令完成砌块沿肋骨间隙的批量排布，确保每块砌块精准嵌合于相邻肋骨之间，匹配300毫米楼板总厚度的尺寸要求。材质渲染环节，针对不同构件分别赋予对应材质属性：肋骨与现浇板部分设置C25混凝土材质，调整漫反射灰度与粗糙度参数还原普通混凝土的哑光颗粒质感；空心砌块部分添加陶粒混凝土的偏棕褐色材质，区分预制砌块与现浇结构的视觉差异；内部配筋部分赋予金属钢材材质，调高反光度模拟钢筋的金属光泽，同时对焊接钢丝网添加细密网格纹理，还原加固网片的结构特征。结构建模严格遵循实际受力构造逻辑，在肋骨顶部与砌块衔接区域，按照配筋规格绘制1Y16、2Y12型号的受力钢筋，沿肋骨走向完成路径扫描生成钢筋实体；针对板的第五至第七行省肋区域，绘制交叉铰纹钢筋，沿垂直于肋骨的方向逐行排布临时支撑肋，同时在1000毫米最大开间位置添加交叉肋骨模型，还原抗沉降应力的构造设计。建模过程中对所有构件添加配合约束，确保砌块与肋骨无干涉、钢筋保护层厚度符合规范要求，通过剖面视图可清晰查看内部配筋与构件嵌合关系，整体模型完整呈现了该组合楼板的构造层次、受力构件排布与节点衔接细节，可用于建筑构造教学、施工技术交底的可视化展示。
