170毫米预制混凝土空心楼板构造设计

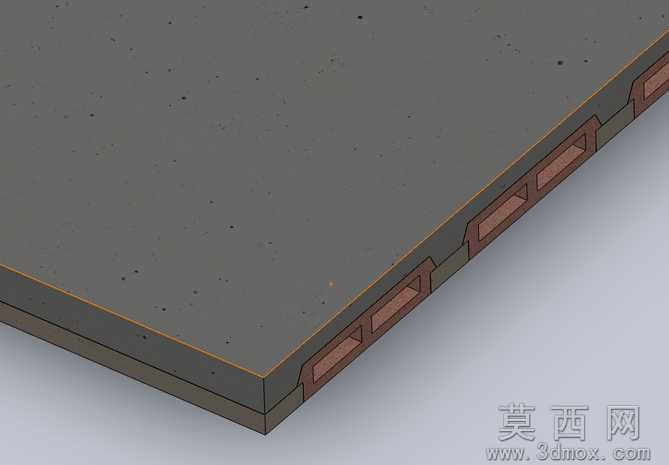

本模型采用SolidWorks进行三维参数化建模，完整还原170毫米厚度规格的预制混凝土空心楼板与配套B3混凝土空心砖的拼接构造细节。建模过程中首先以公制单位为基准搭建整体装配骨架，严格遵循650毫米的预制混凝土肋间距设计要求，先绘制楼板主体的基准草图，通过拉伸特征生成混凝土基体，再通过切除拉伸特征构建内部均匀排布的矩形空心腔体，腔体的排布兼顾构件减重与结构承重需求，边缘处的企口拼接结构通过扫描、放样特征精准绘制，还原实际施工中构件拼接的咬合定位结构。材质渲染阶段，为混凝土构件赋予哑光深灰色混凝土材质，添加细微的随机杂色斑点与表面粗糙质感，模拟真实预制混凝土构件的表面肌理，拼接处的肋板结构通过不同深浅的混凝土材质区分层次，清晰展现内部构造关系，渲染时采用柔和的环境漫反射光照，避免过强反光掩盖构件的结构细节，同时添加轻微的环境闭塞效果，强化空心腔体、拼接企口处的结构立体感。结构设计上，该类预制构件通过内部空心腔体大幅降低构件自重，同时均匀排布的混凝土肋保证了楼板的竖向承重能力与整体刚度，边缘的企口构造可实现相邻构件的快速定位拼接，减少现场施工的支模工作量，配套的B3混凝土空心砖可与楼板肋板精准嵌合，保证装配后楼面的整体性。建模过程中对所有特征进行全参数化约束，所有尺寸均与实际工程规格保持一致，构件间的装配配合完全贴合实际施工的拼接逻辑，既可以用于建筑构造教学演示，也可作为装配式建筑方案设计的构件参考，模型的细节精度可满足结构拆解演示、施工流程模拟等多场景使用需求，清晰展现了预制装配式混凝土构件的轻量化设计思路与装配化构造特点。
