悬浮地板混凝土肋骨与块板布局结构设计

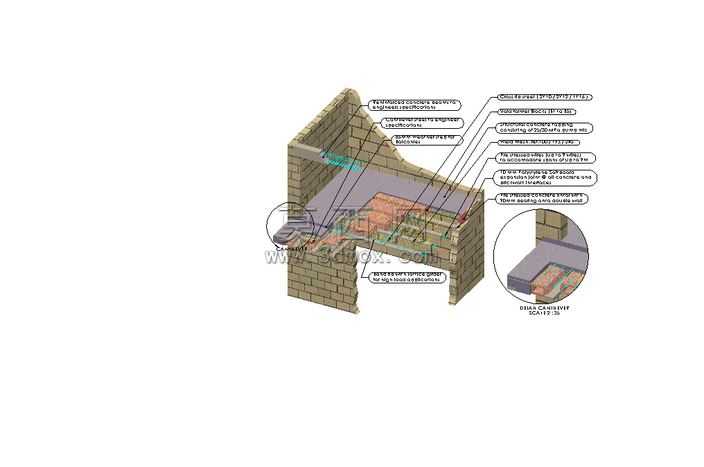

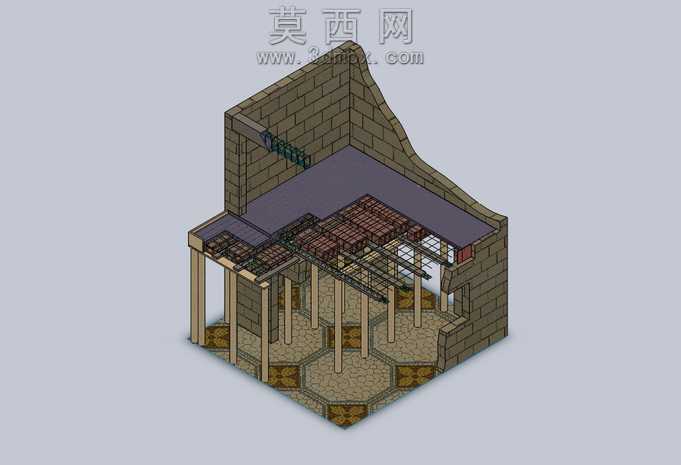

本模型针对悬浮式地板的混凝土肋与块板排布结构开展三维建模设计，建模过程中首先依据悬浮地板的受力承载需求，确定混凝土肋的排布间距、截面尺寸以及块板的分块规格，通过参数化建模方式先搭建整体布局的基准框架，精准定位每一条混凝土肋的走向、起止位置，以及相邻块板之间的拼接缝隙位置，确保整体布局符合悬浮地板架空铺设的结构逻辑。建模时对混凝土肋的内部配筋预留空间、肋与块板的衔接咬合结构做了精细化处理，还原了肋体与块板接触位置的企口构造，保证二者拼接后可形成稳定的受力整体，同时兼顾悬浮地板下方预留管线空间的排布需求，在肋体布局时避开预设的管线走线路径，不破坏整体结构的承载性能。材质渲染阶段，为混凝土肋与块板赋予真实的清水混凝土材质，调整材质的粗糙度、颗粒纹理参数，还原混凝土材质的哑光质感与细微的表面肌理，对砖体围护结构部分赋予对应的砌体材质，区分不同结构部分的材质表现，同时通过剖面放大视图的建模处理，清晰展示肋与块板衔接位置的层次构造，从基层到面层的各层结构厚度、材质分界都做了明确的视觉区分。设计过程中重点考量悬浮地板的荷载传递路径，通过合理的肋板布局将面层承受的荷载均匀传递到下部支撑结构，避免局部应力集中导致的结构变形，同时优化块板的分块尺寸，兼顾现场铺设的施工便利性与后期维护的可拆卸需求，每一块板的尺寸都符合人工搬运与安装的操作尺度，肋体的排布既保证结构刚度，又尽可能减少混凝土用量，控制整体结构的自重。模型还通过标注引线对各结构部分的构造要求、材质规格做了对应示意，清晰呈现不同位置的施工要点，让整个布局设计的结构逻辑与施工要求都能通过三维模型直观传达，为悬浮地板的结构设计与现场施工提供清晰的三维参照，避免二维图纸表达中容易出现的布局错位、结构衔接偏差等问题。
