200毫米板搭配B2混凝土空心砖构造设计

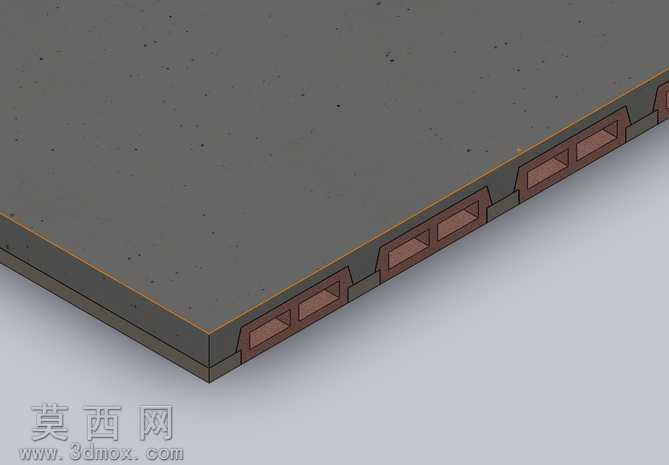

本作品采用三维建模软件完成整体构造的搭建，建模过程中首先对200毫米厚度的结构板材进行基准特征创建，以毫米为统一单位校准全局建模比例，确保各部件尺寸符合建筑构造的常规适配逻辑。板材部分采用实体建模方式，表面赋予哑光深灰色混凝土材质，通过调整材质的粗糙度、漫反射参数还原真实混凝土板材的颗粒质感，表面添加细微的随机凹点纹理，模拟现浇或预制混凝土板的自然表面肌理，避免材质表现过于光滑失真。B2混凝土空心砖部分采用参数化建模思路，先绘制单块空心砖的截面轮廓，精准预留砖体内部的矩形空心腔体，通过拉伸命令生成单块砖体模型后，按照650毫米的固定肋间距完成阵列排布，砖体边缘做微小的倒角处理，还原实际建材的生产工艺细节，砖体材质区分于上部板材，调整为偏红棕的混凝土色调，与板材形成清晰的视觉层次区分。构造肋部分与空心砖做一体化布尔运算处理，确保肋体与砖体、上部板材的衔接位置无错位缝隙，建模过程中对各部件的装配约束进行反复校验，保证肋间距严格符合650毫米的设计要求，整体构造的连接逻辑清晰，还原了预制混凝土肋与构造块板、空心砖组合的实际受力构造形式。渲染阶段采用等轴测视角展示整体构造，搭配柔和的环境光与定向补光，清晰呈现板材厚度、空心砖的腔体结构、肋体的排布位置，阴影参数调整为软阴影模式，避免阴影过重遮挡构造细节，同时在模型表面添加微弱的环境反射效果，提升整体渲染的真实感。设计过程中重点考量了预制构件的装配适配性，所有部件的尺寸参数均围绕常规建筑施工的建材模数进行设置，既保证了构造展示的直观性，也能为相关建材构造的设计参考提供清晰的三维可视化依据，模型整体结构严谨，无多余的冗余特征，各部件的几何拓扑关系清晰，可直接用于构造演示、教学参考等场景。
