170毫米肋块石板聚苯乙烯制孔构件

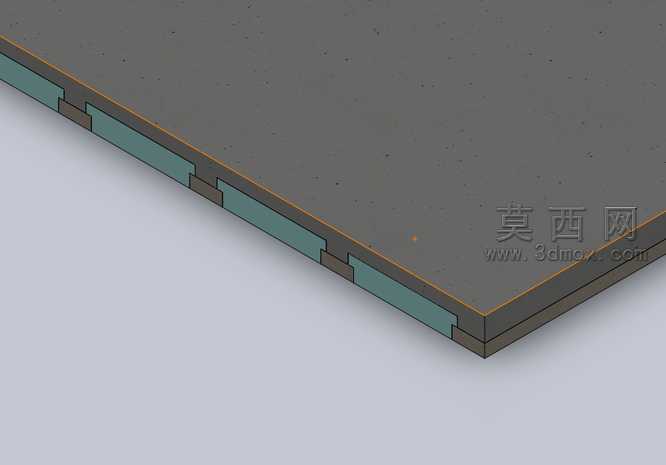

本三维模型采用SolidWorks平台完成全参数化建模，整体围绕170毫米规格肋块石板与PB3聚苯乙烯制孔配套构件展开设计，建模过程严格遵循预制混凝土构造肋骨600毫米间距的工程规范，对构件的层叠结构、边缘咬合卡槽、拼接限位结构进行了1:1精准还原。建模阶段先以基准面定位绘制石板主体轮廓，通过拉伸凸台生成基础板材实体，再对边缘的阶梯式拼接卡槽进行切除拉伸操作，逐一匹配相邻构件的咬合公差，确保拼接后无错位缝隙；肋块结构沿板材侧边等距排布，建模时通过线性阵列命令完成批量生成，严格控制每段肋块的宽度、突出高度与间距参数，完全符合600毫米肋骨间距的设计要求。材质渲染阶段，针对不同结构层赋予差异化材质属性：表层石板采用哑光深灰色混凝土材质，添加细微颗粒纹理与随机分布的细小凹坑质感，还原真实预制石板的表面肌理；侧边肋块赋予青灰色硬质工程塑料材质，调整粗糙度参数模拟聚苯乙烯材料的半哑光质感，边缘处添加细微倒角光影效果，避免尖锐棱角的生硬感；层间拼接缝隙处添加极细的深色封边材质，强化多层复合结构的视觉层次。结构设计上充分考虑构件的装配适配性，所有卡槽的拔模角度、配合公差均经过参数校验，既保证拼接时的定位精度，也预留了实际生产安装的合理间隙，避免装配干涉。设计思路围绕预制装配式构件的实际应用场景展开，摒弃冗余装饰结构，所有几何特征均服务于构件的拼接定位、结构承重与制孔作业适配需求，模型整体几何拓扑规整，无冗余碎面与错误特征，可直接用于工程演示、装配模拟与生产参考，完整还原了肋块石板与聚苯乙烯制孔配套构件的结构特征与材质表现。
