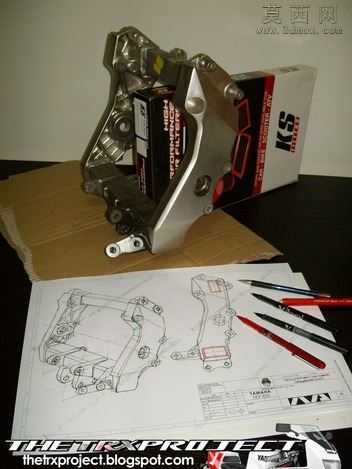

雅马哈TRX850摩托车铝制副支架结构设计

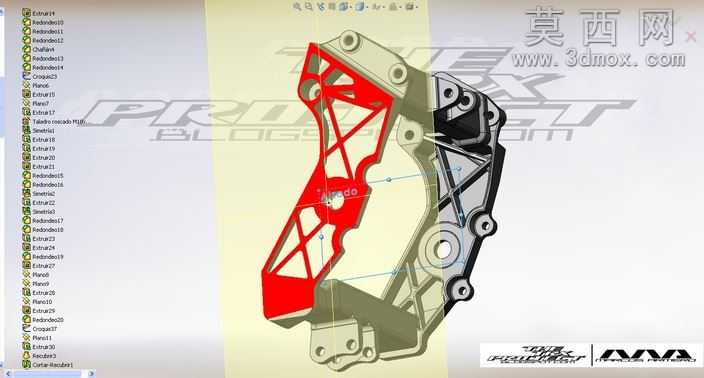

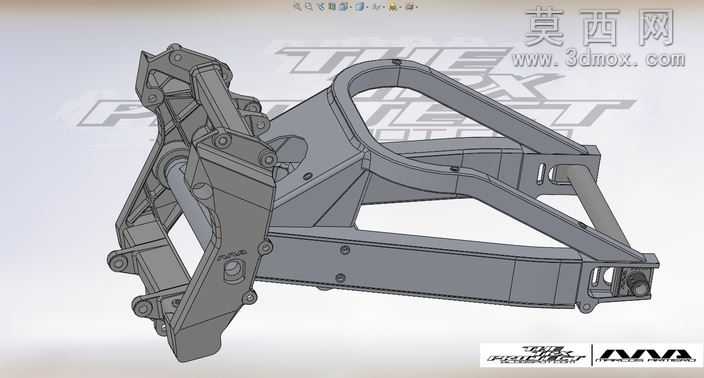

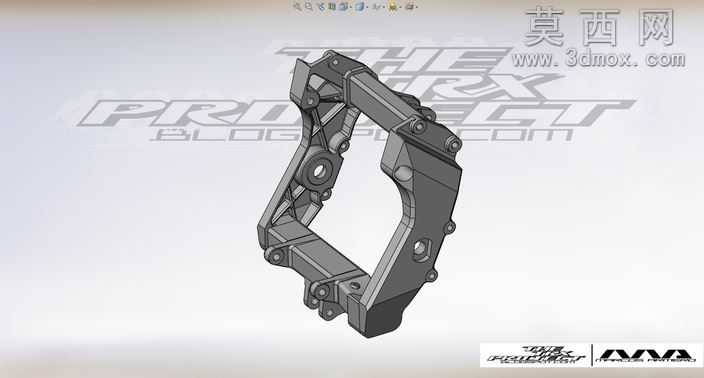

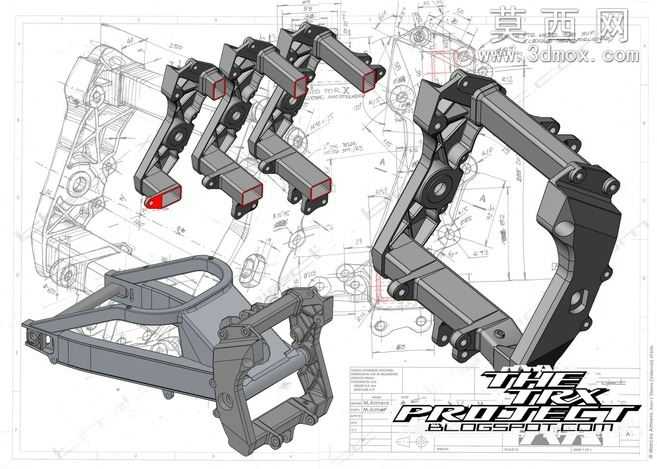

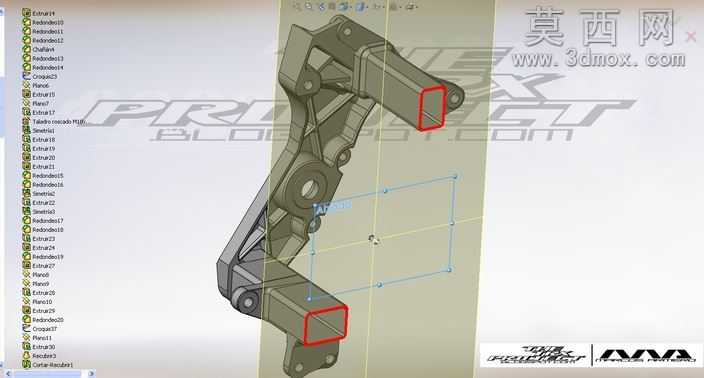

本作品为雅马哈TRX850车型配套的铝制副支架三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循摩托车改装构件的实际装配逻辑与力学性能要求开展设计。建模阶段首先梳理原车副支架的安装点位、连接尺寸与承载需求，以铝合金构件的轻量化特性为核心设计出发点，通过草图绘制勾勒支架的整体轮廓走向，精准定位每一处安装孔位、铰接点位与连接端面的坐标参数，确保后续生成的实体模型能够与原车车架、相关附属部件实现无干涉装配。实体建模过程中，针对支架的多段弯折支撑臂结构，采用扫掠、放样等特征命令生成主体框架，对支架上的减重槽、加强筋、安装凸台等细节结构，通过拉伸切除、凸台拉伸、圆角过渡等命令逐步细化，既保证支架整体结构的完整性，也还原了铝合金改装件兼顾强度与轻量化的设计特点。材质与渲染环节，为模型赋予6061铝合金的材质属性，还原金属哑光质感与加工后的表面纹理，对支架上的铰接衬套、固定螺栓等附属零件，分别赋予对应橡胶、钢材的材质特性，通过渲染调整光影角度，清晰呈现支架的空间结构、各部件的连接关系与细节特征，直观展示构件的实际装配形态。结构设计层面，该副支架采用多段式桁架支撑结构，通过合理分布的支撑臂分散承载受力，在应力集中的铰接位置做了加厚与圆角过渡处理，避免应力断裂风险，同时在非主要受力区域设计了规整的减重结构，在保证结构强度满足使用要求的前提下，尽可能降低构件自重，符合摩托车改装件的性能需求。整体设计思路围绕原车适配性展开，所有安装尺寸均参考TRX850原车的车架参数设定，既可以作为摩托车改装设计的参考方案，也可用于后续的加工生产验证、装配模拟等环节，模型完整保留了各特征的参数化信息，支持后续根据实际需求调整尺寸、优化结构。
