带卸料功能的皮带输送小车装置

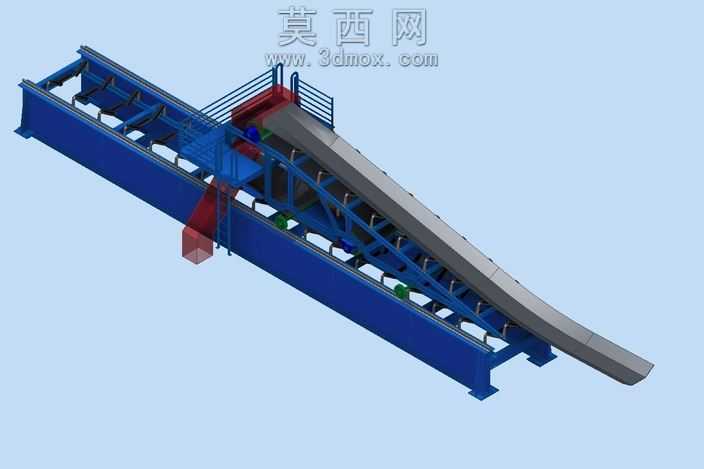

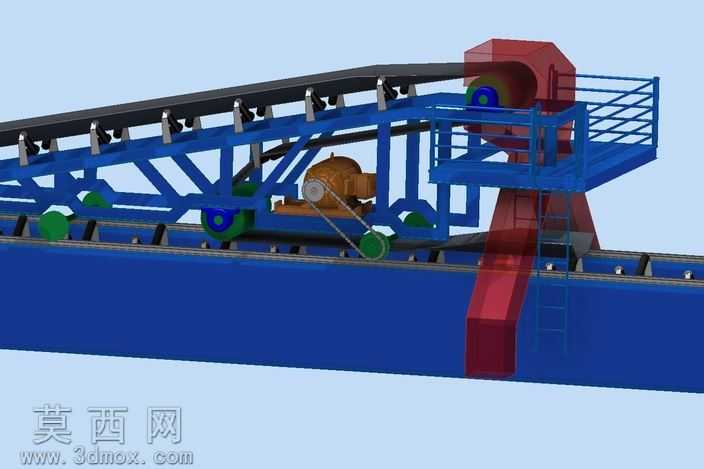

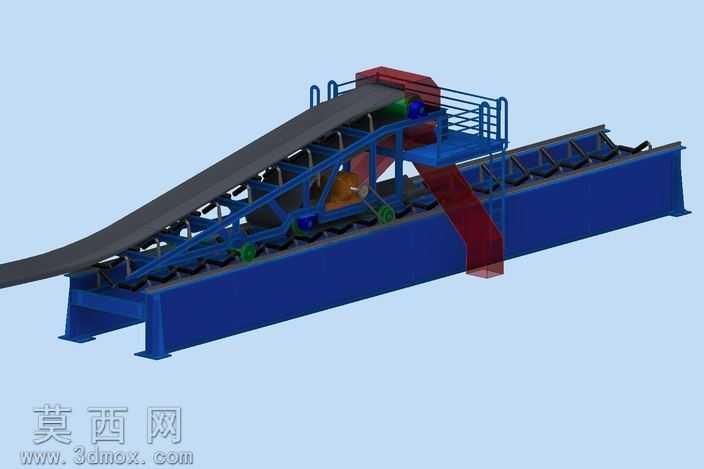

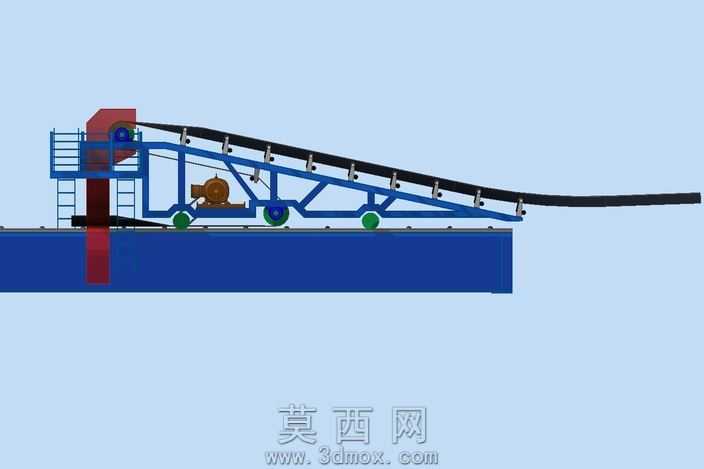

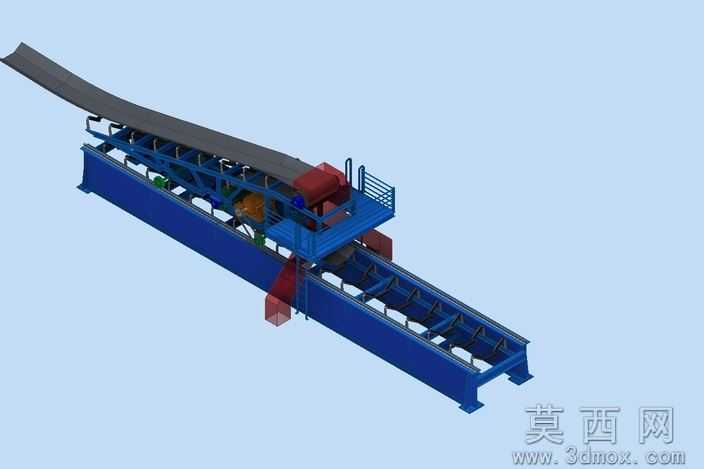

本套三维模型采用主流三维机械设计软件完成全参数化建模，整体结构完整无缺失，所有零部件均按照实际工业生产中的装配逻辑完成约束配合，可直接用于装配干涉校验、运动仿真模拟以及后续工程图纸的导出工作。模型主体包含长距离输送机架、可沿轨道往复移动的卸料小车、倾斜导料溜槽、侧边安全防护护栏、底部支撑地脚以及传动托辊组等核心结构。建模过程中针对不同部件的材质特性做了区分设置：主输送机架采用标准型钢焊接结构，外观赋予深蓝色金属漆材质，还原工业设备的真实涂装效果；卸料小车的行走架、溜槽采用耐磨钢板材质，赋予深灰色金属磨砂质感，表面做了轻微的磨损纹理处理，更贴合实际使用场景；安全护栏采用红色警示涂装，托辊、轨道等运动部件赋予亮面金属材质，清晰区分固定结构与运动部件。设计思路围绕定点卸料的实际工况展开，卸料小车可沿输送机架两侧的纵向轨道平稳移动，当移动至指定卸料点位时，小车自带的犁式卸料结构可将输送皮带上的物料导向倾斜溜槽，完成物料的侧向定点卸料，无需整条输送机停机调整，大幅提升散料输送过程中的布料灵活性。模型在细节处理上还原了实际设备的工艺特征：机架的型钢拼接处做了焊接倒角处理，溜槽的倾斜角度按照散料安息角设计，避免物料卡堵，护栏的高度、栏杆间距均符合工业安全规范，支撑地脚预留了安装螺栓孔位，可直接对接现场安装基础。整体模型装配层级清晰，子零件可单独编辑修改，方便使用者根据自身输送线的带宽、输送长度、物料特性等参数做适配调整，可直接用于散料输送系统的方案展示、结构优化以及教学演示场景。
