插片式铝制冷散热器结构设计

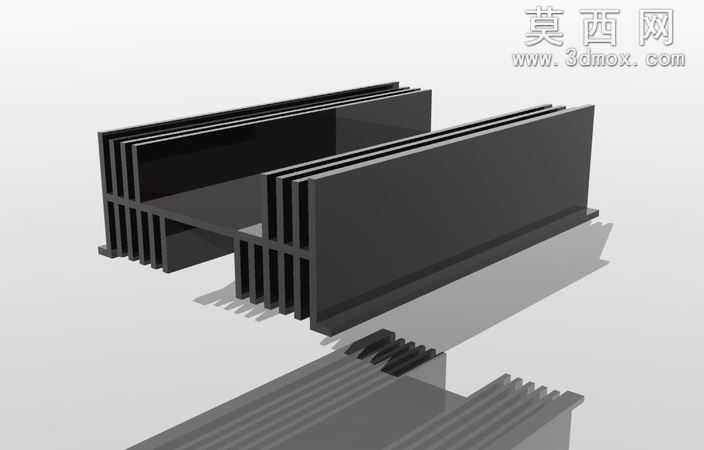

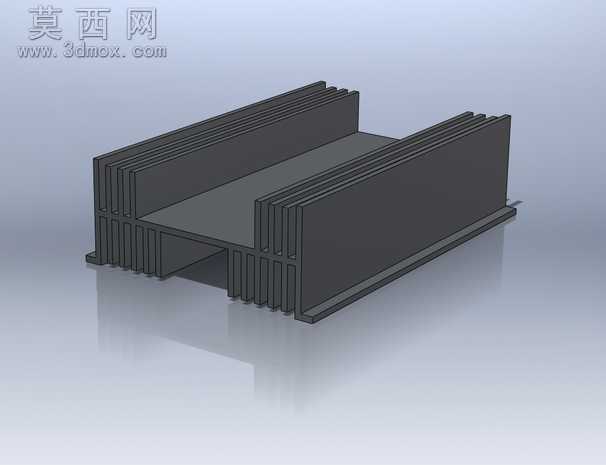

本款冷散热器采用三维参数化建模方式完成整体结构设计，建模过程中首先确定核心散热基底的尺寸基准，以规整的长方体作为基底载体，保证与发热元件的接触平面具备足够的平面度公差预留，建模时对接触底面做了平整化约束处理，避免后续装配出现贴合间隙影响热传导效率。在散热鳍片的设计上，采用等间距平行排布的插片式结构，每一片鳍片都通过拉伸命令生成等厚度的薄壁形态，鳍片与基底的连接部位做了一体化布尔运算处理，保证两者之间无拼接缝隙，减少热阻的同时提升整体结构强度。鳍片的高度、厚度以及相邻鳍片的间距都经过参数化调整，在有限的外形尺寸内最大化拓展散热接触面积，同时预留出足够的空气流通通道，保证冷热空气可以在鳍片间隙内形成自然对流，带走鳍片传导的热量。材质设定上选择铝合金作为基础材质，渲染时赋予亚光黑色阳极氧化表面效果，既还原了铝制散热器常见的表面处理工艺，也通过深色材质提升热辐射散热效率，渲染过程中添加了柔和的环境光与定向主光源，清晰呈现出鳍片的排布层次与基底的结构轮廓，阴影效果的添加也进一步凸显了整体结构的立体感。整体结构采用对称式布局设计，两侧的鳍片组高度一致，中间预留的镂空区域既可以减轻整体重量，也能够引导空气在结构内部形成流通回路，提升被动散热的效果。建模过程中对所有棱边都做了微小的倒角处理，避免尖锐边角在加工和装配过程中造成划伤，也符合工业零部件的加工工艺要求。整个模型的结构完全遵循铝型材挤压和插片组装的工艺逻辑，所有尺寸参数都可以根据实际的散热功率需求进行调整，具备良好的参数化修改基础，可直接适配不同功率的电子发热元件的散热需求。
