摩托车后轮单摇臂悬挂结构设计

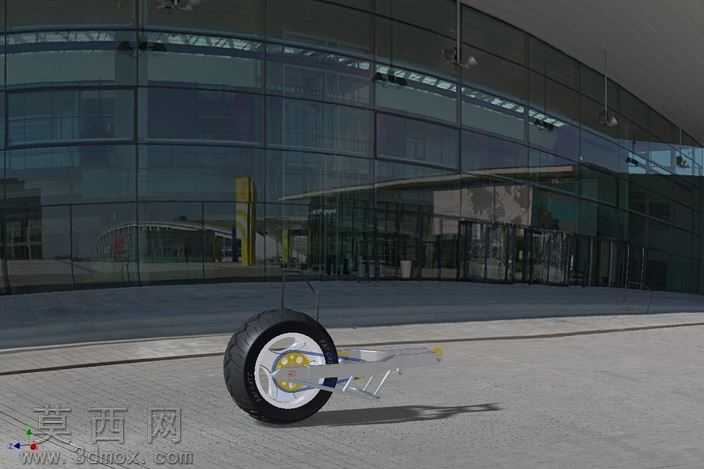

本作品为摩托车改装用单后摇臂三维结构设计，适配300毫米直径车轮与配套轮胎，摆臂有效摆动行程设定为360毫米，整体建模过程严格遵循机械结构设计逻辑，先通过二维草图绘制摇臂的主体轮廓，确定轮轴安装位、减震连接位、车架铰接位的相对坐标，再通过拉伸、切除、倒角等特征完成实体建模，对摇臂的受力过渡区域做了圆角优化，避免应力集中问题。建模阶段对轮毂、轮胎、轮轴紧固件、摇臂连接衬套等部件都做了等比例还原，轮胎表面的胎纹、轮毂的辐条造型、紧固件的螺纹细节都通过曲面建模与纹理映射完成，保证各部件的装配间隙符合实际机械装配公差要求，轮轴与摇臂安装孔的配合公差设定为过渡配合，既保证转动灵活性又避免旷量。渲染阶段采用户外建筑前的水泥地面作为展示场景，给摇臂主体赋予磨砂金属材质，轮毂做亮面金属电镀处理，轮胎采用哑光橡胶材质，通过环境光遮蔽效果强化部件之间的结构层次感，阴影投射角度模拟自然光照射效果，让整体渲染效果更贴近实车装配后的真实状态。设计思路围绕摩托车轻量化改装需求展开，单摇臂结构相比传统双摇臂，既可以降低后轮拆装维护的难度，又能通过优化摇臂的截面造型，在保证结构强度的前提下降低簧下质量，提升车辆后轮的循迹性，建模过程中对摇臂的壁厚做了梯度设计，受力较大的轮轴安装区域做了局部加厚，与车架铰接的区域预留了减震器安装的铰接点，可适配不同规格的中置后减震器，整体结构可直接用于改装方案的验证、3D打印样件制作或者数控加工生产的参考，各部件的装配关系都经过干涉检查，不存在装配冲突问题，轮胎与摇臂在最大摆动行程下也不会发生摩擦干涉，满足实际使用的结构要求。
