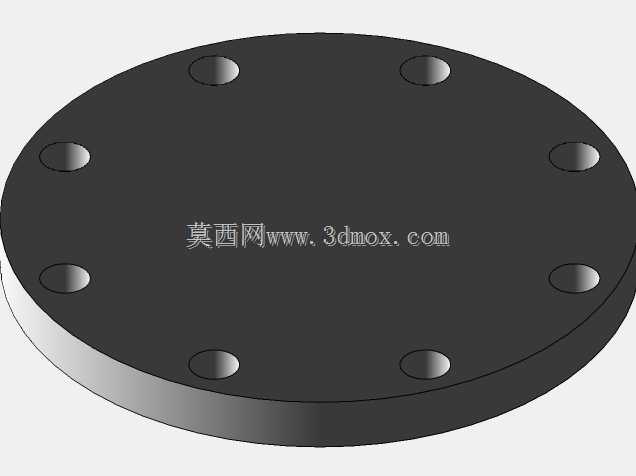

6英寸ASME16.5凸面盲板法兰结构设计

　　在石油化工、市政给排水、电力输配等压力管道系统的运维与新建施工中，凸面盲板法兰是实现管路末端临时或永久封堵的核心承压连接件，这款6英寸规格的凸面盲板法兰严格遵循ASME B16.5标准的尺寸公差与密封要求设计，可直接匹配同压力等级、同公称通径的凸面对焊法兰、平焊法兰完成装配，无需额外调整安装孔位或密封面结构。从实际工程应用场景来看，这类盲板法兰常被用在管线分段试压的临时封堵端、装置检修期的管路隔离端、以及预留扩容接口的长期封闭位置，相比焊接封头，它具备可拆卸、可重复拆装使用的优势，能大幅降低后期管路改线、设备接驳的施工成本。

　　设计过程中首先明确了密封面的凸起高度与表面粗糙度要求，凸面结构的核心作用是在螺栓预紧力作用下，让密封垫片获得更集中的压应力，避免压力波动时出现介质渗漏，密封面的加工精度直接决定整个连接节点的密封可靠性，建模时严格按照标准给定的凸面外径、凸起高度做了参数化约束，同时对密封面边缘做了极小的倒角处理，避免安装过程中划伤垫片表面。法兰盘上的螺栓孔采用跨中均布的排布方式，孔位的中心圆直径、孔径尺寸完全匹配标准要求，建模时特意预留了螺栓装配的间隙余量，避免现场安装时出现螺栓无法穿入、孔位错位的问题，法兰盘的厚度经过承压强度校核，能满足对应压力等级下的轴向载荷与径向弯矩要求，不会在管线运行时出现盘体变形导致的密封失效。

　　从安装边界来看，这款盲板法兰的外径尺寸、螺栓孔数量与同规格标准法兰完全一致，现场安装时只需匹配对应压力等级的缠绕垫片或橡胶石棉垫片，按照对角顺序逐步拧紧螺栓即可完成密封，不需要定制特殊的安装紧固件。盘体背面采用平整结构设计，既可以直接贴合管线末端的支撑结构，也能在需要时外接压力表、放空阀等小型附件，盘体边缘的过渡圆角做了优化处理，避免应力集中导致的盘体开裂问题，同时也能减少安装过程中尖锐边角对施工人员的划伤风险。在三维建模过程中，所有特征都采用参数化驱动方式搭建，后续如果需要调整压力等级、公称通径参数，只需修改对应尺寸参数即可快速生成新的模型，能大幅提升同系列法兰的设计出图效率，模型的所有配合面都做了公差适配，导入装配环境后可直接完成虚拟装配校验，提前排查安装干涉问题，减少现场施工的返工概率。
