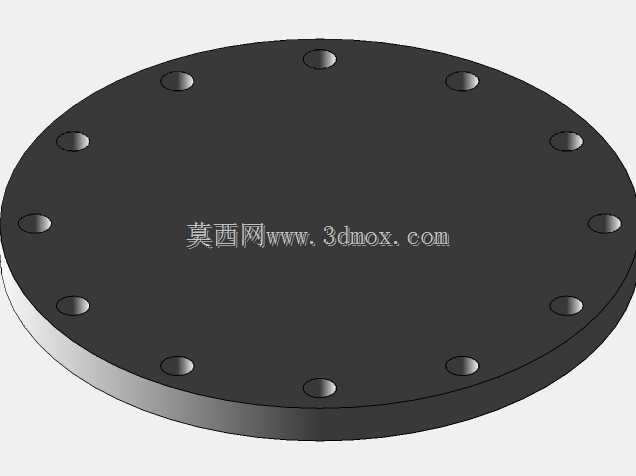

12英寸凸面盲板法兰ASME16.5标准结构

　　在石油化工、市政燃气、电力输送等压力管路系统的运维与新建项目中，盲板法兰是管路末端封堵、分段试压、临时隔离工况下不可或缺的管路连接件，这款12英寸凸面盲板严格遵循ASME 16.5标准设计，适配公称通径12英寸的美标压力管路系统，可直接与同标准的对焊法兰、平焊法兰配对完成管路封闭作业。从结构设计逻辑来看，凸面密封面的凸起高度严格匹配标准要求，密封面表面加工粗糙度控制在Ra3.2-6.3μm区间，可配合非金属垫片、缠绕式垫片实现可靠的静密封，避免管路内介质出现渗漏问题；法兰盘周向均匀布置的螺栓孔，孔位中心圆直径、螺栓孔孔径完全符合标准公差要求，安装时无需二次扩孔或修配，可直接穿入对应规格的美标螺栓完成紧固，螺栓预紧力可均匀传递到整个密封面，避免局部应力集中导致的垫片压溃或密封失效。

　　不同于普通平板盲板，凸面结构的设计可在不增加法兰整体厚度的前提下提升密封面的比压，适配中低压管路的封堵需求，法兰盘背面为平整结构，可贴合管路支架或封头端面，不会出现安装干涉。从安装边界来看，该盲板的外径尺寸严格匹配12英寸ASME 16.5对应压力等级的法兰尺寸，安装时配对法兰的密封面形式需为凸面或全平面，螺栓紧固需遵循对角分次拧紧的工艺要求，确保密封面各位置受力均匀。

　　在实际工程应用中，这类盲板常被用于管路系统的检修段隔离，比如长输管线分段试压时，在测试段两端安装该类盲板，可承受试压过程中的短时高压冲击，测试完成后也可快速拆卸更换为通流法兰；也可用于长期停运的管路末端封堵，相比焊接封头，盲板法兰的可拆卸特性更便于后续管路改造或复产时的快速接通，无需切割焊接作业，大幅降低现场施工的动火风险与作业成本。设计过程中充分考虑了现场安装的容错空间，螺栓孔与螺栓杆之间预留了标准规定的间隙，可补偿管路安装时的小范围同轴度误差，避免强行装配导致的法兰附加应力；法兰盘边缘做了小尺寸倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少运输过程中的边角磕碰损伤，保证密封面的完整性。
