10英寸凸面ASME16.5盲板法兰结构设计

　　在石油炼化、化工输送、市政长输管线等压力管道系统的运维与新建项目中，管线末端封堵、分段试压、介质流向临时截断的工况十分常见，这类场景对封堵件的密封可靠性、压力耐受能力、安装匹配度都有明确的工程要求，10英寸凸面盲板法兰正是适配这类需求的核心管道连接件。这款盲板法兰严格遵循ASME B16.5标准的尺寸规范设计，整体为圆盘式实心结构，区别于带通径的对焊、平焊法兰，其密封面侧采用凸面（RF）结构设计，凸台的高度、表面粗糙度完全匹配对应压力等级的非金属缠绕垫片、金属包覆垫片的压缩量要求，安装后可通过螺栓预紧力让垫片产生均匀形变，填充密封面微观间隙，避免管线内带压介质出现渗漏。

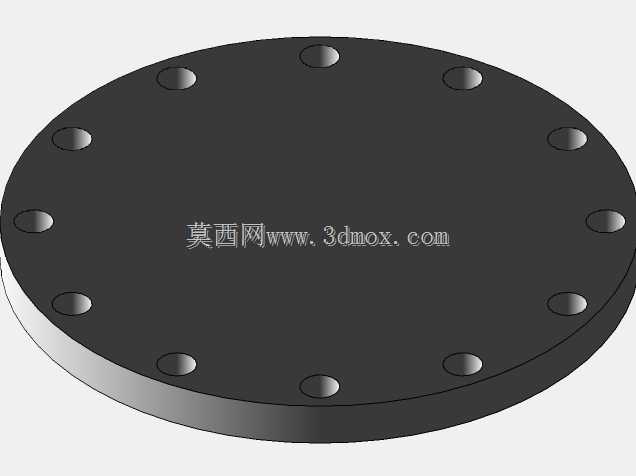

　　从安装边界来看，法兰盘沿圆周均匀分布12个螺栓通孔，孔位的分度圆直径、孔径尺寸完全对应10英寸Class150/300压力等级的配对法兰参数，现场安装时无需额外扩孔或调整管线位置，可直接与同标准的阀门、管道法兰完成对接，法兰整体厚度经过强度校核，可承受对应等级下的管线内压、水击冲击以及外部荷载，不会出现受压变形导致的密封失效。设计过程中优先考虑了现场安装的容错性，凸面密封面的外缘做了微小的倒角处理，既可以避免安装过程中磕碰损伤密封面，也能引导垫片快速定位到密封区域，减少现场安装的对位时间；法兰背面为平整加工面，可与螺栓垫片充分贴合，保证螺栓预紧力均匀传递到整个密封面，避免局部应力集中导致的垫片压溃或密封不严。

　　在实际工程应用中，这类盲板法兰常被用在管线的预留接口位置，当后续管线暂不铺设时，用盲板封堵可避免杂物进入管线内部，也能维持整个管线系统的压力密封性；在管线分段试压作业中，可将不同管段用盲板隔离，单独对某一段进行压力测试，精准定位泄漏点，避免试压过程中介质窜流影响测试结果；在设备检修环节，也可在待检修设备的进出口法兰处加装该盲板，实现检修段与运行管线的可靠隔离，保障检修作业的安全。不同于普通钢板切割的临时盲板，这款标准化设计的盲板法兰可长期服役于压力管线系统，其密封面的加工精度、材质的力学性能都经过标准化校核，可适配水、油品、蒸汽、弱腐蚀性化工介质等多种常见管线介质的输送场景，安装后无需频繁更换，能有效降低管线系统的运维成本。

　　建模过程中对螺栓孔的位置度、密封面的平面度、凸台的同轴度都做了严格的参数约束，模型可直接用于工程出图、预制加工以及管线装配的干涉检查，帮助设计人员提前预判安装过程中可能出现的螺栓干涉、密封面不匹配等问题，减少现场施工的返工概率。
