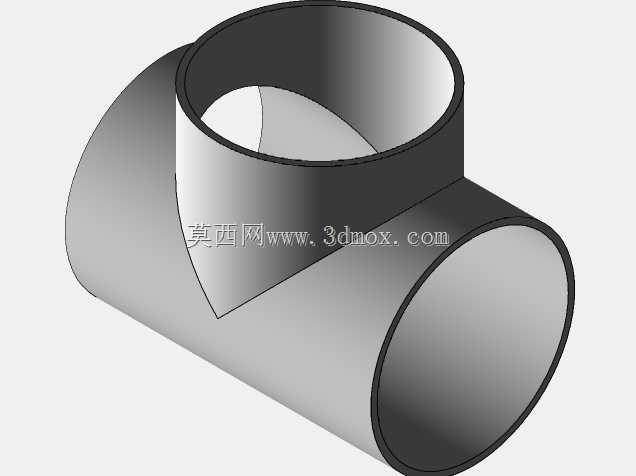

16英寸等径三通管道连接件结构设计

　　在石化、市政给排水、大型暖通、长输流体管线等工程场景中，等径三通是实现管路正交方向流体分流、合流的核心连接件，本次设计的16英寸规格等径三通，主要适配公称通径16英寸的大口径工业管线，可在不额外加装变径接头的前提下，实现同管径管线的垂直方向分支连接，大幅减少管线接驳点的密封风险与安装工作量。从实际工程使用需求出发，该三通采用正交等径结构设计，三个连接端口的通径尺寸完全一致，主管与支管的相贯线区域做了平滑过渡处理，避免流体在转向分流过程中产生过大的局部阻力，同时降低介质内杂质在转角处淤积的概率，适配水、蒸汽、低腐蚀性化工流体等多种常规工业介质的输送场景。

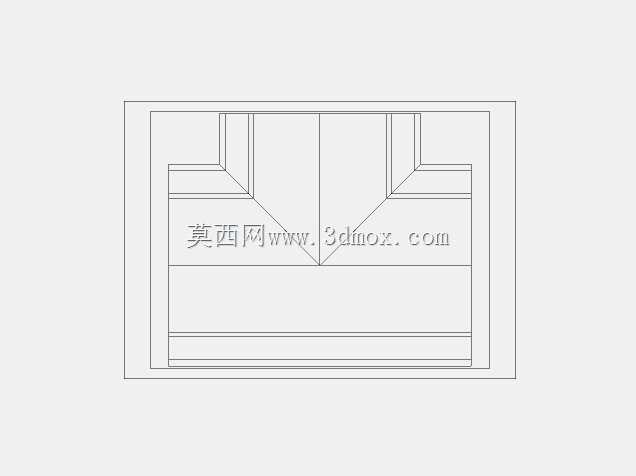

　　设计过程中优先考虑了现场安装的边界适配性，三个端口的端面均预留了标准法兰对接的加工余量，可直接匹配同压力等级的平焊法兰、对焊法兰安装要求，无需额外对管件本体进行二次切削加工；相贯线位置的壁厚做了均匀加厚处理，抵消管线运行过程中因介质压力波动、管线热胀冷缩产生的应力集中，避免长期运行后转角位置出现疲劳开裂的问题。从结构建模逻辑来看，建模阶段先以主管的通径、壁厚参数为基础构建主管筒体，再以正交于主管轴线的方向定位支管筒体，通过布尔运算完成相贯区域的实体融合，之后对相贯线的内外棱边做等半径圆角过渡，保证流体过流面的顺滑度，同时避免应力集中点的出现；建模全程严格控制各段筒体的同轴度、正交垂直度公差，保证后续出图加工时，管件的形位公差满足现场管线组对的要求，不会出现端口错位、法兰螺栓孔对不齐的安装问题。

　　在外形尺寸控制上，该三通的整体轴向长度、支管伸出长度均参考大口径管件的通用安装规范设定，既保证管件自身的结构强度，也不会因尺寸过大挤占管线安装空间，适配管廊、架空管线、埋地管线等多种安装场景的空间要求；端口位置的壁厚公差、圆度公差均按工业管道件的通用精度等级设定，可满足焊接、法兰连接等多种接驳工艺的施工要求，无需现场施工时额外修配。这类大口径等径三通在实际工程中，常被用于大型循环水系统的支路分流、长输管线的检修旁通接口、工艺管线的介质分配节点，相比采用多个弯头、短管拼接的分支结构，一体成型的三通结构密封点更少，结构可靠性更高，后期运维的漏点排查工作量也更低。
