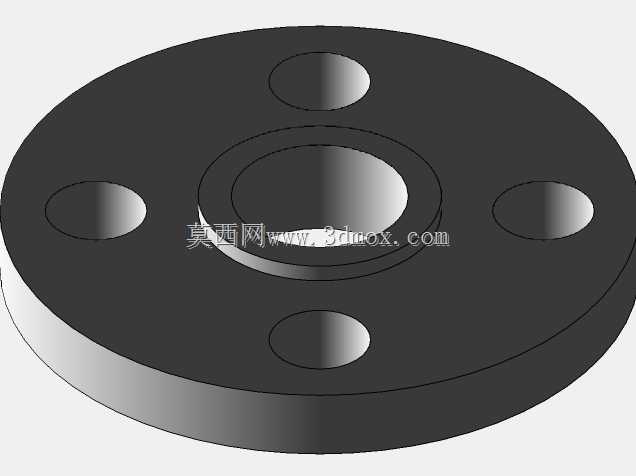

SO RF 3/4英寸150LB带颈平焊法兰结构

　　在低压流体输送管路系统里，这类带颈平焊RF面法兰是管路对接场景里应用极广的连接件，常出现在民用给排水、小型化工支路、暖通循环水、普通压缩空气管网的阀件对接位置，刚好适配3/4英寸公称通径、150LB压力等级的管路工况，和同压力等级的闸阀、减压阀、蝶阀、管道弯头做对接装配，实现管路的可拆卸连接，方便后期阀件检修、管路分段维护。从结构设计来看，这款法兰采用SO带颈平焊结构，相比板式平焊法兰，短颈结构能提升法兰整体的刚性，降低焊接位置的应力集中，焊接时管道插入法兰内孔后做角焊缝固定，对施工人员的焊接操作要求更低，现场装配效率比对焊法兰高不少，适合压力波动小、温度不超过200摄氏度的常规工况。

　　密封面选用RF突面形式，突面的加工粗糙度控制在Ra3.2-6.3区间，装配时搭配非金属垫片，比如橡胶石棉垫、改性四氟垫，就能在150LB对应的公称压力下实现可靠密封，避免管路内介质渗漏。法兰盘上均匀分布4个螺栓通孔，孔位的分度圆直径、螺栓孔直径都严格匹配美标150LB压力等级的尺寸规范，现场安装时不需要额外扩孔或者调整孔位，和同规格的法兰、阀件法兰盘能直接对齐穿装螺栓。设计建模时，首先确定法兰的公称通径匹配3/4英寸管道外径，法兰内孔留出合理的管道插入间隙，短颈的高度根据法兰整体刚度要求做了优化，既不会因为颈高过高增加不必要的材料成本，也不会因为颈高过短导致焊接时热量传递到密封面造成密封面变形。

　　法兰盘的厚度经过刚度校核，在螺栓预紧力作用下，法兰盘的变形量控制在密封允许的范围内，不会因为法兰翘曲导致垫片压合不均出现渗漏。螺栓孔的位置度公差严格控制，保证跨线安装时孔位对齐，不会出现螺栓强行穿装带来的附加装配应力。实际选型使用时，要注意安装边界：法兰背部和管道焊接时，要做好密封面的防护，避免焊接飞溅损伤突面的密封精度；螺栓紧固时要采用对角分次拧紧的方式，保证各个螺栓的预紧力均匀，避免单侧受力过大导致法兰变形；配套的垫片尺寸要和突面密封面匹配，不能过大或者过小，否则会影响密封效果。

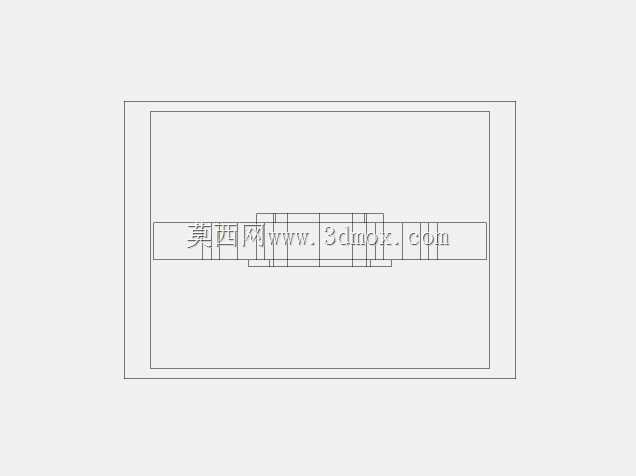

　　这类法兰的三维建模过程中，要重点关注各个配合尺寸的公差匹配，比如内孔和管道的配合间隙、密封面的平面度要求、螺栓孔的位置度，这些参数直接影响后续实际加工和现场装配的可行性，建模时不能只做外形示意，要把实际安装需要的工艺尺寸都还原到位，方便后续做管路装配干涉检查、施工材料统计的时候直接调用模型，减少现场安装时出现尺寸不匹配的问题。
