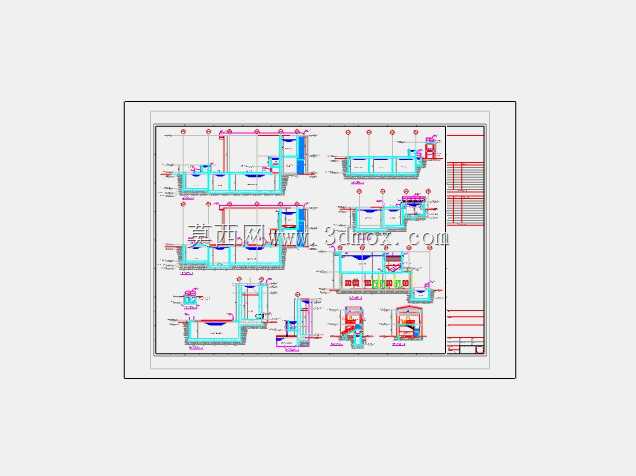

这套水处理厂WTP布局设计,核心围绕市政供水、工业循环水、污废水达标处理等场景的落地需求搭建,在前期方案推演阶段就充分考虑了不同处理单元的衔接逻辑,避免后期施工阶段出现管线碰撞、设备检修空间不足、水力流程不畅等常见工程问题。从布局逻辑来看,设计阶段先梳理完整水处理流程的水头损失,按照进水格栅、沉砂、混凝沉淀、过滤、消毒、清水存储、出水配送的顺序排布构筑物,同时预留污泥处理、药剂投加的辅助功能区,各功能块之间的通道宽度既满足日常巡检的人行需求,也预留了大型设备吊装、滤料更换的作业空间,避免后期运维阶段出现设备无法进场更换的问题。
在管线排布层面,设计中区分了工艺水管、加药管、排泥管、溢流管、放空管的走向与标高,不同功能管线之间预留足够的安装间距,避免不同介质管线交叉干扰,同时在关键节点预留阀门安装位与检修操作空间,匹配现场操作的实际需求,比如排泥阀的操作位设置在巡检通道侧,不需要运维人员下到池体周边就能完成排泥操作,大幅降低日常运维的安全风险。构筑物的尺寸设计充分匹配处理规模的水力停留时间要求,比如沉淀池的长宽比、池深参数严格按照表面负荷、停留时间的工程计算值确定,过滤单元的滤板排布、反冲洗管线的布置也预留了足够的安装边界,池体之间的连接渠尺寸匹配峰值流量下的过流能力,避免出现雍水、溢流的问题。
在辅助设施布局上,加药间的位置靠近投加点,缩短药剂输送管线的长度,减少药剂在管线内的沉积堵塞风险,污泥处理区设置在厂区地势相对较低的位置,方便排泥管线依靠重力流输送污泥,减少污泥泵的配置数量与运行能耗,同时厂区的巡检通道形成闭环,不需要运维人员折返就能完成全流程的巡检作业。这套布局设计在建模阶段就同步完成了各构筑物、管线的标高校验,提前规避了不同专业管线碰撞的问题,可直接用于方案汇报、初步设计阶段的技术交底,也能作为后续施工图深化的基础框架,帮助设计人员快速调整不同处理规模下的布局参数,减少重复建模的工作量。
