单级圆柱齿轮传动变速器装配结构设计

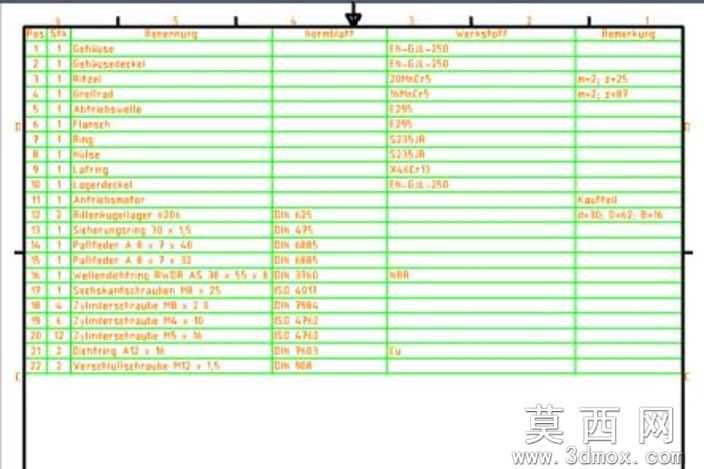

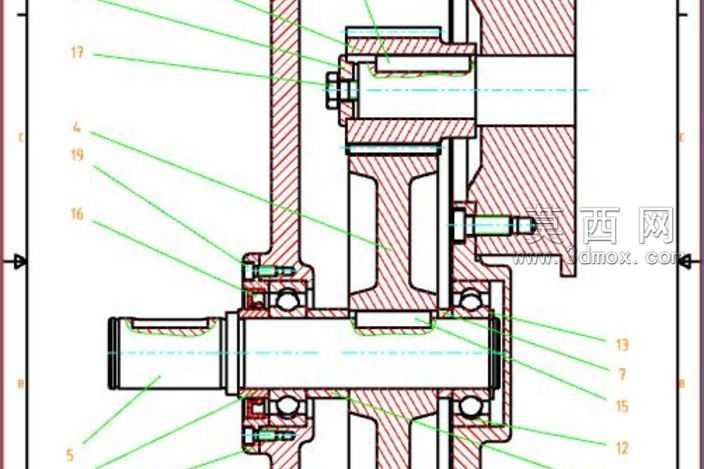

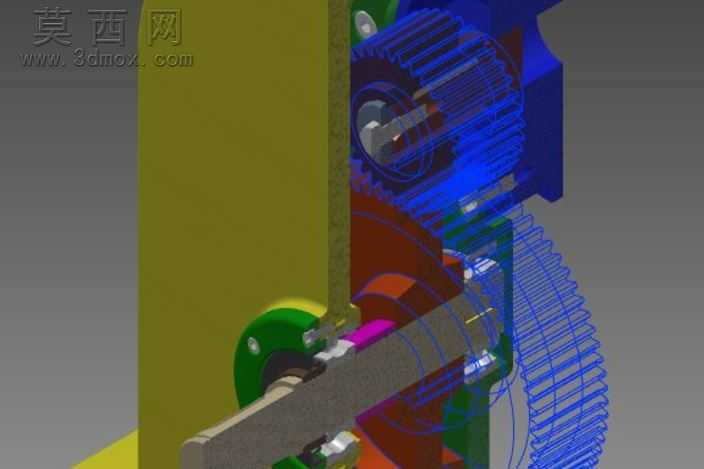

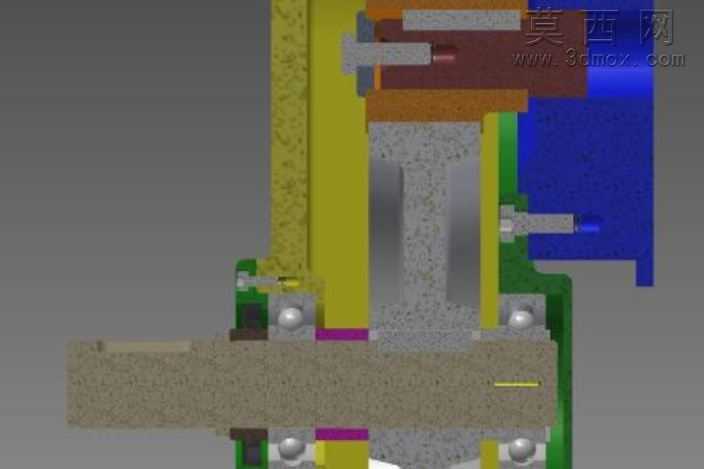

本作品为单级圆柱齿轮变速器的三维装配模型，建模过程严格遵循机械设计规范，先完成各基础零件的参数化建模，再按照实际装配约束完成整体组装。建模阶段首先对输入输出轴进行参数化绘制，根据传动扭矩要求确定轴径尺寸，预留轴承安装位、齿轮配合轴段以及密封件安装槽，轴肩位置严格匹配零件定位需求，避免出现装配干涉。齿轮零件按照渐开线圆柱齿轮标准生成齿廓，设定合理的模数、齿数与压力角参数，齿面精度按照通用传动要求设置，轮毂部分设计键槽结构用于和轴实现周向固定。轴承选用标准深沟球轴承，建模时还原内外圈、滚动体与保持架的完整结构，保证和轴、箱体轴承孔的配合尺寸精准。箱体部分采用剖分式结构设计，既满足内部齿轮、轴系的安装需求，也设置了轴承端盖的安装止口，端盖上预留密封槽用于安装毡圈油封，避免传动过程中润滑油泄漏同时阻挡外界粉尘进入。装配过程中按照实际装配顺序依次完成轴上零件的定位：先将轴承热装到轴的对应轴段，再安装齿轮并通过平键实现周向固定，齿轮两侧设置轴套实现轴向定位，随后将整个轴系装入箱体轴承孔，安装两端轴承端盖并通过螺栓紧固，最后完成箱体连接螺栓、油标、油塞等附属零件的装配。渲染阶段对不同零件赋予差异化材质：轴类零件采用调质钢材质，表面设置哑光金属质感；齿轮零件采用合金结构钢材质，齿面设置轻微磨削纹理；箱体采用铸铁材质，表面做喷漆质感处理；密封件、垫片采用橡胶材质，螺栓等标准件采用镀锌钢的亮面金属质感，通过材质区分清晰展现各零件的功能与装配层次。整体设计思路围绕紧凑化、易装配、易维护展开，在保证传动强度的前提下尽可能缩小整体体积，各零件的配合公差均按照机械设计手册推荐值选取，既保证转动零件的运转灵活性，也保证固定零件的连接可靠性，可用于机械原理教学演示、传动方案选型参考以及相关产品的设计参考。
