高低差产线用丝杆升降皮带周转输送设备

　　在离散制造的车间产线布局中，经常会遇到不同工段流水线存在高度差、无法直接实现物料平顺流转的问题，这类场景下常规的固定高度皮带线无法满足跨高度接驳需求，人工搬运转接不仅效率低下，还容易在转运过程中造成工件磕碰损伤，尤其针对电子装配、小件机加工、包装分拣这类节拍要求稳定的产线，物料转接的平顺性直接影响整线稼动率。这款升降输送周转设备正是针对这类跨高度产线接驳场景设计，核心功能是实现存在高低差的两条流水线之间的物料自动周转，无需额外配置移栽机械手或者复杂的顶升移栽机构，就能完成不同高度工位间的物料传递。

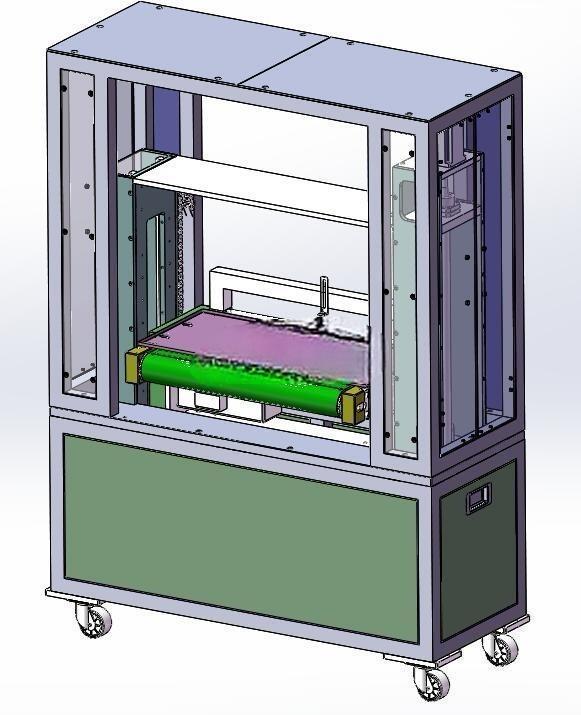

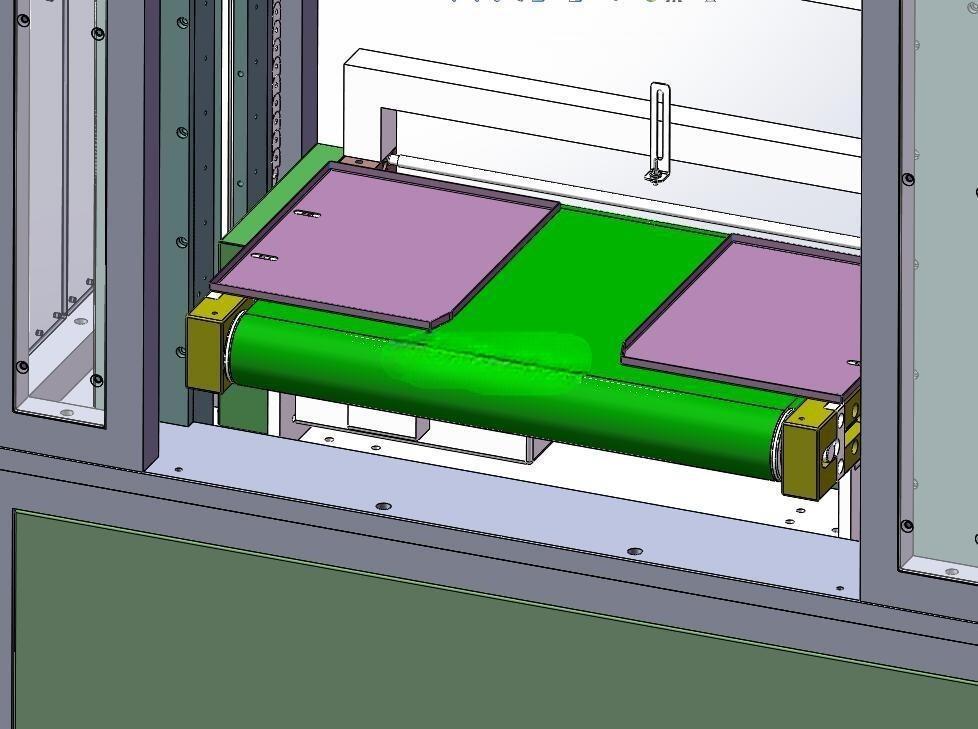

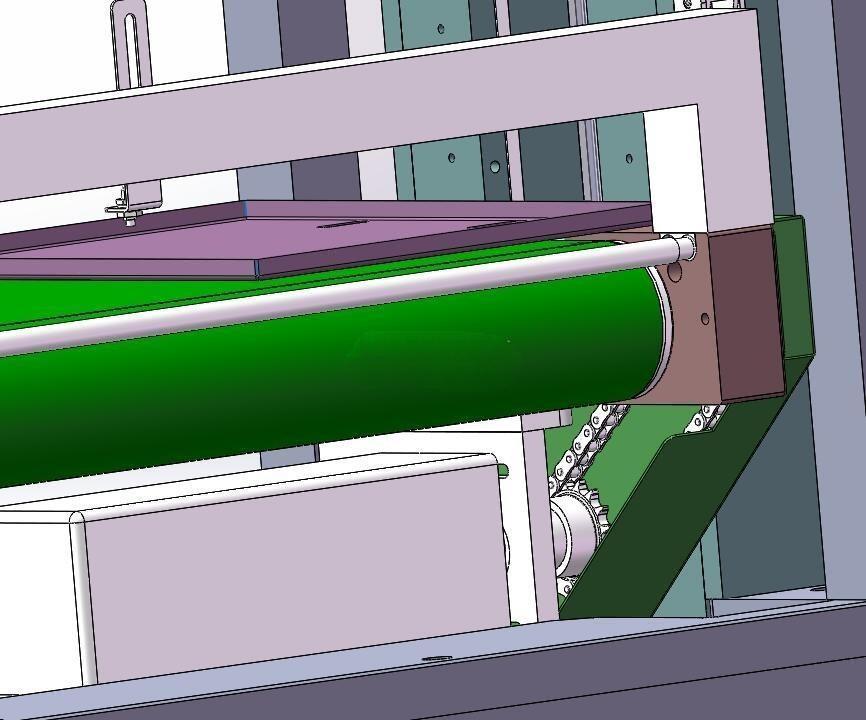

　　设备主体采用铝型材搭建框架结构，整体安装边界适配常规标准皮带线的对接尺寸，框架两侧布置直线导轨作为升降运动的导向副，避免升降过程中出现偏载卡顿，升降驱动采用丝杆电机组合结构，相比气缸顶升的方案，丝杆传动的位置控制精度更高，可根据上下游产线的实际高度差任意调整输送面的停留高度，适配不同高度差的产线对接需求，不会出现气缸行程固定无法适配多高度场景的局限。输送段采用平皮带作为载料输送面，皮带面宽度适配常见的工装板或者盒装工件尺寸，两端的驱动辊与从动辊做了腰形张紧调节结构，后期维护时可快速调整皮带张紧度，避免皮带打滑跑偏；输送段的两侧设置了简易挡边，防止物料在输送或者升降过程中从侧面滑落。

　　从设计逻辑来看，这款设备优先考虑了产线改造的适配性，整体框架的安装脚座预留了腰形安装孔，可直接在现有车间地面固定，不需要对原有产线做大规模改动；升降行程覆盖常规车间流水线0.4米到1.2米的常见高度差范围，输送速度可匹配上下游产线的节拍，不会出现物料堆积或者断流的情况。设备的结构布局做了充分的空间优化，驱动电机、丝杆传动副都布置在框架内侧，不会占用额外的产线侧边空间，电气走线全部沿铝型材槽内布置，外观整洁同时避免车间作业过程中剐蹭线路造成故障。

　　在实际应用中，这款设备既可以作为两条固定高度差流水线的固定接驳站，也可以通过调整升降停留位置，对接一条主线和多条不同高度的支线，实现单工位向多高度工位分料的功能，相比多段固定皮带线加移栽机构的方案，整体结构更紧凑，故障点更少，维护成本更低，适合中小件加工、装配、包装类产线的跨高度物料转运场景。
