双导杆导向式工装夹具三维结构设计

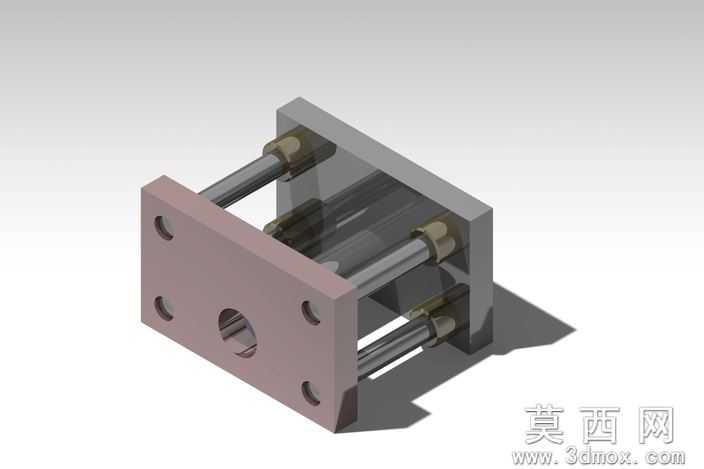

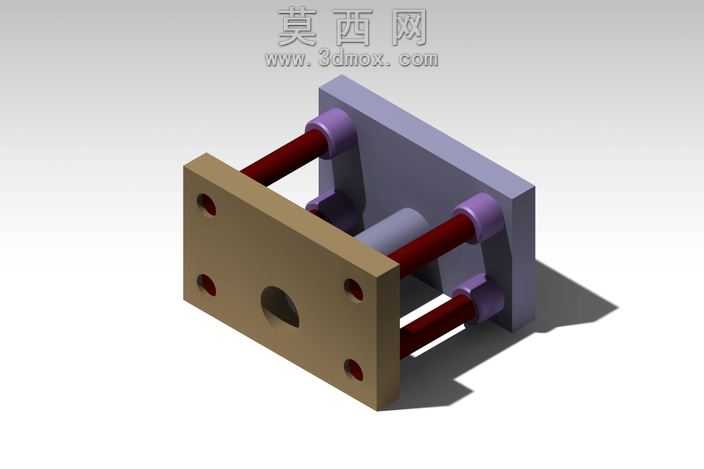

本作品为双导杆导向式工装夹具的三维建模设计成果，建模阶段采用参数化特征建模思路，先完成核心安装基座的轮廓绘制，通过拉伸、切除等基础特征构建基座的主体结构，针对基座上的安装孔位采用阵列特征完成排布，保证孔位间距的精度符合工装安装的同轴度要求。导向部分选用两根平行圆柱导杆作为运动导向载体，建模时严格控制导杆的圆柱度公差，导杆两端通过铜质衬套与两侧安装板连接，衬套与导杆的配合间隙按照滑动配合的标准参数设置，既保证运动过程的顺滑度，又避免间隙过大导致的导向偏移。前端安装板为夹装作业的工作面，板面设置有中心定位孔与周边安装孔，中心孔用于工件的初定位，周边孔用于安装不同规格的夹头，可适配多种外形工件的装夹需求。材质渲染阶段，基座部分采用灰铸铁材质表现，调整材质的粗糙度参数还原铸铁件的哑光磨砂质感，导杆部分采用抛光不锈钢材质，添加适度的反射效果表现金属杆件的光洁度，衬套部分添加黄铜材质的色泽与轻微做旧效果，模拟实际使用过程中的磨损质感，前端安装板采用阳极氧化粉色铝合金材质，区分不同功能部件的同时提升模型的视觉辨识度。结构设计上采用对称式布局，两根导杆平行布置保证受力均匀，后端安装板与基座为一体化结构，提升整体工装的刚性，导杆的行程根据常规工装的作业范围设置，可满足多数小尺寸工件的装夹行程需求。建模过程中对所有运动部件进行了干涉检查，确认导杆滑动过程中与衬套、安装板无硬干涉，各连接部位的装配关系符合机械装配的工艺要求，整体模型结构紧凑，导向精度稳定，可直接用于工装设计的参考验证，也可作为自动化生产线中定位夹紧模块的设计原型使用。
