带加强筋结构的立式储水罐体设计

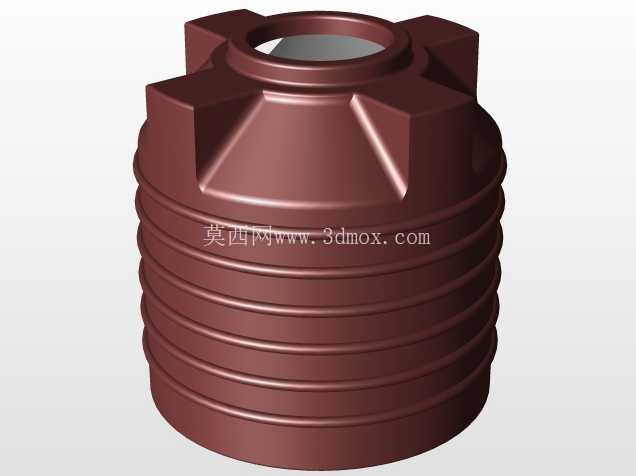

　　这款立式储水罐体的设计，首先要匹配民用给排水、小型工业循环水系统、农田临时灌溉储水、家装增压供水配套等多场景的使用需求，日常工况下需要承受0.1MPa以内的静水压，同时要适配户外露天放置的抗老化、抗形变要求，因此在结构设计上做了多维度的工程考量。从外形结构来看，罐体整体采用回转体基础构型，顶部设置内凹式圆形接口，接口周边均匀分布四个凸台式加强结构，这部分结构一方面是为了匹配顶部端盖、进水阀组或者液位检测组件的安装定位，四个凸台可以作为安装时的受力卡位，避免安装阀件时罐体表面打滑，同时也能强化顶部开口处的结构强度——因为顶部开口是罐体整体应力集中的核心区域，储水时水体静压力会对开口边缘产生持续的外张力，四个径向延伸的凸台相当于在开口位置加设了径向加强肋，能分散开口处的应力，避免长期使用后开口位置出现开裂变形。

　　罐体侧壁设计了多道等距分布的环形外凸加强筋，这部分结构是滚塑或者吹塑成型塑料罐体的经典强化结构，相比光滑侧壁的罐体，环形加强筋可以在不增加整体壁厚的前提下，将罐体侧壁的抗外压、抗内压能力提升40%以上，既可以避免罐体满水时侧壁鼓胀变形，也能在空罐堆叠运输时承受上层罐体的压力，减少运输过程中的瘪罐风险。从安装边界来看，罐体底部为平整的圆形封底，放置时不需要额外的固定支架，只要放置面平整度误差不超过5mm即可稳定安放，底部直径略小于罐体中部最大直径，放置时的接触面积足够支撑满水状态的整体重量，不会出现侧翻风险；顶部接口的内径尺寸匹配常规DN50规格的管道连接件，可以直接对接市面上通用的进水阀、出水阀、液位浮球阀等配件，不需要额外定制转接头，降低现场安装的适配成本。

　　在设计思路上，这款罐体没有采用多余的异形结构，整体构型完全围绕成型便利性、结构强度、安装通用性三个核心维度展开：顶部的四个凸台在成型时可以作为模具的定位基准，减少成型过程中的坯料偏移，保证罐体壁厚均匀；环形加强筋的间距经过反复校核，既不会因为间距过小导致成型时材料堆积出现缩痕，也不会因为间距过大导致侧壁强度不足，每道加强筋的凸起高度控制在8mm，圆角过渡半径不小于3mm，避免应力集中在筋根位置导致长期使用后出现裂纹。实际使用中，这类罐体除了储存常温清水之外，也可以适配低浓度酸碱溶液、农用化肥溶液的临时储存，结构上的圆角过渡设计也避免了罐体内部出现清洁死角，冲洗时可以顺着环形筋的弧度将内部沉积的杂质完全排出，不会出现积液残留的问题。

　　和同容积的光滑壁罐体相比，这款带加强筋的罐体壁厚可以减薄15%左右，在保证结构强度的前提下降低了材料成本，同时外壁的环形筋也可以作为罐体搬运时的手持卡位，人工搬运时可以扣住环形筋借力，不需要额外设置搬运把手，进一步简化了罐体的整体结构。顶部接口的内凹设计也可以在安装端盖之后，让端盖顶面和罐体顶部凸台的顶面齐平，避免端盖突出罐体顶部，这样空罐堆叠时上层罐体可以平稳放置在下层罐体的顶部，不会压坏突出的阀件或者端盖，提升仓储运输的空间利用率。
