教学用摆动运动演示机构结构设计

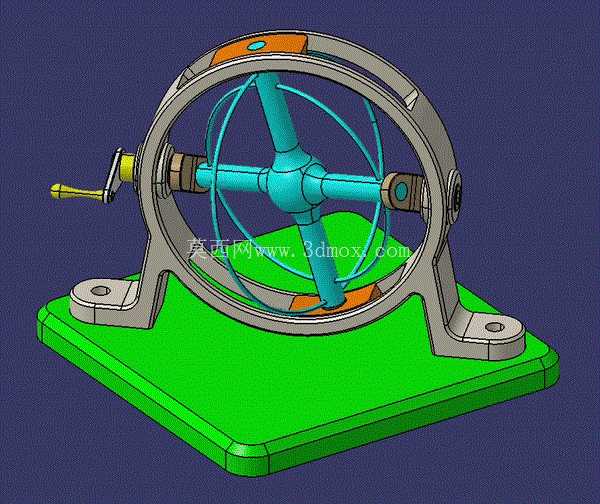

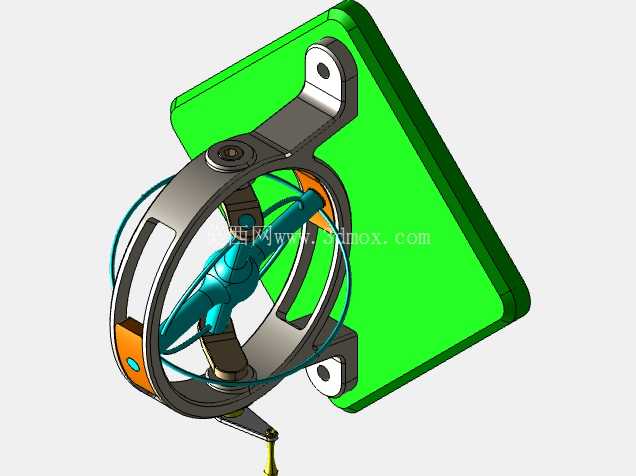

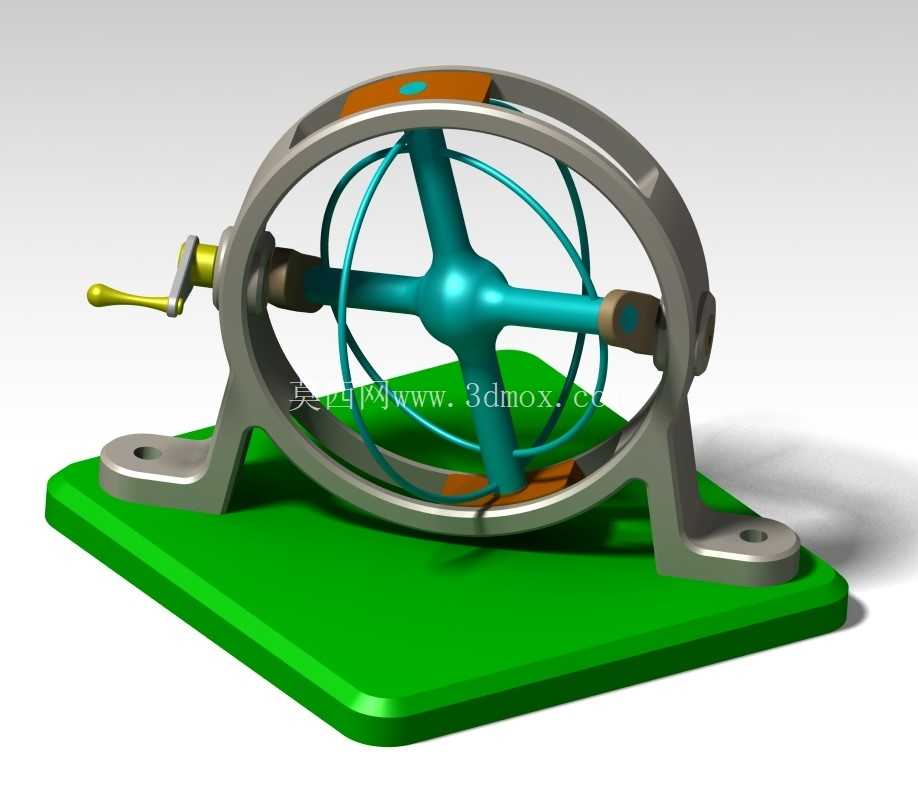

　　这套摆动机构主要面向机械原理教学场景设计，可直观展示空间摆动运动的传递逻辑，帮助学习者理解转动输入到往复摆动输出的转换过程，也可作为小型自动化设备中摆动工位的原理验证载体，适配轻工生产线中需要周期性往复摆转的执行端需求，比如小型物料的翻转推送、工位间的角度转移动作都能参考该结构的运动逻辑做适配改造。从结构组成来看，整套机构通过底部方形安装基座提供稳定支撑，基座上设置两处带安装孔的支撑脚，可通过螺栓直接固定在实验台或者设备安装面板上，安装孔的位置公差按照常规工装安装标准设计，适配M6规格的紧固螺栓，基座整体厚度预留足够的刚性余量，避免机构高速摆动时出现共振偏移。

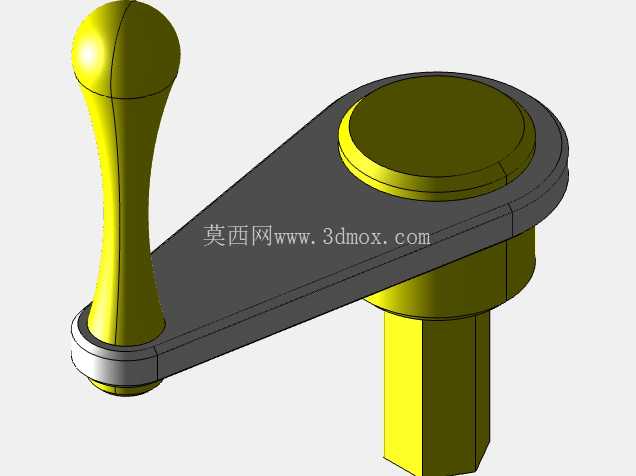

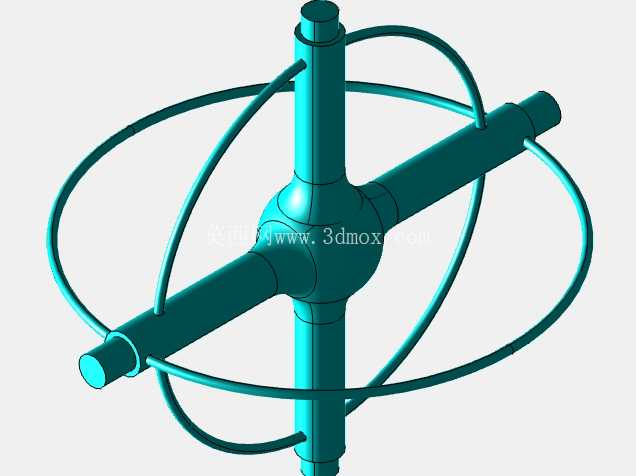

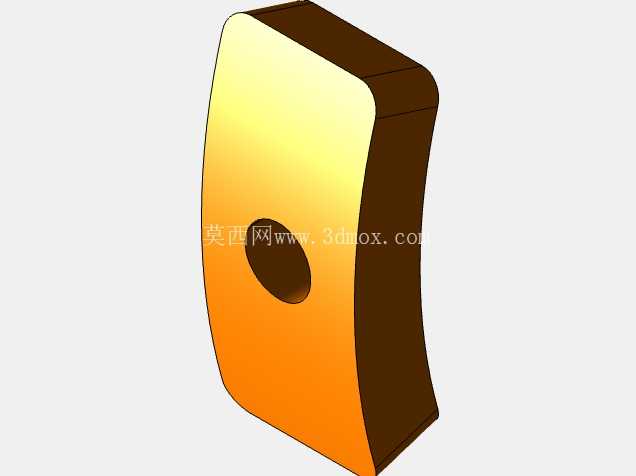

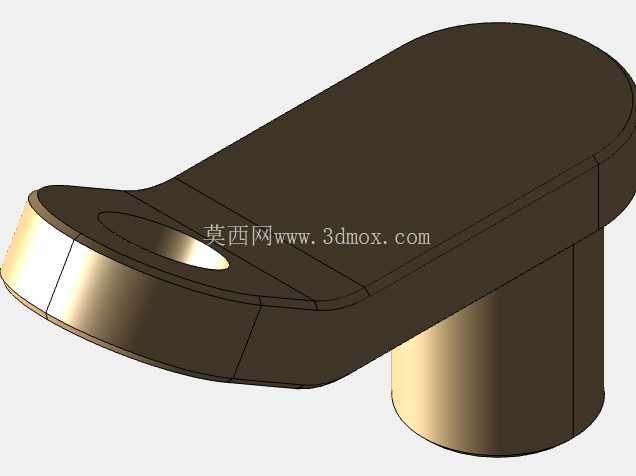

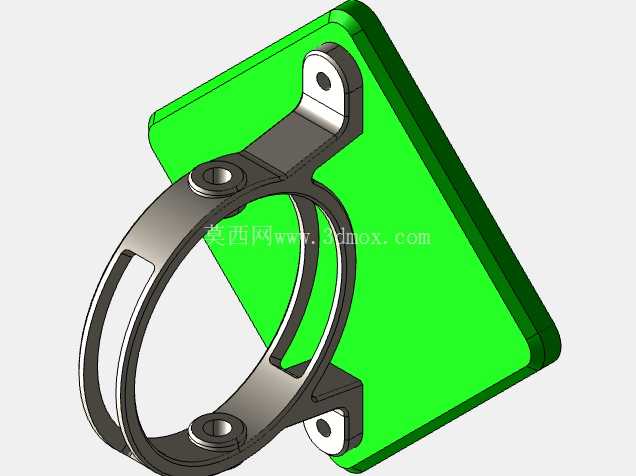

　　环形外框架作为摆动运动的承载主体，通过两端的转轴与支撑脚连接，转轴处设置耐磨衬套，减少长期往复转动带来的磨损，衬套选用自润滑材质，无需频繁加注润滑脂即可满足教学场景下长期反复演示的使用需求。框架内部的十字形传动芯轴是运动传递的核心部件，芯轴中心为球形铰接结构，可实现多自由度的转动传递，输入端连接侧面的手摇柄，摇柄与转轴之间通过销钉固定，转动手摇柄时，动力通过芯轴传递到环形框架，带动框架围绕支撑转轴做周期性的往复摆动，内部的环形限位筋条可约束芯轴的摆动角度范围，避免运动超程造成结构卡滞。设计过程中优先考虑了运动的可视化效果，所有传动部件均做了外露处理，没有额外的外壳遮挡，学习者可以直接观察到每个零件的运动状态和动力传递路径，支撑脚与基座采用一体化设计，减少装配环节的累计误差，保证转轴的同轴度，降低运动过程中的阻尼。安装边界方面，整套机构的外接轮廓以基座为最大基准，横向宽度不超过支撑脚外侧间距，纵向长度不超出基座前后边缘，摆动过程中环形框架的最大外摆轨迹不会超出基座的投影范围，安装时无需额外预留周边避让空间，适合在桌面实验台、教学展示柜等有限空间内布置。

　　零件之间的装配配合均按照中等精度公差设计，转轴与衬套采用间隙配合，既保证转动顺畅，又不会出现过大的旷量，芯轴与中心球头的配合面做了抛光处理，减少转动摩擦阻力，手摇柄的握持端做了圆弧过渡，手动操作时不会出现硌手的问题。在实际教学应用中，该机构可配合运动学分析软件做运动轨迹采集，通过在框架上粘贴标记点，即可用高速相机捕捉摆动过程中的角度变化、速度曲线，帮助学习者理解空间连杆机构的运动学计算方法，也可作为机械装配实训的载体，让学习者从单个零件开始完成整套机构的装配、调试，掌握转动副、铰接结构的装配要点。

　　针对工业场景的适配改造，可将手摇输入端替换为伺服电机，通过控制电机的转速、转角，精准调节摆动机构的摆动频率和摆角范围，适配不同生产工位的动作需求，比如给小型工件做表面喷涂时的摆动工位、电子元件组装时的角度翻转工位，都能基于该核心结构做尺寸缩放和材质升级，将演示用的塑料材质替换为铝合金或者不锈钢材质，即可满足工业场景下的负载和使用寿命要求。结构设计上没有采用复杂的异形零件，所有零件均可通过常规的车、铣、钻工艺加工完成，不需要特殊的加工设备，加工成本可控，适合批量生产作为教学教具使用，零件之间的连接尽量采用标准紧固件，减少专用零件的使用比例，后期维护更换配件时可直接采购标准件，降低维护成本。
