减压阀用弧形夹持安装支座结构设计

　　在工业流体管路系统的减压阀安装布局中，这类带弧形夹持腔的安装支座是承担阀体定位、载荷传导的核心支撑零件，区别于常规平板式安装座，它的结构设计完全匹配减压阀阀体的圆柱段外形，能在不额外增加管夹配件的前提下，实现阀体与安装基面的刚性连接，减少管路运行过程中因介质压力波动产生的振动位移。从实际应用场景来看，这类支座多用于中小型压缩空气、低压输水管道的减压阀组安装，常见于车间气动管路排布、小型设备流体控制单元的集成安装工位，安装基面多为设备机架方管、墙面预埋钢板或者管路支架的安装平面，不需要额外加工适配槽位，仅通过底座的三个安装孔即可完成固定。

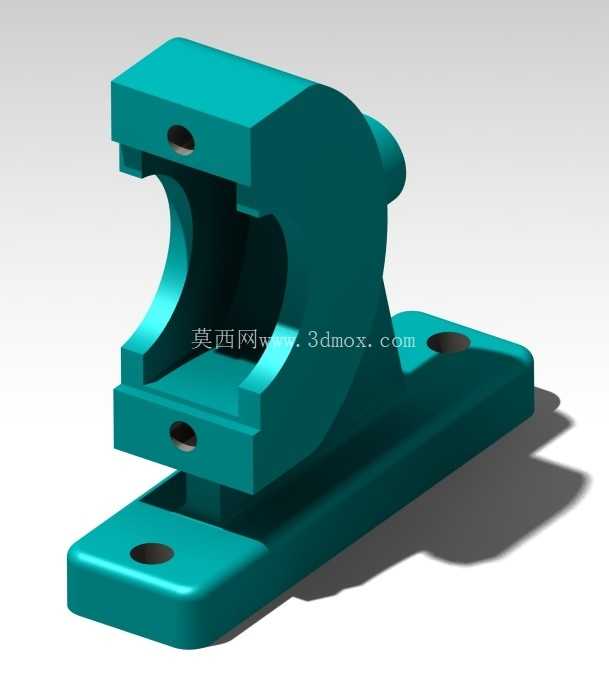

　　从功能特性上看，支座上部的C型弧形夹持腔是核心功能区域，内腔的圆弧半径与减压阀阀体的夹持段外径做了公差配合设计，单边间隙控制在0.1-0.2mm之间，既可以保证阀体顺利卡入就位，又能限制阀体在径向的窜动；夹持腔上下两个凸台各预留了同轴的螺纹安装孔，安装时通过锁紧螺钉从上下两个方向顶紧阀体圆柱面，形成两点对称锁紧的受力结构，相比单侧锁紧的结构，能避免锁紧力偏心导致的阀体偏移，保证减压阀的进出口轴线与管路轴线同轴度偏差控制在允许范围内。下部的安装底座做了加宽加厚设计，底座长度方向延伸出夹持腔的投影范围，三个安装孔呈三角形分布，其中两个孔沿底座长度方向排布在夹持腔正下方，第三个孔布置在底座伸出端，这种孔位布局能有效抵消阀体受到的管路轴向推力，防止长期运行后支座出现松动偏转。

　　设计思路上，首先是基于安装边界的约束做结构拓扑优化，底座的安装孔中心距、安装面到夹持腔轴线的高度尺寸，都匹配常规DN15-DN25口径减压阀的安装高度要求，夹持腔的开口方向与底座安装面平行，保证阀体安装后进出口处于水平状态，符合流体管路“横平竖直”的排布规范。其次是受力路径的优化，夹持腔承受的锁紧力、阀体振动载荷通过中间的连接立板直接传导到底座安装面，立板与弧形腔、底座的衔接位置都做了R3-R5的铸造圆角过渡，避免应力集中导致的支座断裂，同时在立板与底座的衔接处做了局部加厚处理，提升支座的抗弯曲强度。整个零件采用一体铸造成型后再做机加工的工艺路线，夹持腔的圆弧面、安装孔的端面、底座的安装底面都预留了0.5-1mm的加工余量，既可以保证安装面的平面度、孔位的位置精度，又能控制加工成本，不需要复杂的五轴加工设备，普通铣床、钻床即可完成后续机加工工序。

　　从安装边界尺寸来看，底座总长度控制在120mm左右，宽度为45mm，底座厚度为8mm，能适配M6-M8规格的膨胀螺栓或者机螺钉安装，不需要过大的安装空间；夹持腔的轴线到底座安装面的高度为50mm，预留了足够的管路连接操作空间，安装阀体时不需要额外抬高管路，也不会出现阀体与安装基面干涉的情况。夹持腔上下凸台的螺纹孔为M5规格，锁紧螺钉的长度选择12-15mm即可，顶紧后螺钉端面不会突出凸台外表面，避免与周边管路或者其他配件产生干涉。整个支座的外形没有尖锐棱角，所有外露边缘都做了倒角处理，既可以避免安装过程中划伤操作人员，也能减少铸造过程中的飞边毛刺，提升零件的外观质量。在实际选型使用时，只需要确认减压阀夹持段的外径与支座弧形腔内径匹配，安装基面的平面度不大于0.1mm/m，即可保证安装后的支撑稳定性，不需要额外定制专用的安装支架，能有效缩短管路系统的安装周期，降低现场安装的配件成本。
