减压阀用弯柄式阀芯传动组件结构

项目分类:阀门 发布时间:2024-12-10 ID:841608
  • 减压阀用弯柄式阀芯传动组件结构
  • 减压阀用弯柄式阀芯传动组件结构

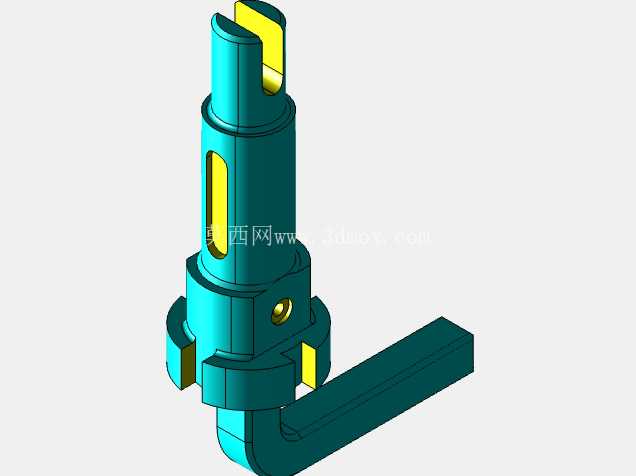

  这套弯柄式阀芯传动组件,是减压阀内部实现压力调节、流道通断控制的核心执行零件,主要应用在工业管路调压系统、教学演示用阀组实训台、小型流体控制实验装置当中,承担着把外部手动调节的扭矩传递到阀芯节流端,改变节流口过流面积,最终实现出口压力稳定控制的作用。从结构设计来看,组件采用一体式弯柄与阶梯轴集成的布局,弯柄段做了直角弯折处理,弯折处做了R角过渡避免应力集中,操作时可以借助弯折结构获得更大的力臂,手动调节时不需要过大的握持力就能带动轴体转动,适合需要频繁微调压力的工况。

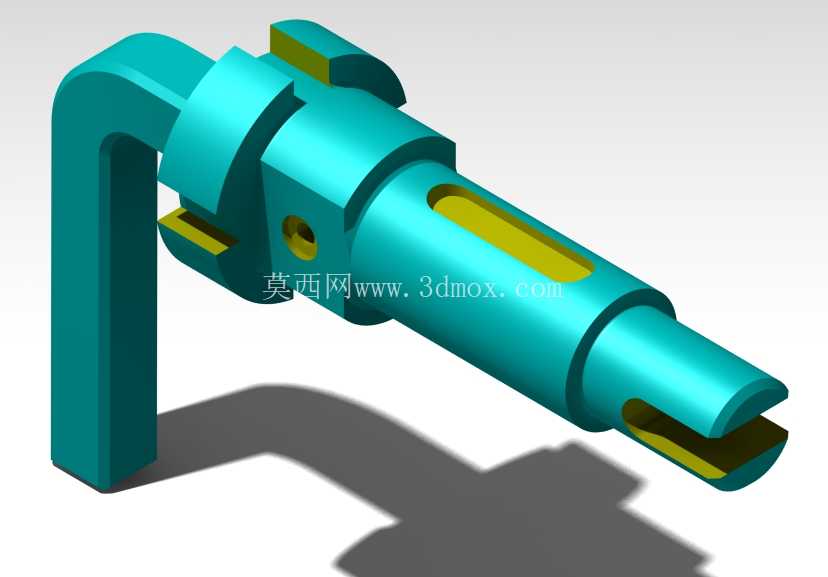

  轴体部分采用多阶梯轴设计,不同轴径段分别对应阀体内的密封腔、支撑腔、节流配合段,每一段轴肩都做了倒角处理,既方便装配时顺利穿入阀体内的衬套与密封件,也能避免锐边割伤橡胶密封圈。轴体上开设的多处键槽与缺口结构,分别对应不同的功能:长条形通槽是和节流套配合的导向槽,转动时可以带动节流套同步旋转改变过流窗口的对齐面积;端部的开口槽是和阀座端的定位销配合的限位结构,防止调节时轴体出现轴向窜动,保证节流位置的精度;轴身中部的径向小孔是压力平衡孔,连通轴体两端的腔室,避免阀内压差过大导致轴体转动卡滞,调节时出现卡顿、跳压的问题。

  从安装边界来看,轴体最大直径段和阀体内孔采用间隙配合,配合公差控制在H7/g6区间,既保证转动灵活,又不会出现过大的间隙导致内泄漏;弯柄的外伸长度经过核算,转动时不会和阀体外部的安装法兰、管路接头产生运动干涉,全行程转动角度控制在90度范围内,对应减压阀从全闭到全开的调节区间,操作时可以通过弯柄的指向直观判断当前阀门的开度状态。设计时特意在轴体与密封件接触的轴段做了表面粗糙度优化,粗糙度值控制在Ra0.8以下,减少密封件的磨损,延长整套阀组的维护周期;轴体上的所有槽口边缘都做了0.2mm的倒钝处理,避免装配和工作过程中产生的铁屑、毛刺卡入密封腔造成密封失效。

  在教学实训场景中,这套组件可以单独拆出演示减压阀的调节原理,让学习者直观理解扭矩传递、节流调压、压力平衡的机械逻辑;在实际工业阀组应用中,这套结构的零件加工难度低,所有特征都可以通过普通车削、铣削工序完成,不需要特殊的加工设备,制造成本可控,同时结构可靠性高,没有复杂的异形薄壁结构,能承受常规管路中的压力冲击,不会因为频繁调节出现结构断裂、变形的问题。装配时只需要从阀体的调节端依次装入密封件、衬套,再将该组件穿入,端部装入限位销即可完成组装,不需要专用的工装夹具,现场维护更换也十分便捷。
