家用晾衣夹持弹簧塑料夹结构设计

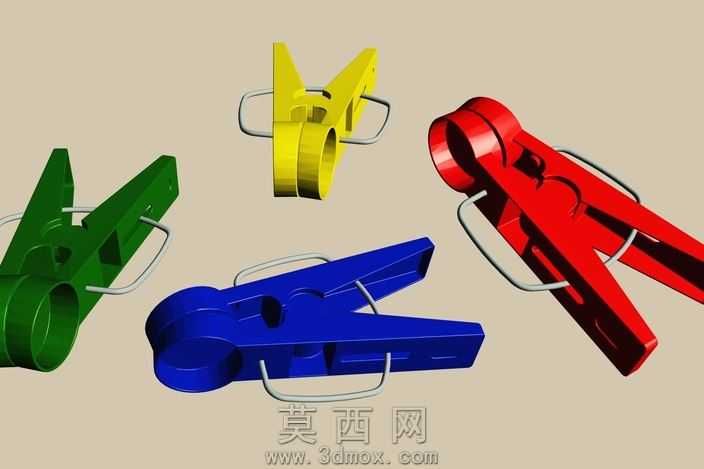

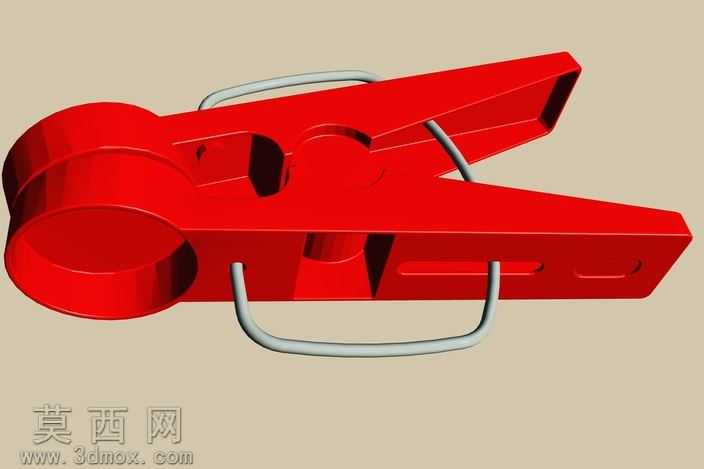

本作品为日常家用晾衣夹的三维参数化建模设计，整体采用对称式夹体配合扭转弹簧的经典夹持结构，建模过程中首先基于夹体的功能需求绘制二维轮廓草图，对夹头的咬合齿区、中部的铰接转轴位、尾部的弹簧安装槽位分别进行尺寸约束，确保各部位的配合公差符合实际生产的注塑件精度要求。建模时优先使用实体拉伸命令生成夹体的基础毛坯，再通过切除命令加工出铰接孔、弹簧避让槽、夹头的防滑咬合纹路，同时对夹体所有外边缘做0.5mm的圆角倒钝处理，既避免使用时的锐边划伤风险，也符合注塑件的脱模工艺要求。扭转弹簧部分采用螺旋扫描命令生成，严格匹配弹簧的线径、圈数、两端支脚的弯折角度，确保弹簧装配后能够为夹体提供稳定的夹持预紧力，支脚与夹体尾部卡槽的配合尺寸经过反复校验，装配后无松脱、卡滞问题。材质渲染阶段，夹体主体赋予高光泽红色ABS塑料材质，调整材质的漫反射、高光参数还原普通日用塑料的质感，弹簧部分赋予哑光镀锌金属材质，添加细微的金属颗粒纹理提升真实感，场景采用浅米色纯色背景搭配柔和的三点布光，清晰展现夹体的整体形态与结构细节。设计过程中充分考虑产品的使用场景，夹头的咬合面做了细密的横向防滑齿设计，能够增大与织物、晾衣绳的接触摩擦力，避免衣物被风吹落，夹体尾部的按压区做了加宽处理，按压时受力更均匀，开合手感更舒适，整体结构简单可靠，零件数量少，适合大规模注塑生产，装配流程简便，能够满足日常晾晒衣物时的夹持固定需求。
