自走式青贮饲料收获机整机结构

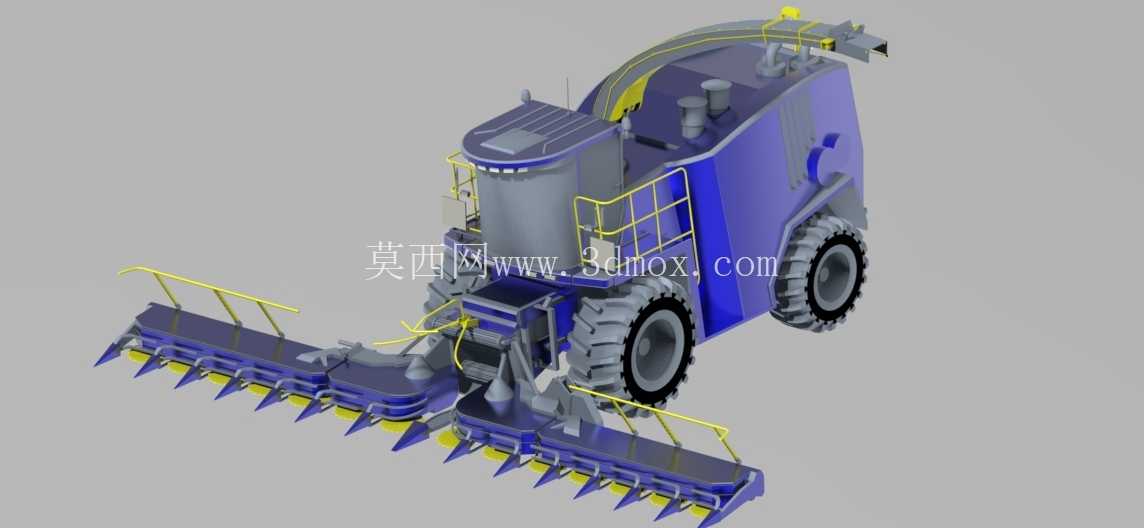

　　这套三维结构围绕大型自走式青贮饲料收获作业展开，整机采用轮式底盘承载动力系统、喂入切碎系统、抛送筒组件和前置宽幅割台，主要用于玉米秸秆、牧草、高粱等青绿作物的田间收割、喂入、切碎与抛送装车。设备在实际作业中沿作物垄向行进，前端割台先将作物收拢并切断，随后通过喂入辊把物料连续送入切碎机构，碎料经抛送筒导向运输车辆料厢，形成收获、切碎、转运一体化作业流程，适合规模化牧场、青贮种植基地和农牧合作组织在收获季集中使用。

　　从结构布置看，模型将发动机、散热系统、排气部件、液压阀组和维护平台集中在车体中后部，前部保留割台悬挂与喂入通道，使整机前后质量分配更接近田间牵引和转向需求。大直径轮胎提供较低接地压力，能够在松软田块、留茬地和湿滑场地中减小下陷风险；轮胎外缘与车架、护罩、梯子之间预留了转向和减振间隙，便于在不平路面随悬架跳动。车体侧面设置检修平台与黄色防护栏杆，平台围绕动力舱和维护点布置，人员可在停机锁定后接近滤清器、加注口和液压元件，栏杆高度与开口位置兼顾防护和日常保养空间。

　　前置割台是作业幅宽的主要决定部分，模型中割台横向展开，分禾器、拨禾链、切割装置和喂入搅龙沿宽度方向排列。分禾尖用于把倒伏或密集作物导入割台，拨禾链将作物向后扶持，切割部件在低位完成断秆，搅龙则把两侧物料汇集到中央喂入口。割台与主机之间通过悬挂架、传动轴和液压油缸连接，运输状态下可提升割台并缩短外伸量，作业状态下下降至贴近地面，同时依靠仿形结构适应田面起伏。设计时需要重点校核割台提升后的前悬质量、转向桥载荷以及最低通过角，避免坡道转移时割台铲地或整机前倾。

　　车体上部的抛送筒可围绕回转座调整方向，末端弯头控制碎料抛射轨迹，使物料能够准确落入并行行驶的运输车箱。抛送筒下方与切碎、鼓风通道衔接，内部物料流应保持平滑过渡，减少秸秆在弯头处堆积。模型中抛送筒高度需兼顾运输车栏板高度和田间树枝、线缆等通过限制，回转范围不得与驾驶室、排气管、检修平台发生干涉。出料弯头的调节通常由液压执行件完成，在结构建模时应保留连杆运动包络，确认极限角度下软管、线束和护罩均有足够安全距离。

　　驾驶室与操控区域布置在车体前部偏侧位置，前方视野覆盖割台、分禾器和喂入口，便于驾驶员对行和观察切割质量。车架内部需要布置动力传递路线，包括发动机到分动箱、切碎滚筒、喂入辊和割台工作部件的连接；液压系统则负责割台升降、抛送筒回转、转向及附属动作。管路走线应远离高温排气件和运动皮带，折弯半径满足软管寿命要求，接头位置留出扳手空间。散热模块、空滤器和排气烟囱位于动力舱上方，冷却风进排方向应避免被割台扬起的碎草堵塞，护罩网孔面积和检修拆卸顺序在详细设计中需要同步考虑。

　　外形边界方面，整机宽度主要由割台和轮胎决定，长度由前置割台、主机车架及后部抛送机构共同形成，高度则受排气系统、抛送筒和折叠状态影响。田块作业时关注割台幅宽与行距匹配，道路转场时关注割台提升后的整机长度、宽度和高度是否满足通行要求。安装层面，割台悬挂销、传动轴护罩、液压快换接头和定位锁止件应便于单人或少量人员完成挂接；轮胎、车桥、底盘护板和配重位置需要在三维环境中进行干涉检查，保证割台下落、悬架跳动、转向极限和维护门开启均不发生碰撞。该结构可为青贮机整机方案评审、割台布局优化、液压管路布置和售后维护空间校核提供直观依据。
