工作室型材弯卷滚轮机架工装

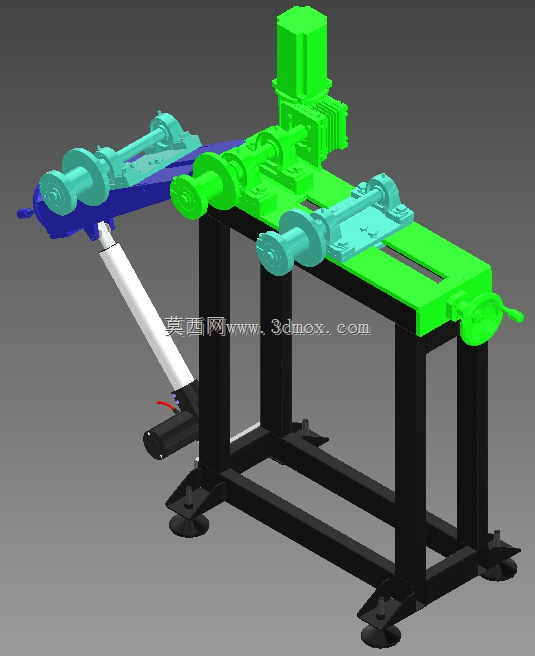

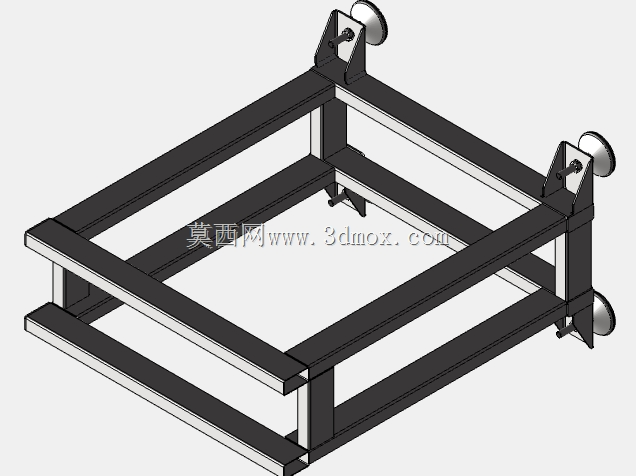

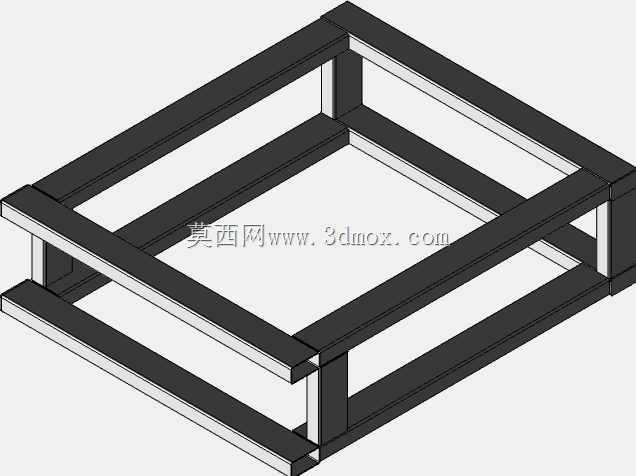

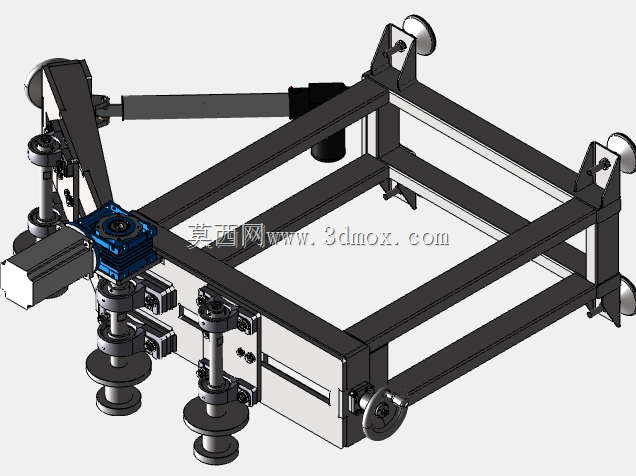

　　这套滚轮机架结构面向小型工作室里的型材弯曲与卷制作业，核心用途是把管材、方管以及方形空心型钢送入受控的成形路径，使工件在连续支撑和侧向约束下获得稳定弧度。它不是单纯的移动托架，而是围绕弯卷工序搭建的承载框架：底部由多根矩形截面梁组成双层框式骨架，梁与梁之间通过竖向支撑件形成空间桁架效果，能够承受工件进给、压弯和回转时产生的偏载。框架四角外侧布置带金属滚轮的支座，滚轮轴线与工件接触方向相匹配，既可以作为材料导入、导出时的承托点，也能在卷制过程中限制型材跳动，避免薄壁方管因局部受力过大而产生塌陷。

　　从实际使用场景看，这类装置常见于维修车间、钣金型材加工间、非标设备试制区以及个人工作室。加工对象可以是圆管、矩形管、轻型空心型钢，也可以扩展到小尺寸棒料的辅助送进。工件长度较大时，滚轮支座能够降低人工托料强度；工件需要反复弯弧时，框架提供稳定的基准面，使每次进料姿态保持一致。与大型数控卷板或弯管设备相比，该结构更强调低成本、可自制和可改造，适合批量不大但规格变化频繁的作业环境。

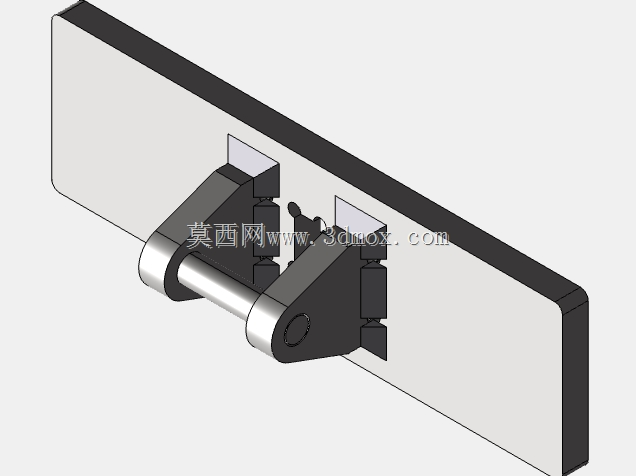

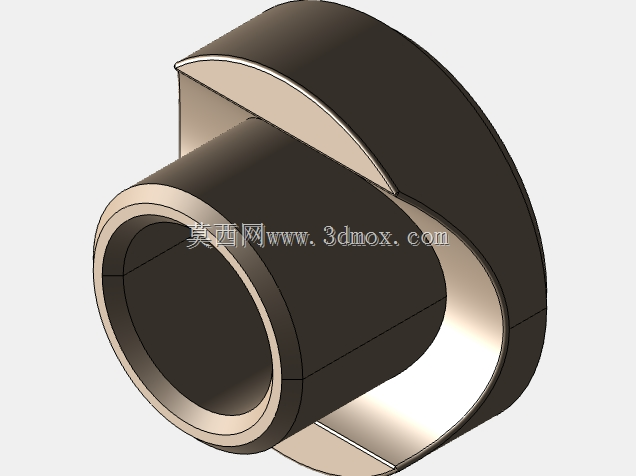

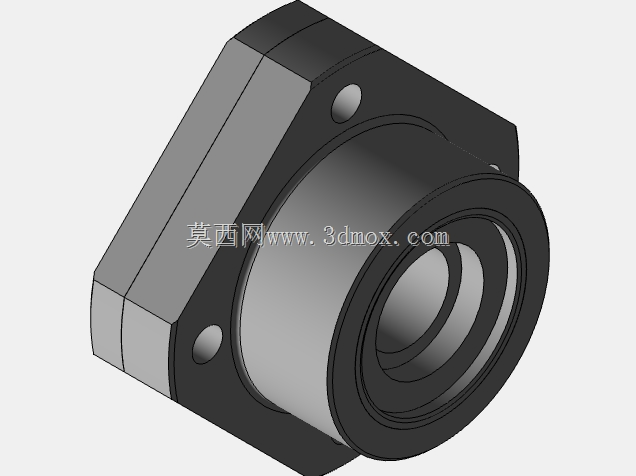

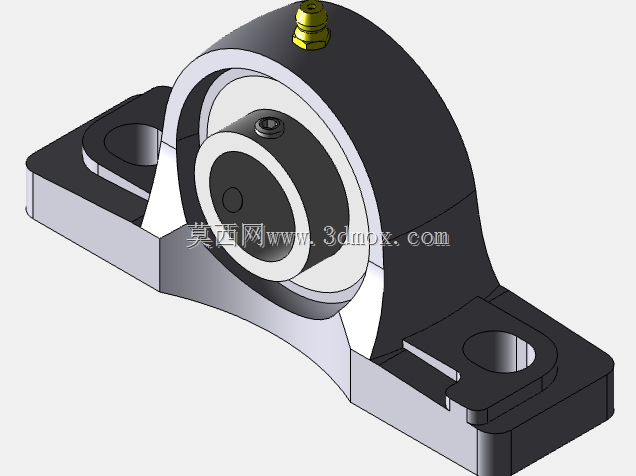

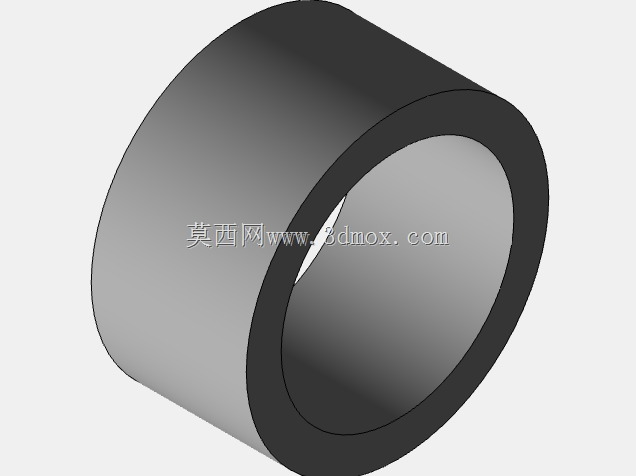

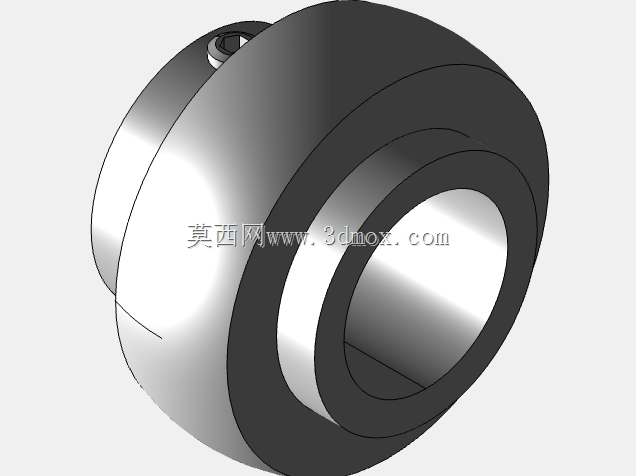

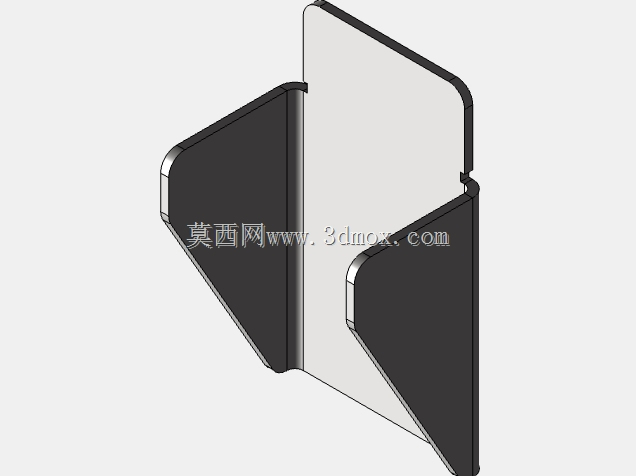

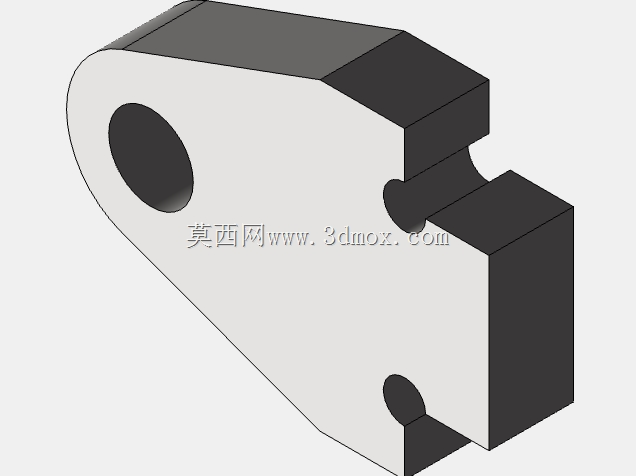

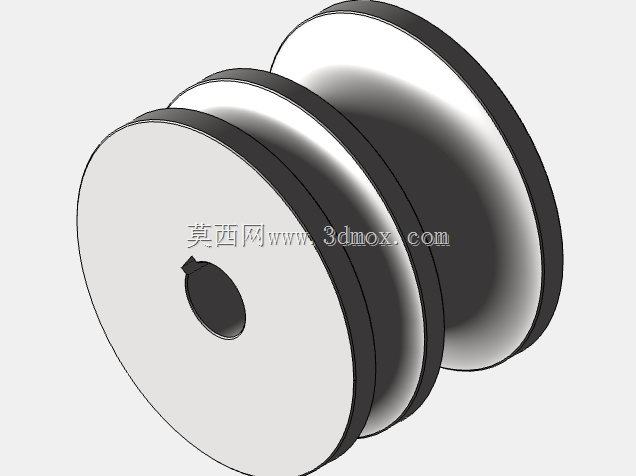

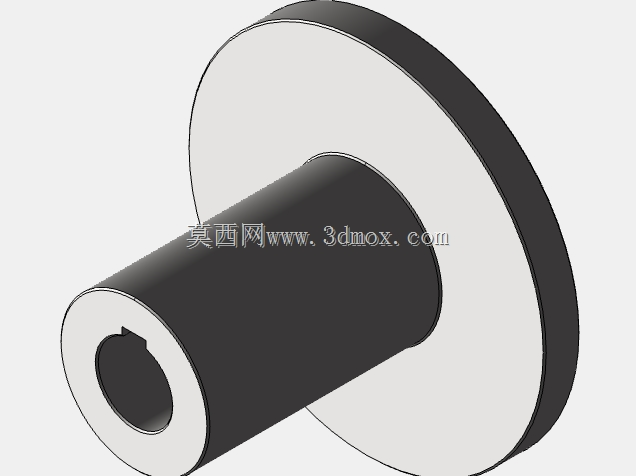

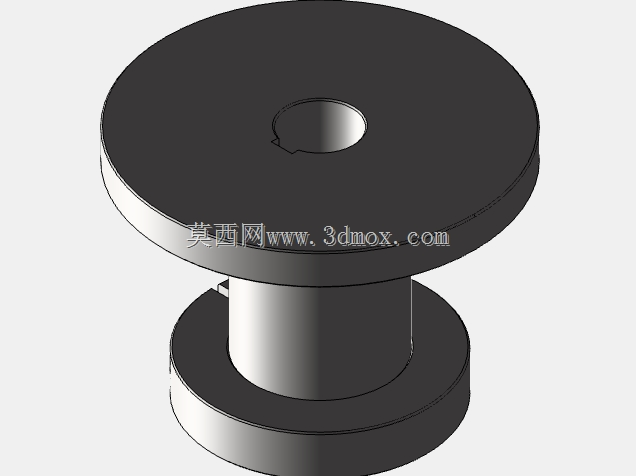

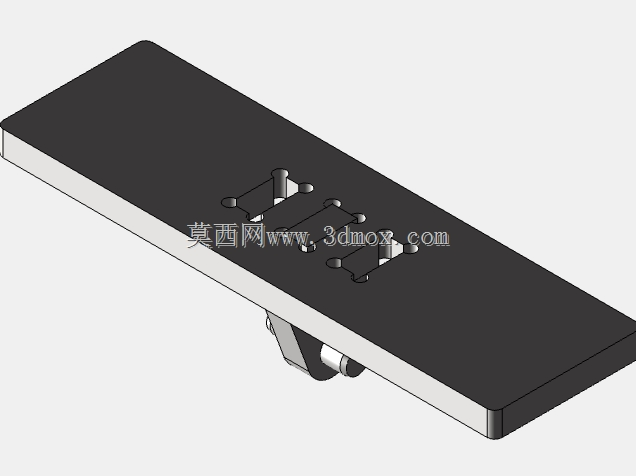

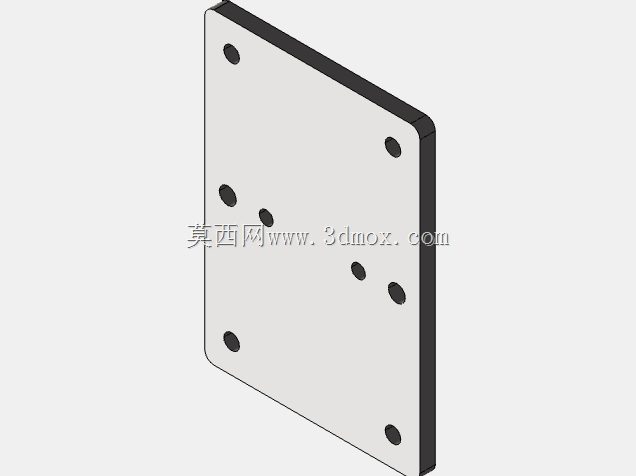

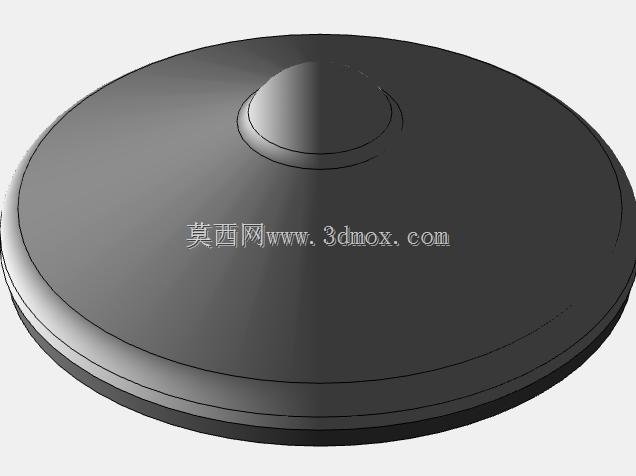

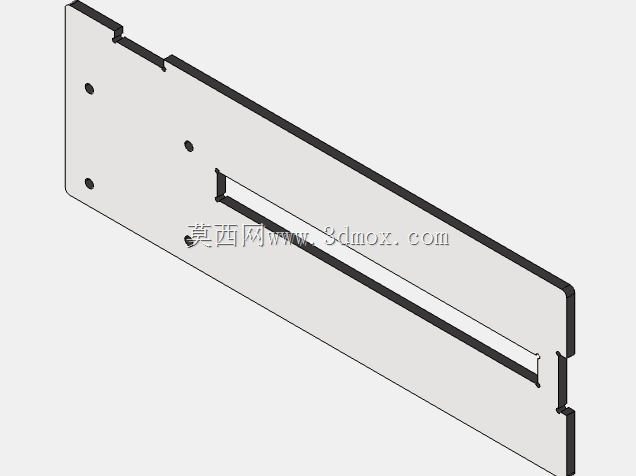

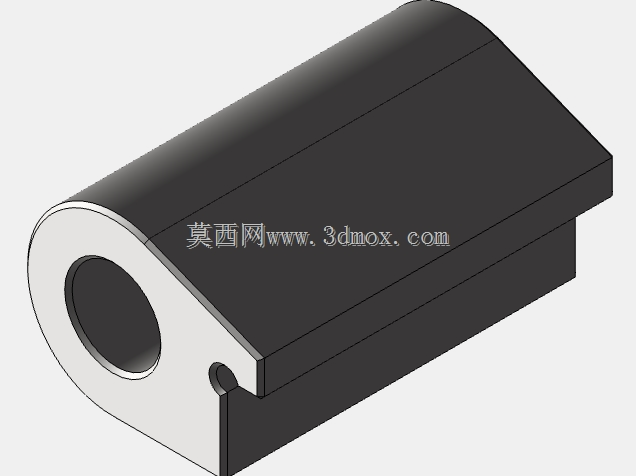

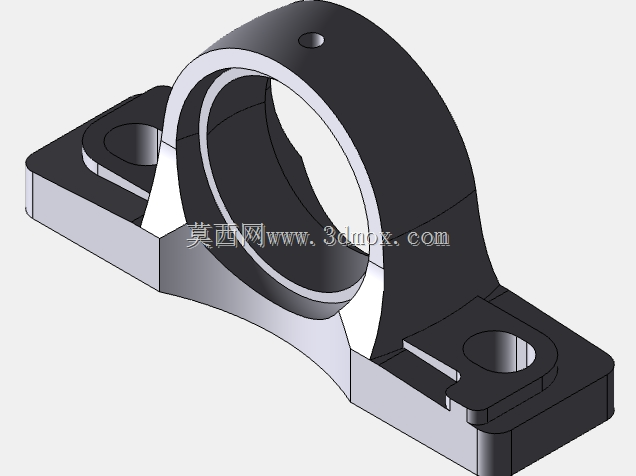

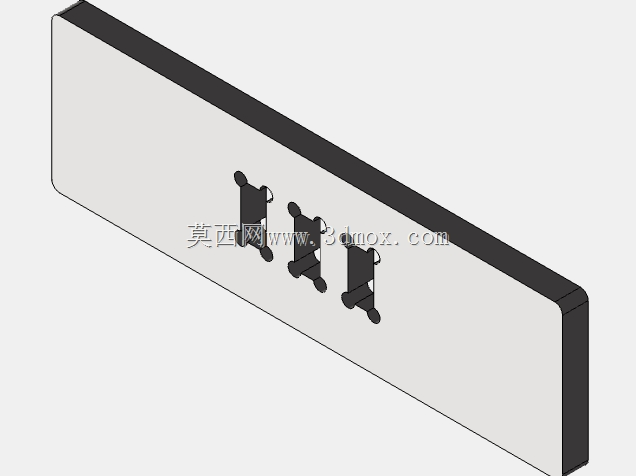

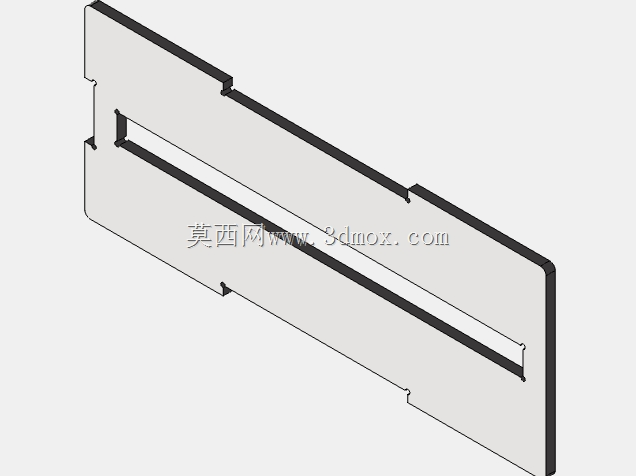

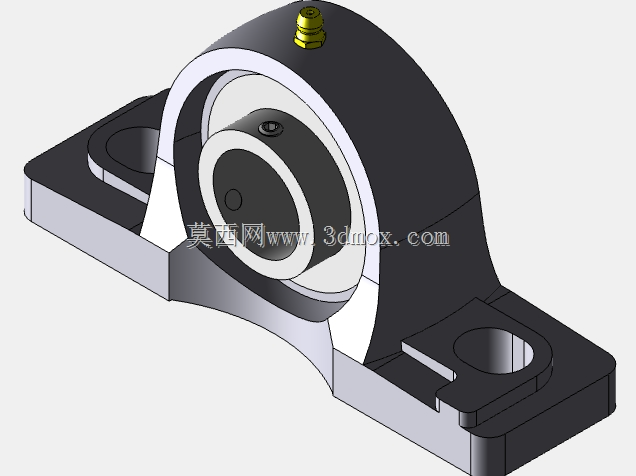

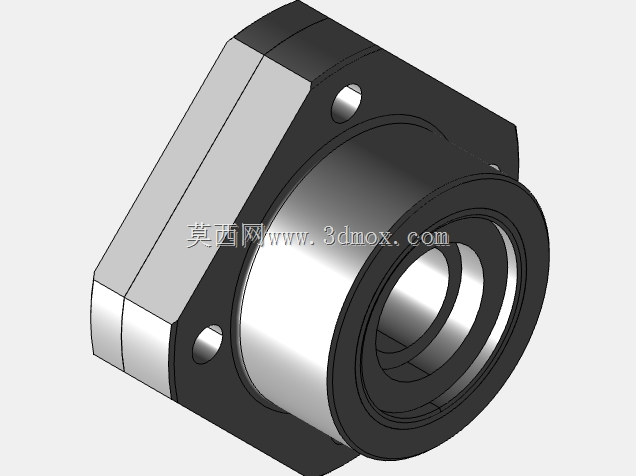

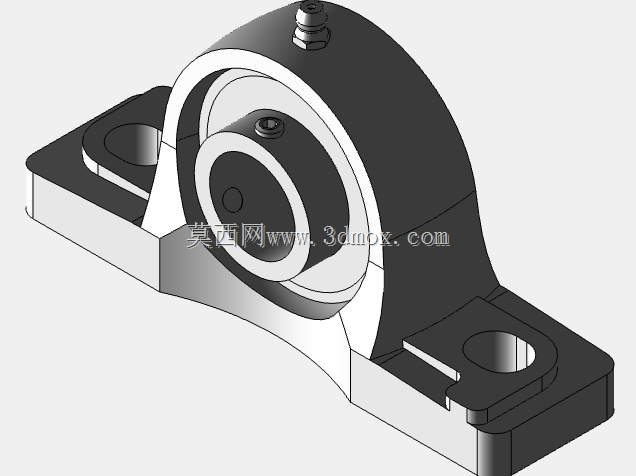

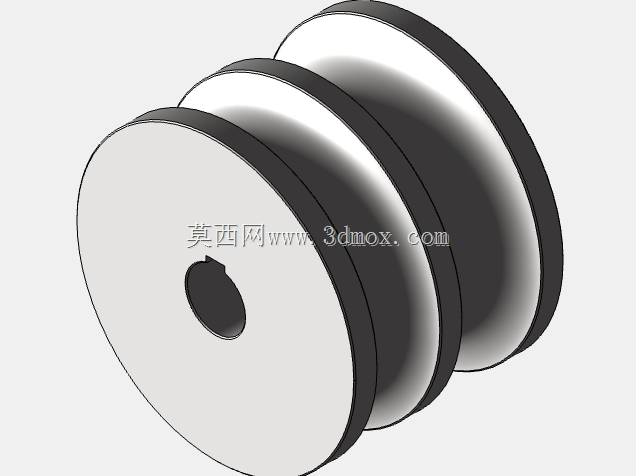

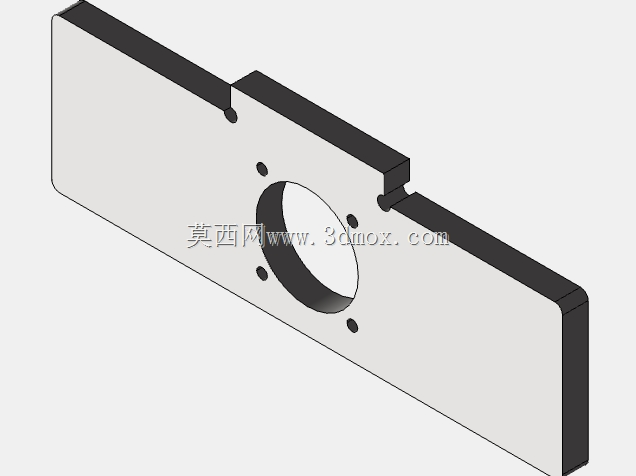

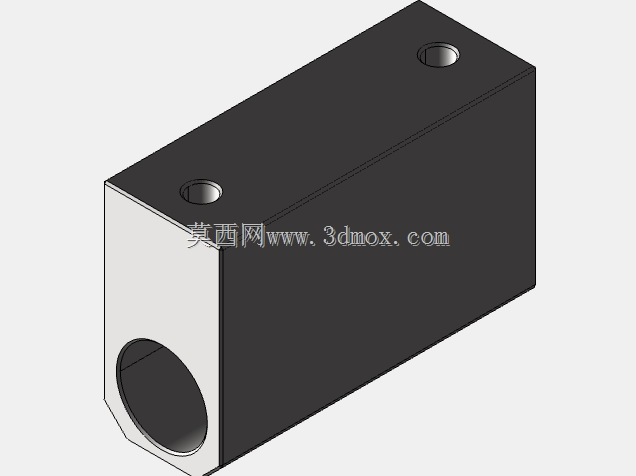

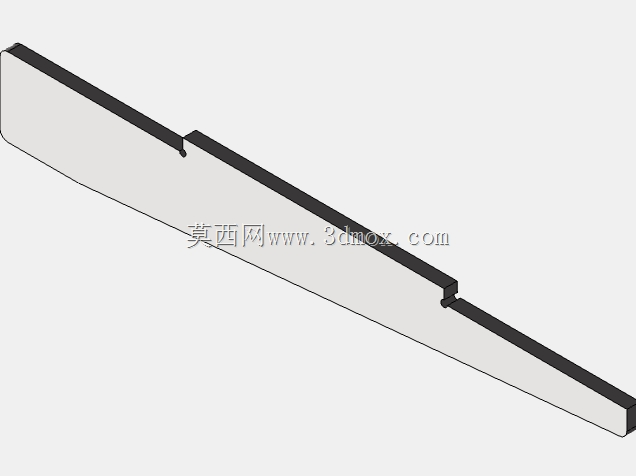

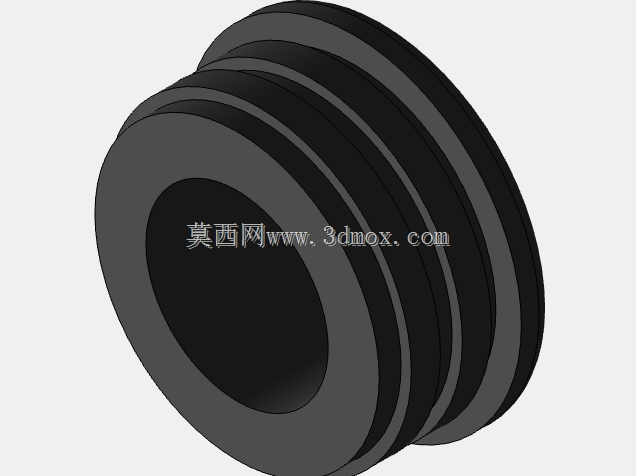

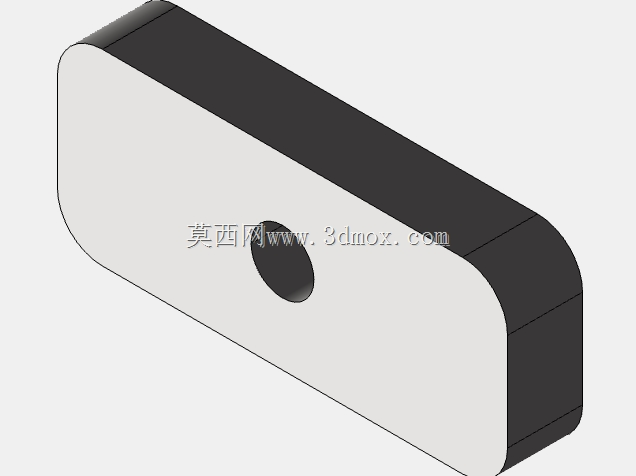

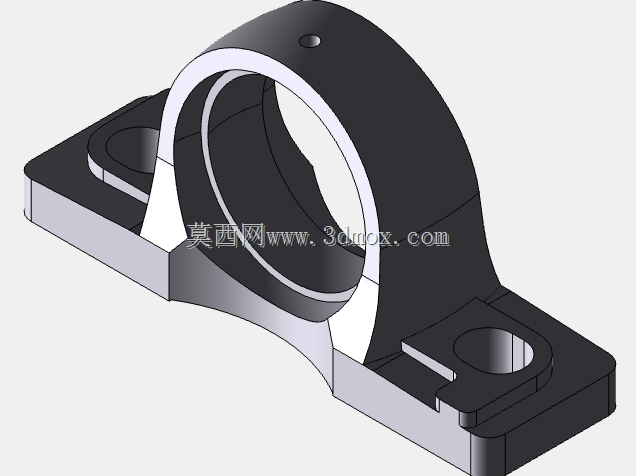

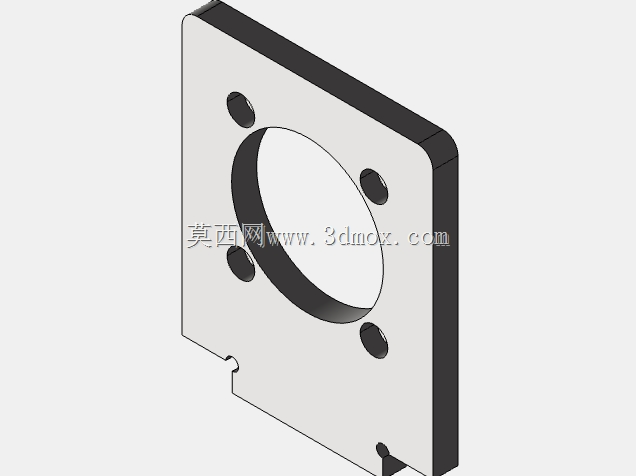

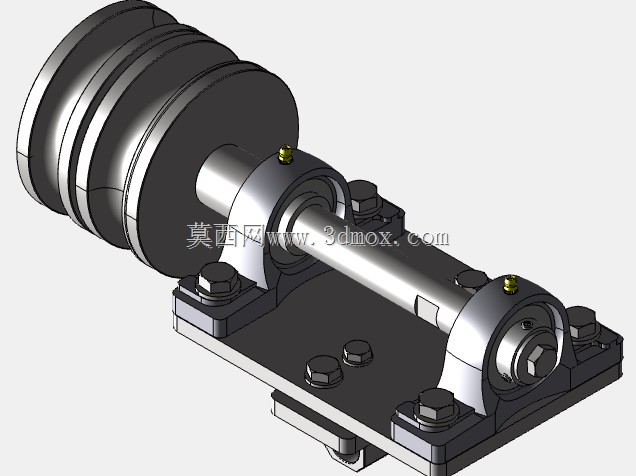

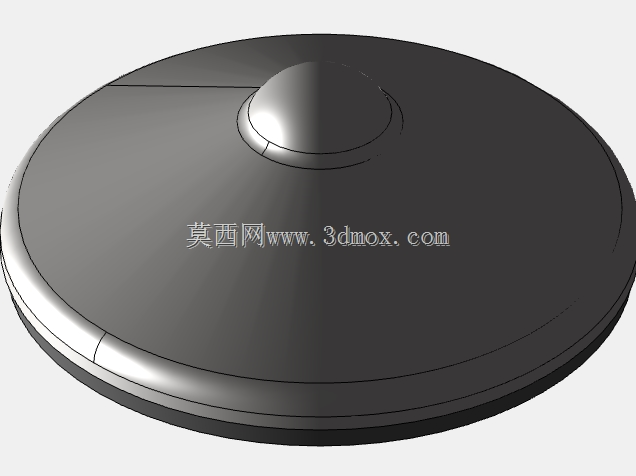

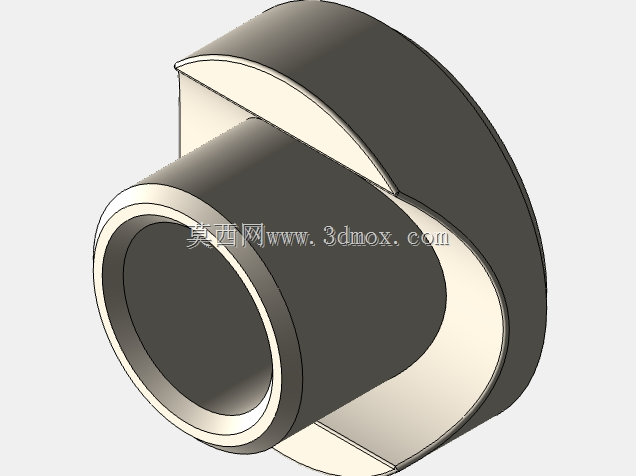

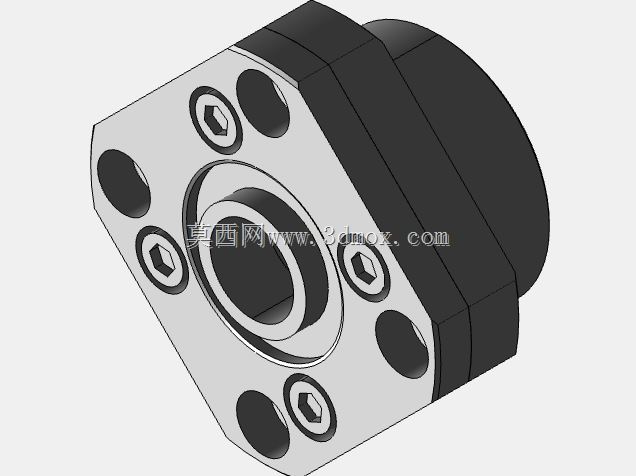

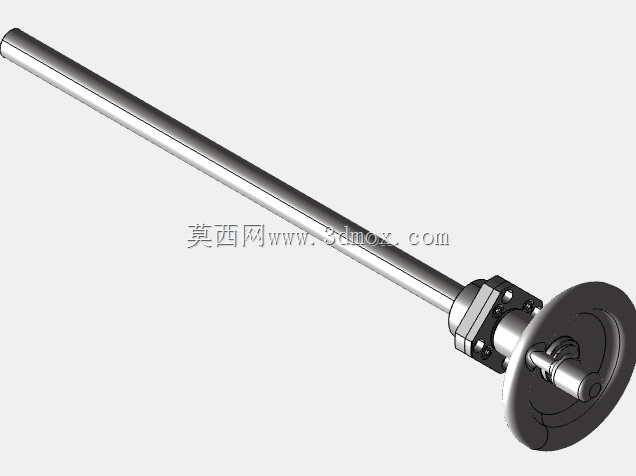

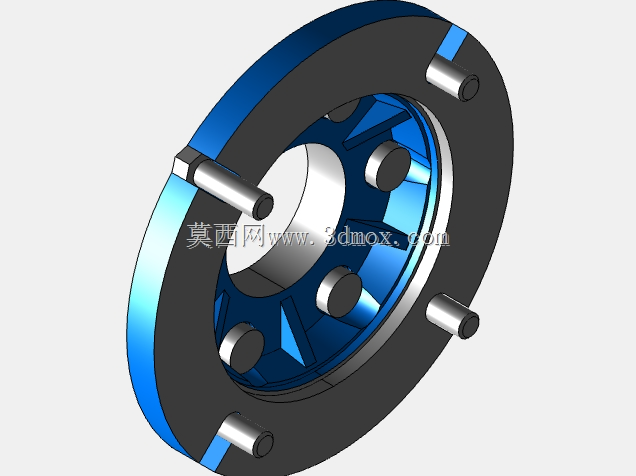

　　结构设计上，框架采用开口矩形平面布局，中间留出较大的操作空间，便于安装弯曲模、压辊、调节螺杆或动力驱动部件。上下两层纵梁与横梁交错布置，形成较高的抗扭刚度；竖向支撑件位于受力集中区域附近，可把滚轮支座传来的侧向力传递到整体框架，而不是让单块立板单独承受。滚轮安装在折弯或焊接成形的支架上，支架通过紧固件固定于框架端部，这种方式便于后期更换滚轮规格、调整轮距或维护轴承。滚轮外缘采用圆弧或台阶式接触形态时，可兼顾圆管和方管的导向；若更换为平轮，则更适合方形空心型钢的侧面贴靠。

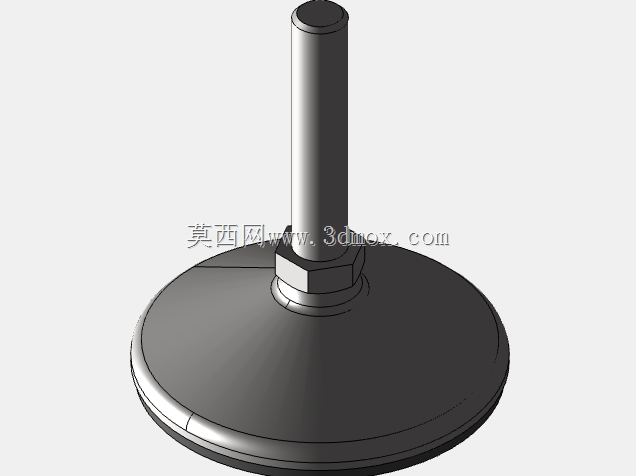

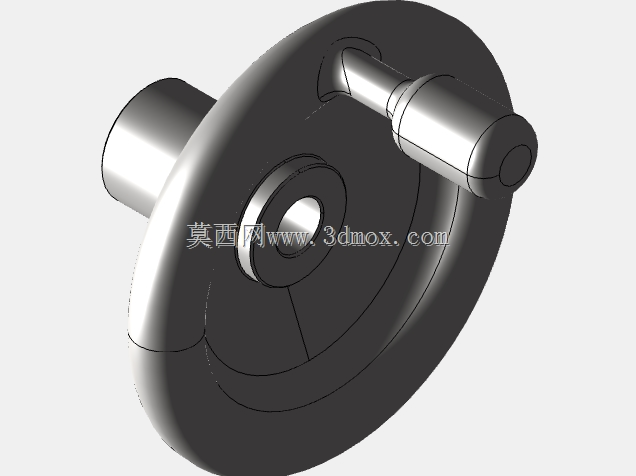

　　安装边界需要重点关注框架占地、滚轮外伸量和工件回转半径。机架整体呈长方形，底部梁件构成主要支撑轮廓，四角滚轮向外突出，实际布置时不能只按框架本体计算空间，还应预留滚轮、手柄、调节机构以及工件弯曲后扫过的范围。若用于长料卷弧，机架前后方向应留出送料通道，侧向也要考虑型材弯曲后形成的圆弧直径。地脚支撑面应保持平整，必要时在框架底部增加垫板或膨胀螺栓固定，以抵消弯卷时产生的水平推力。

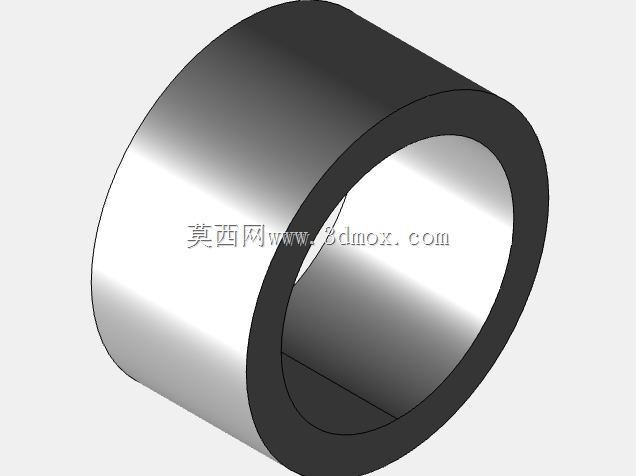

　　功能特性方面，该结构把承载、导向、托料和工装扩展整合在同一机架上。金属滚轮表面光滑，可减少工件进给阻力；滚轮支座抬高后，材料与框架主梁之间保持间隙，避免刮擦涂层或焊缝。框架内侧预留的连接面可加装压紧装置、定位挡块、角度标尺或驱动轮，使其从简易托架升级为半自动弯卷工装。对于方管弯曲，设计时应特别注意滚轮与工件的接触线：接触过窄会造成压痕，接触过宽又会降低导向精度，因此轮缘形状需要根据常用材料截面进行匹配。

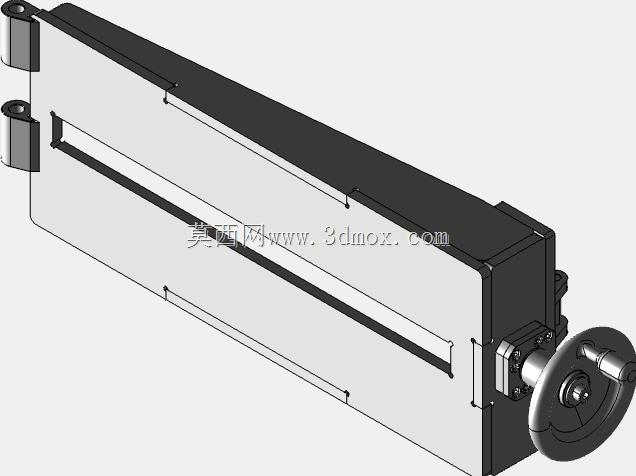

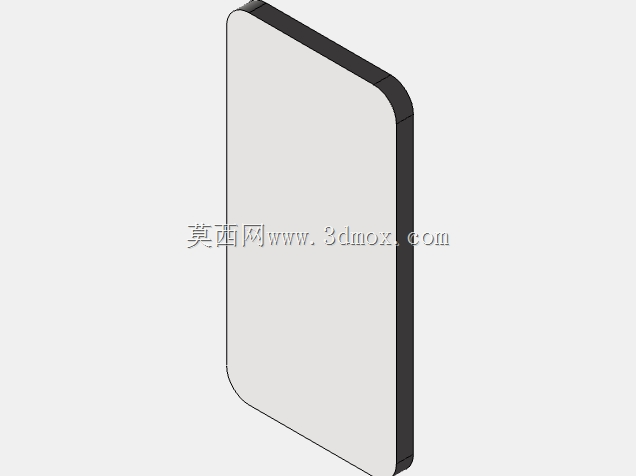

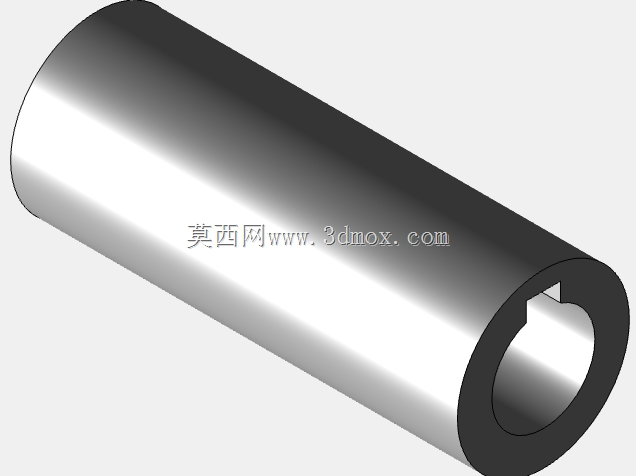

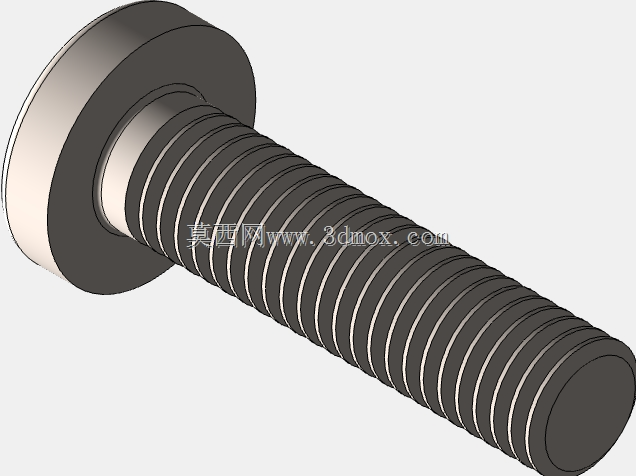

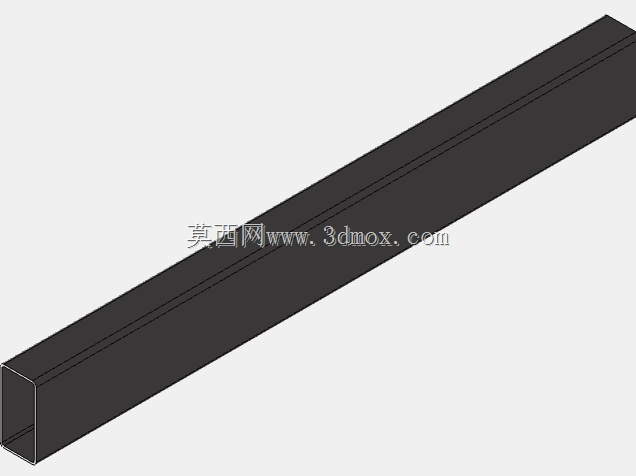

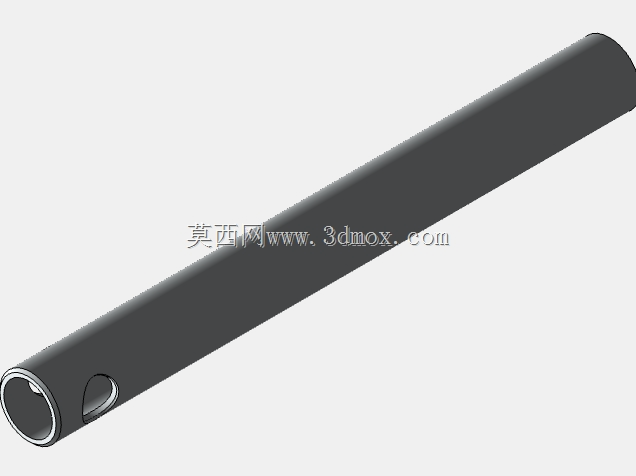

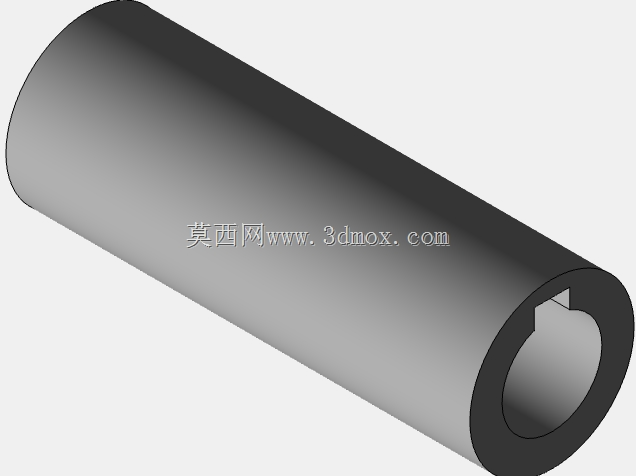

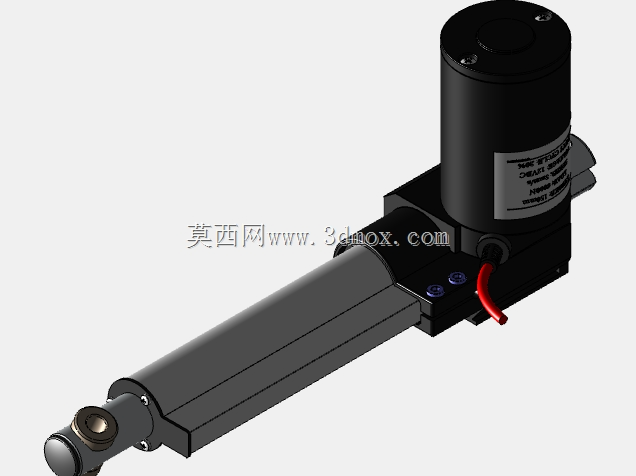

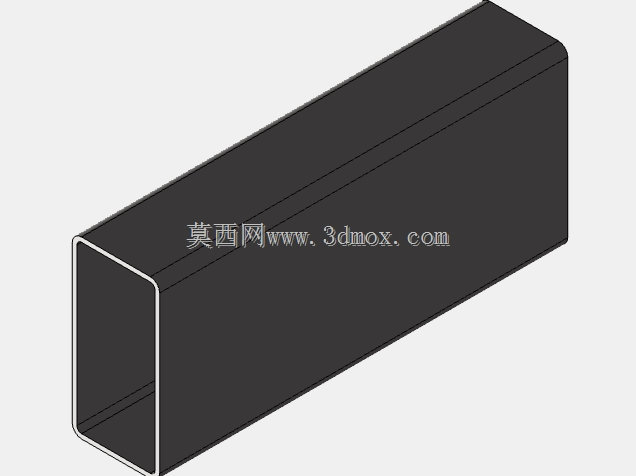

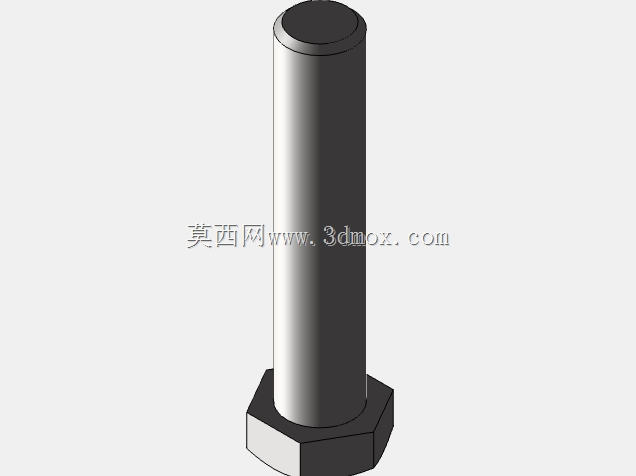

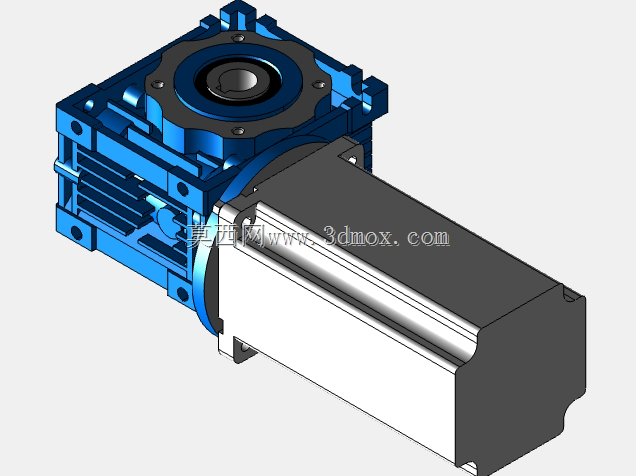

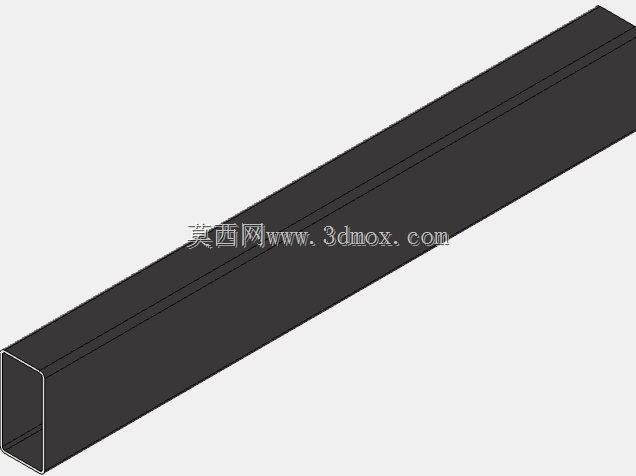

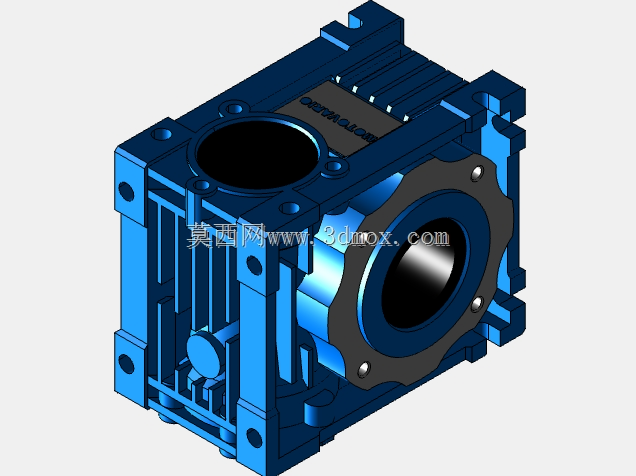

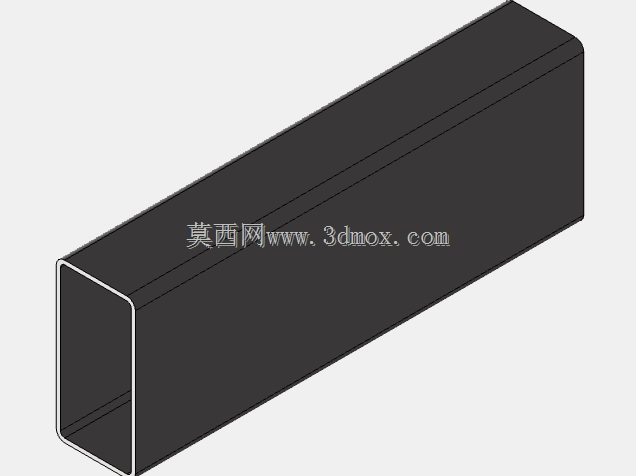

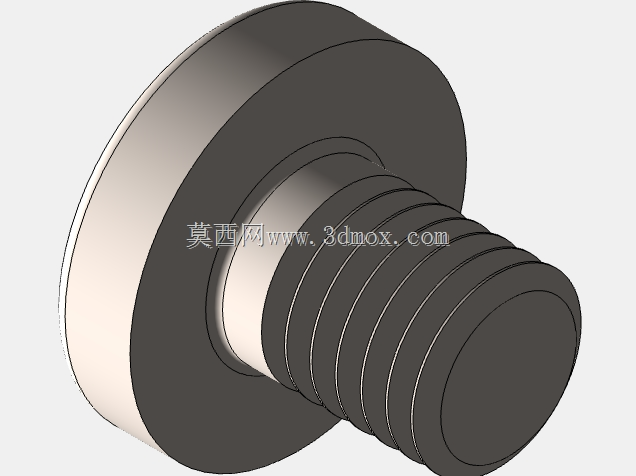

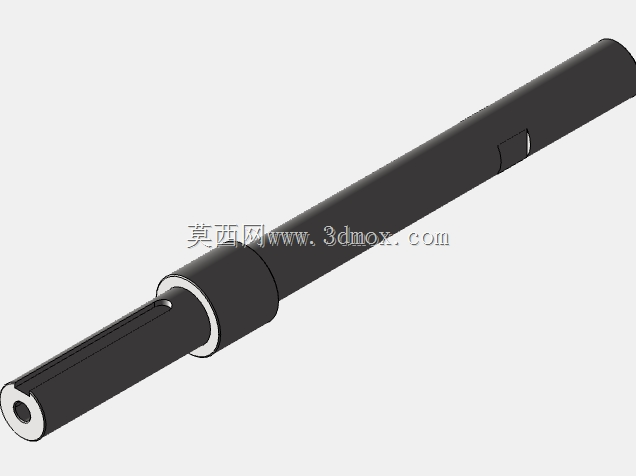

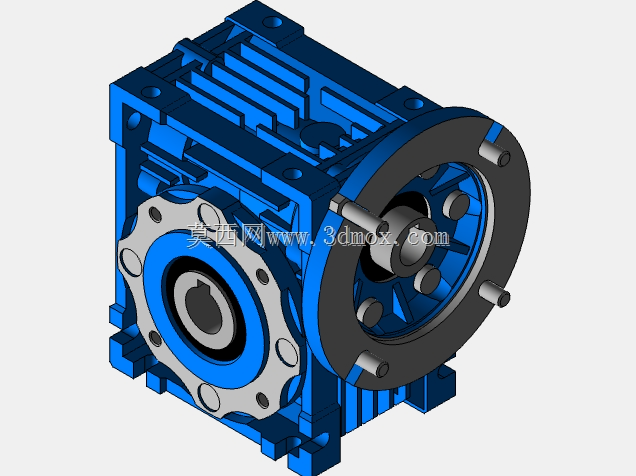

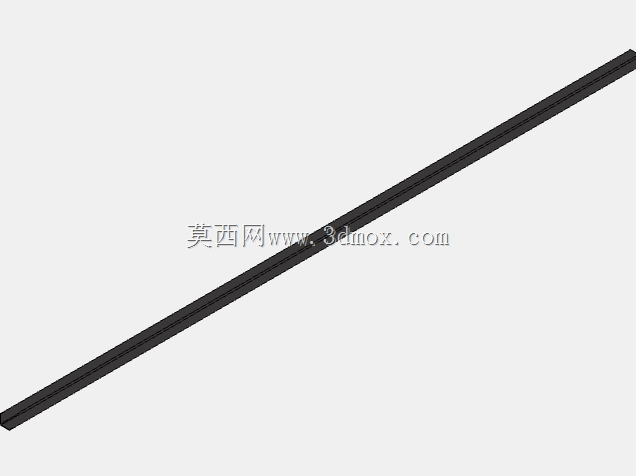

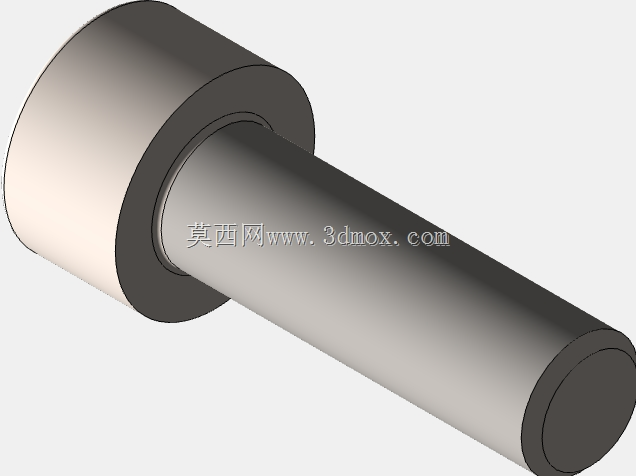

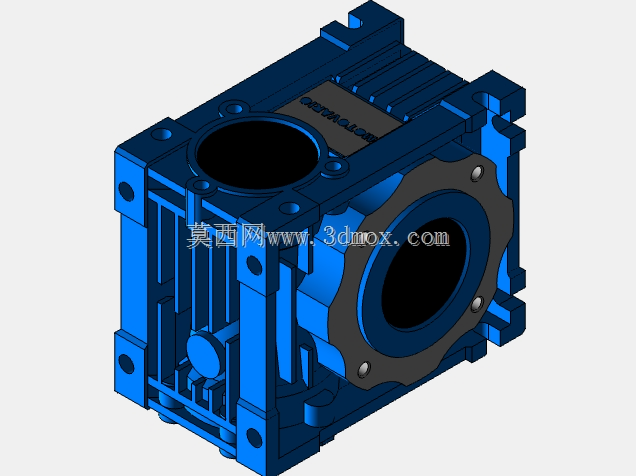

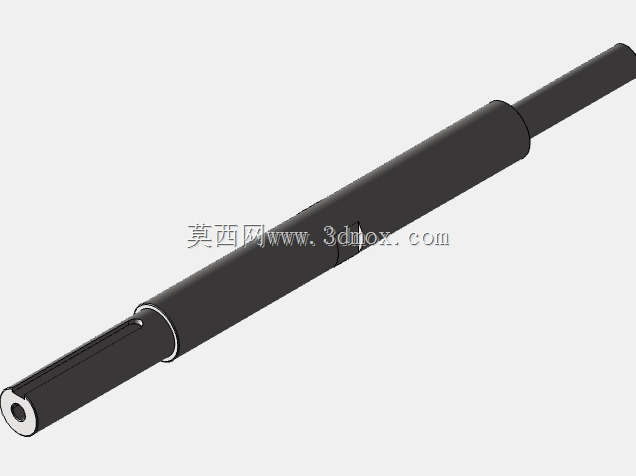

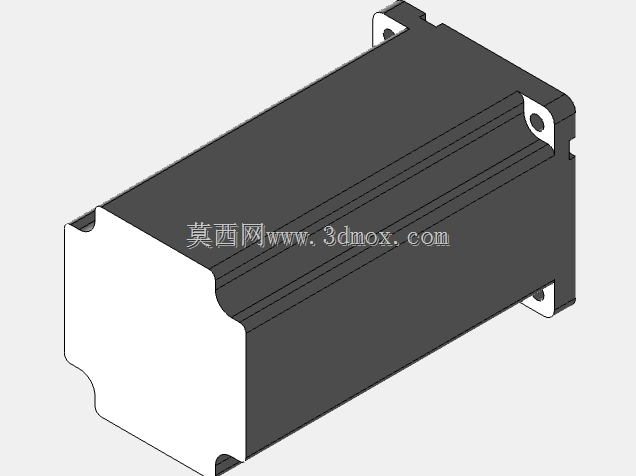

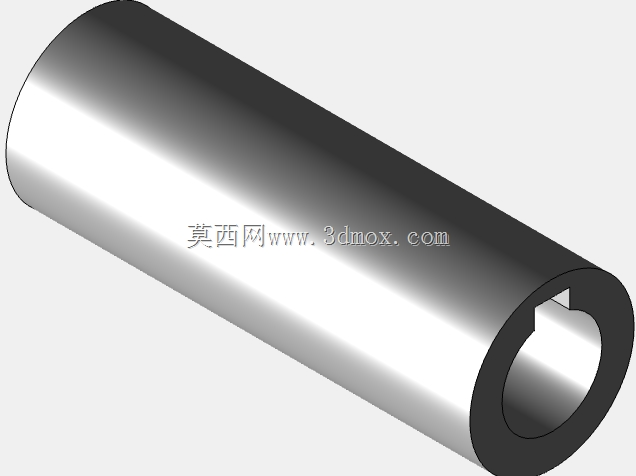

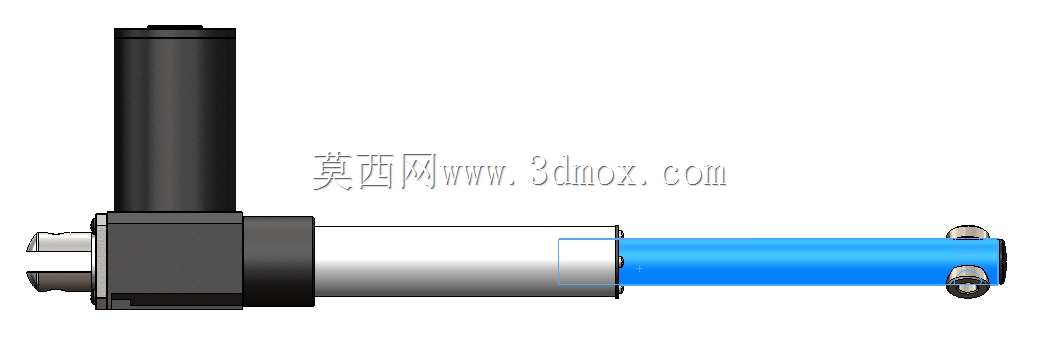

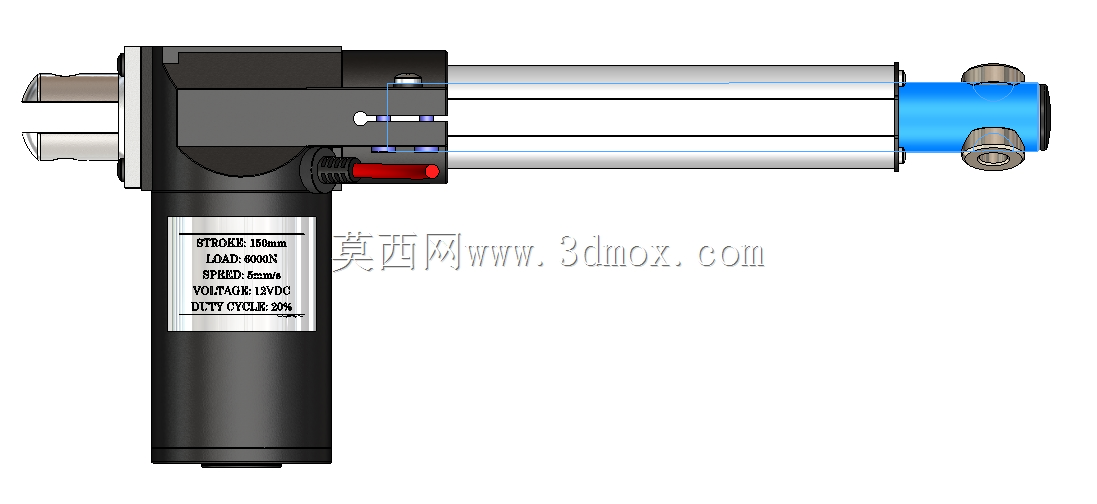

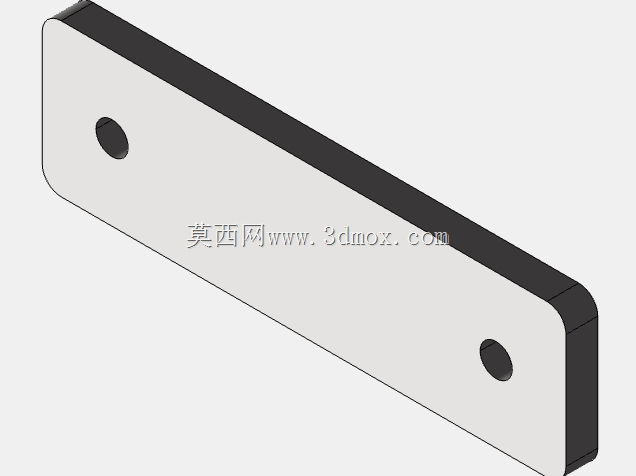

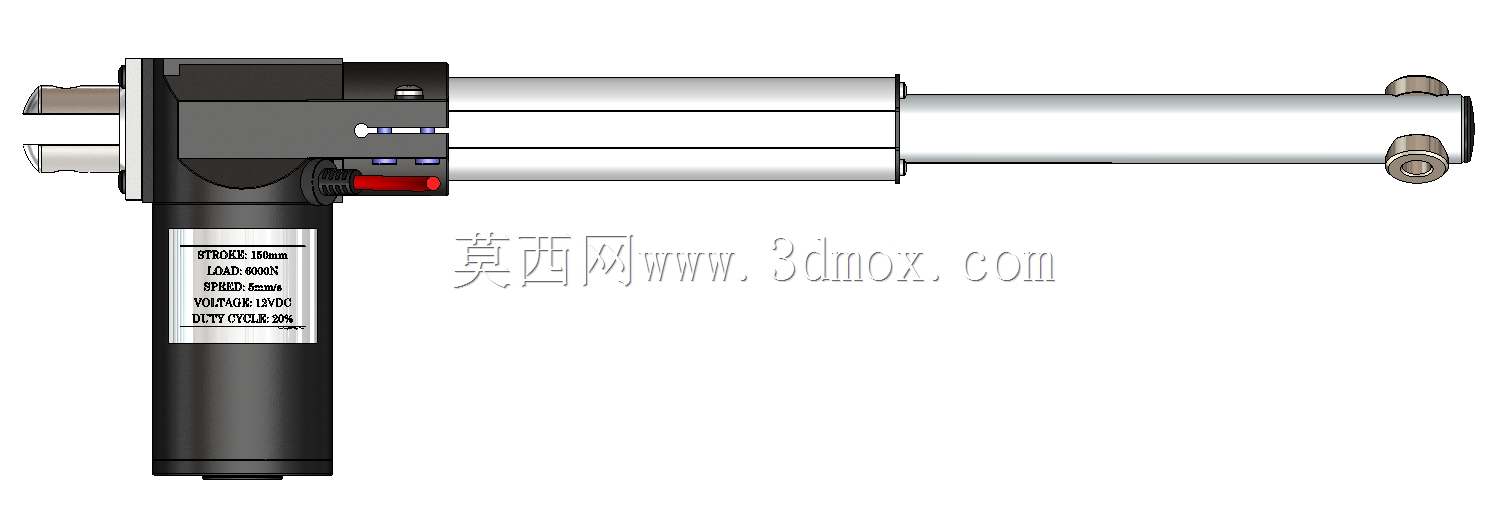

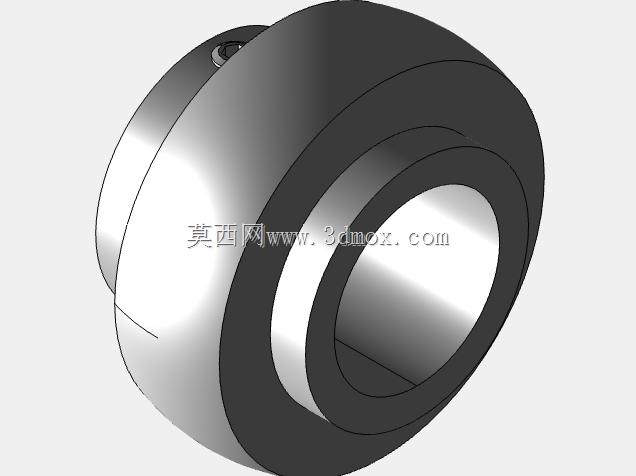

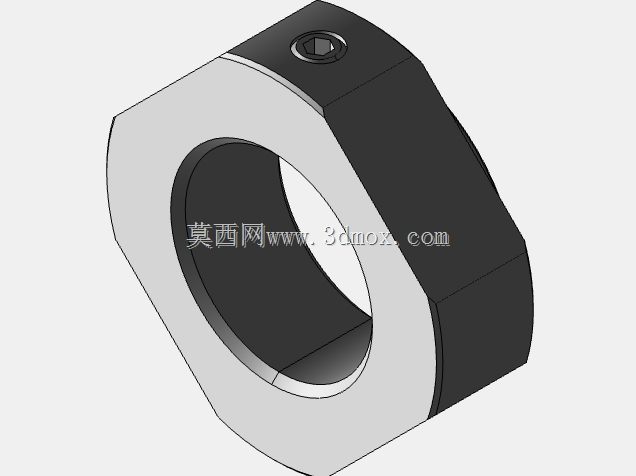

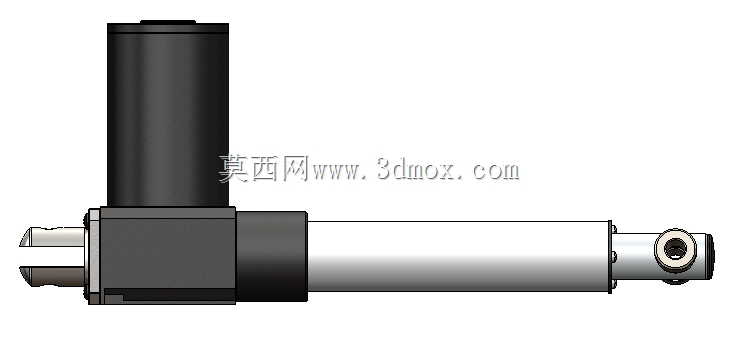

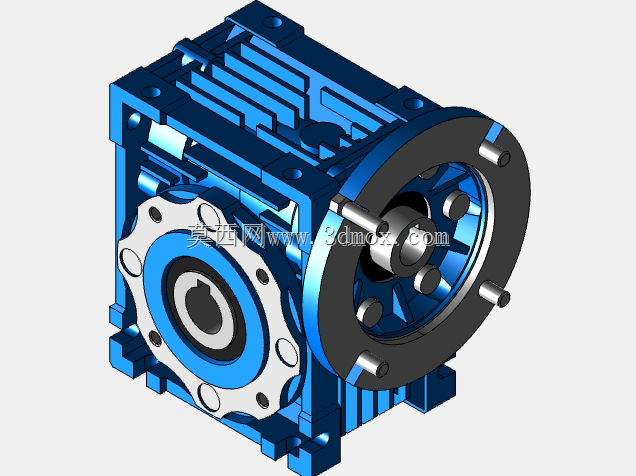

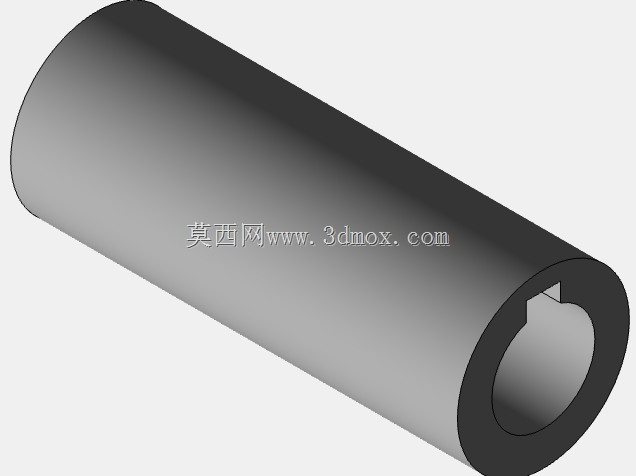

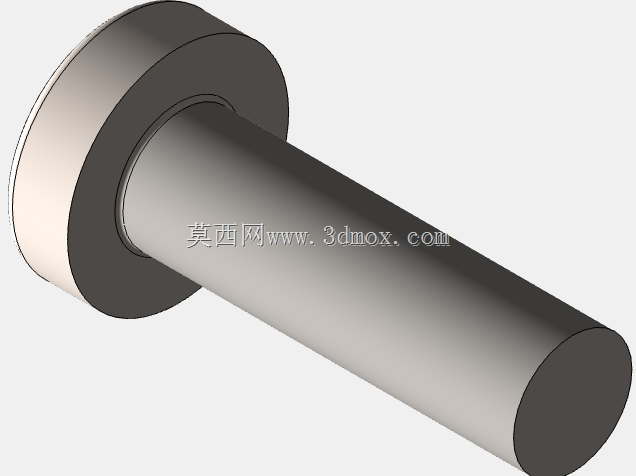

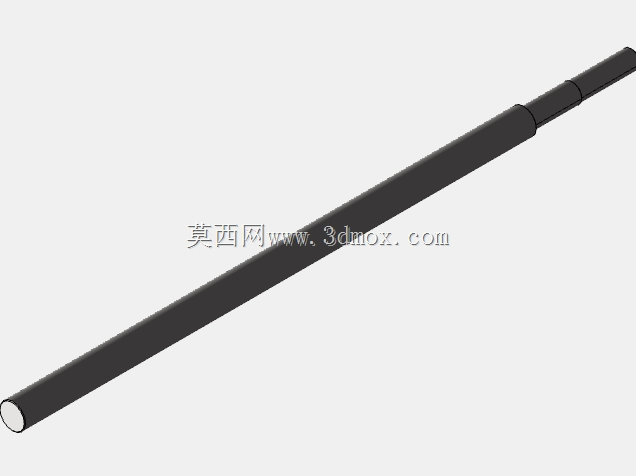

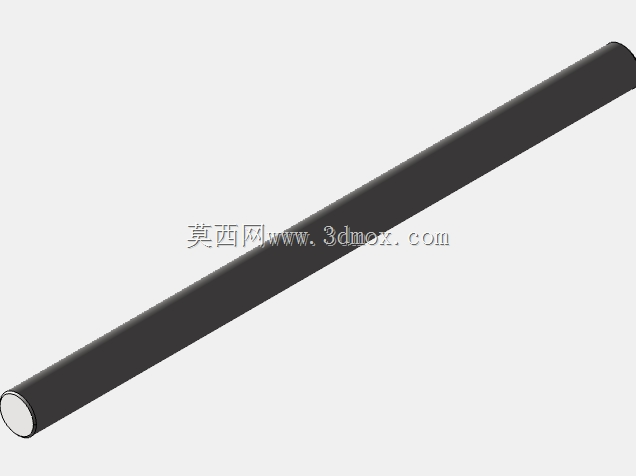

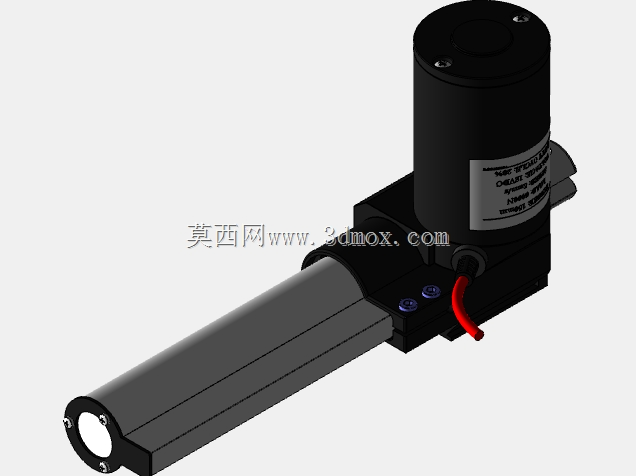

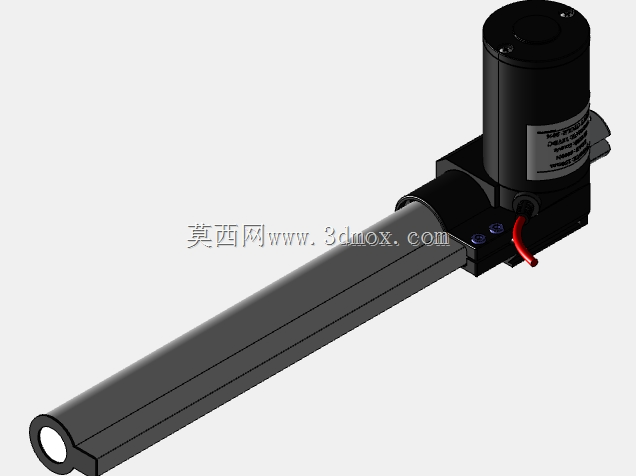

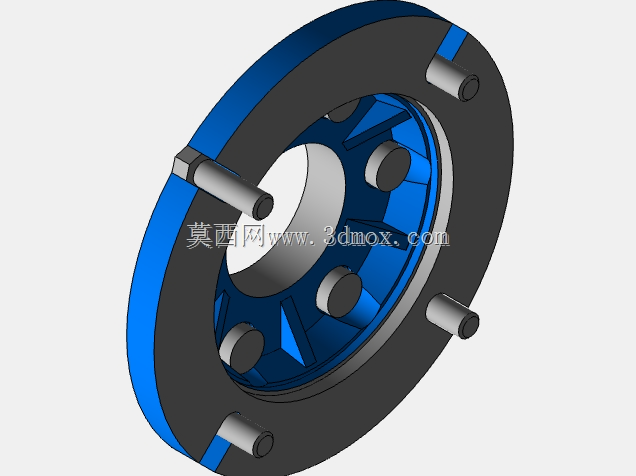

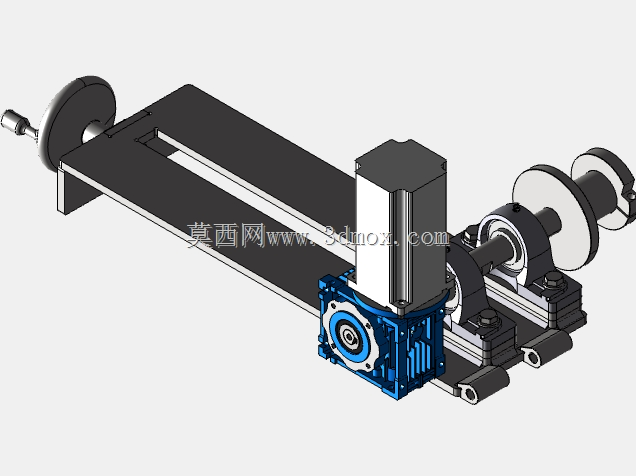

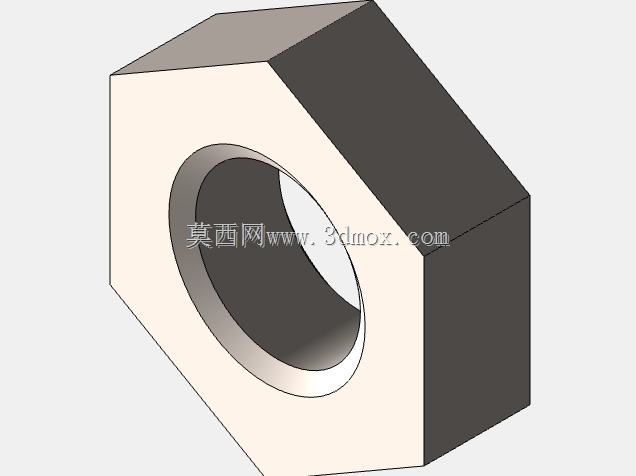

　　建模时可按梁体、立柱、滚轮支架、轮轴、紧固件和滚轮分组件处理。矩形梁适合用焊接机架的思路建立统一基准，先确定外轮廓和支撑跨距，再补充端部立板与加强件。滚轮组件应保留同轴关系和旋转自由度，便于在工程图中检查装配间隙。端部支架的孔位、梁面焊接位置以及滚轮外圆之间的相对高度，是影响送料平顺性的关键尺寸。若后续要接入动力，可在框架中部预留电机、减速器或链轮安装空间；若保持手动作业，则应保证操作者站位与滚轮送进方向不发生干涉。

　　整体来看，该模型体现的是一种实用型工装思路：用易获得的矩形钢梁搭建高刚度底座，用标准金属滚轮完成低摩擦托料与导向，再通过可替换支座适应不同截面材料。它的价值不在于复杂外观，而在于把弯卷过程中容易失控的长型材约束在稳定路径内，同时给后续加压、驱动和定位机构留下充足安装界面。
