移动式浆料调配输送成套装置

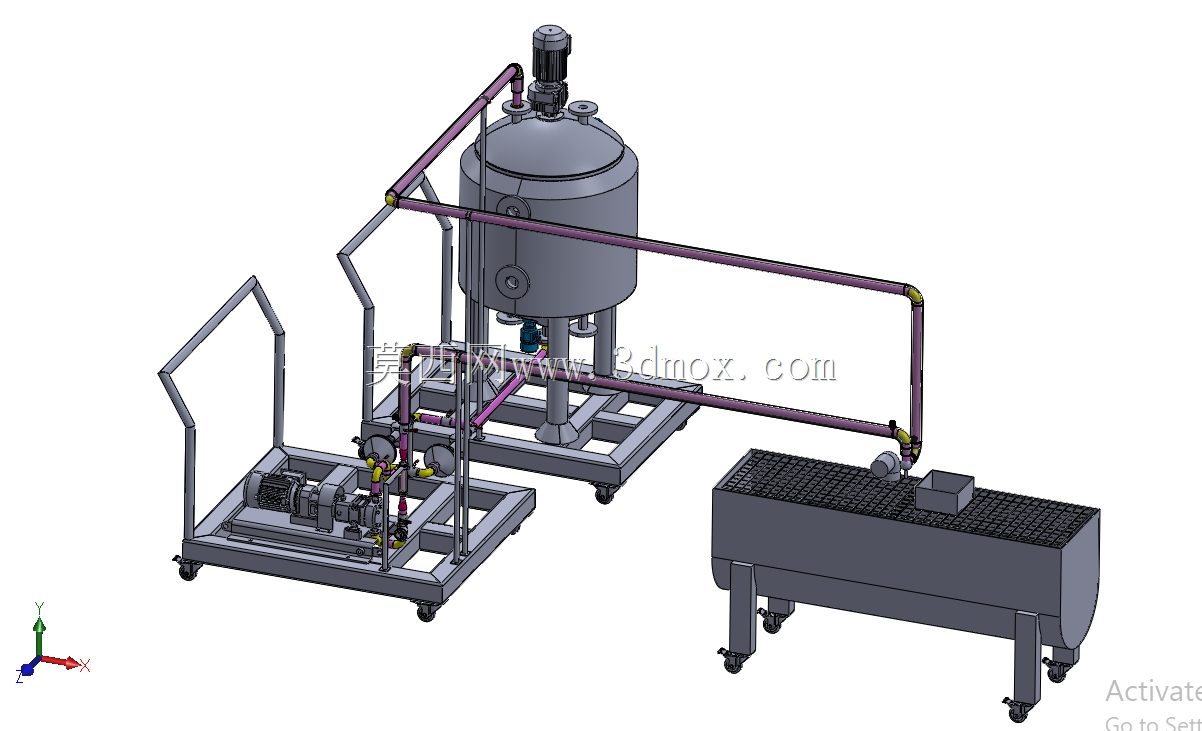

　　这套装置面向浆料制备、循环输送与在线过滤类工况，整体由立式搅拌罐体、移动泵撬、管路阀组以及末端过滤槽体四部分组成，常见于涂料、胶粘剂、精细化工、食品配料以及新能源浆料前段处理环节。现场布置时不需要做复杂的混凝土基础，三个功能单元均采用带脚轮的框架式底座，可根据车间动线推移就位，再通过软管或硬管对接外部工位，适合多品种小批量产线换产使用。

　　罐体部分采用立式承压圆筒结构，顶部配置搅拌驱动组件，电机经减速机构带动伸入罐内的搅拌轴运转，使罐内固液混合物料保持悬浮状态，避免填料沉降、分层或局部结块。罐顶设置人孔与检修接口，筒身侧面预留液位、温度或取样接口，底部采用锥收或圆弧过渡结构，减少浆料滞留死角。罐体支腿落在独立撬座上，重心居中，搅拌满载时整机稳定性较好，支腿与框架之间留有检修空间，便于底阀、排放口和管路法兰的拆装。

　　左侧泵撬承担物料输送与自循环任务，撬座上布置泵体、驱动电机、阀门、仪表及连接管线。泵入口通过低位管路与罐体出料区相连，出口既可以沿长距离管线送往末端过滤设备，也可借助回流支路返回罐体，实现配料后的罐内循环均质。管路上设置弯头、三通和手动阀，操作侧留出扳手空间，维修时能够单独切断某一支路，不必排空整罐物料。框架采用型钢焊接，脚轮选用带制动结构的工业万向轮，推移到位后锁定，兼顾移动灵活性和运行时的固定要求。

　　末端槽体为长箱形结构，上部设置格栅或网孔板，用于承接回流或外送前的粗过滤，拦截浆料中可能混入的结块、包装袋碎屑或较大颗粒。槽体下部形成储液缓冲区，出料位置与泵吸入口或下游设备衔接，底部带支腿和脚轮，便于清理沉淀残渣。槽体高度与主管路走向相匹配，使回料以稳定落差落入槽内，减少飞溅和气泡卷入。

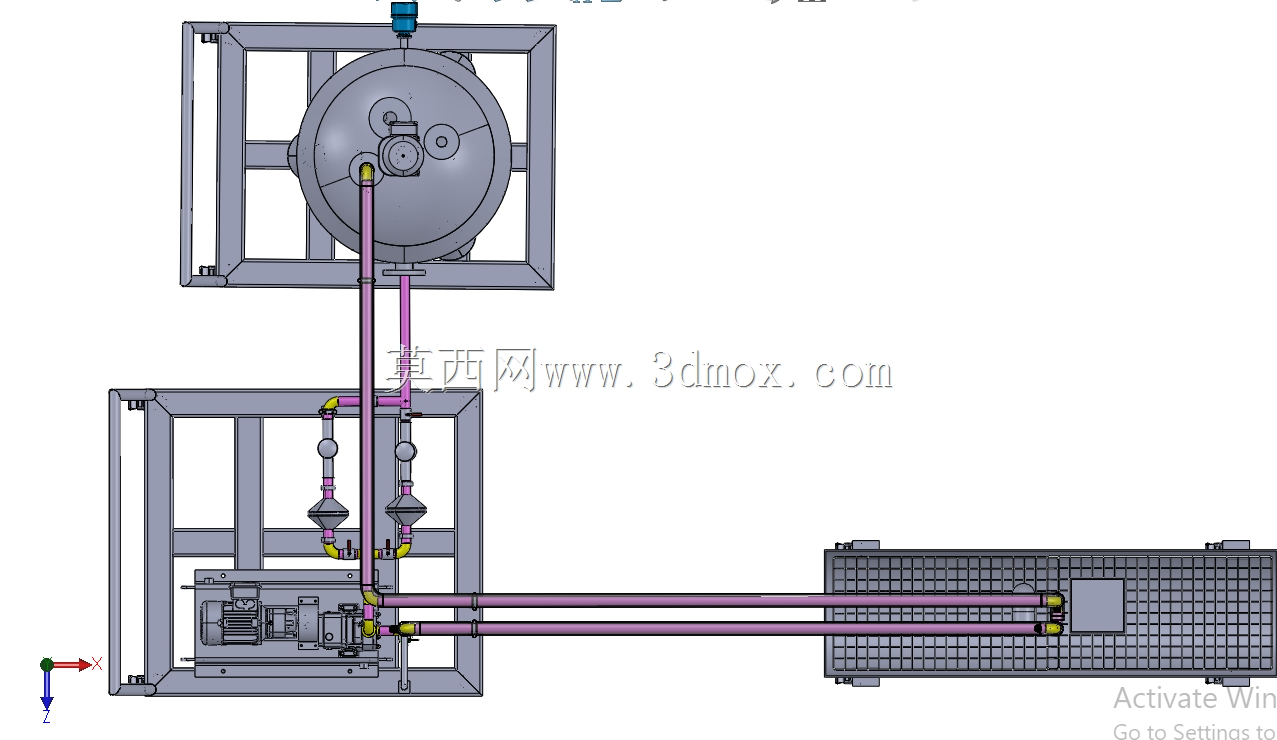

　　管路设计是这套装置的重点之一。主干管线沿罐体外侧高位敷设，再水平延伸至末端槽体上方，管道转弯处采用标准弯头，端部通过法兰或快接结构连接。高位布管有利于停机后依靠阀门切换实现排净，也能减少地面管线对人员通行和叉车作业的干扰。紫色管线与黑色支架形成清晰层次，管架通过抱箍固定，避免泵运行振动直接传递到罐体接管口；在泵出口等振动较大的位置，管路设置支撑点，降低法兰附加载荷。

　　从安装边界看，三个撬块之间需要预留操作和维护通道。罐体高度最高，布置时应核对车间净空，保证搅拌电机吊装、检修和顶部人孔开启不受干涉；泵撬侧重侧向抽芯和电机散热，靠墙放置时需在联轴器、泵盖和阀门操作侧留出足够距离；过滤槽需要考虑上部格栅取出、槽内清洗以及废液收集空间。由于整机带轮移动，车间地面应平整，并在工作位置设置限位或制动措施，防止软管牵拉时设备移位。

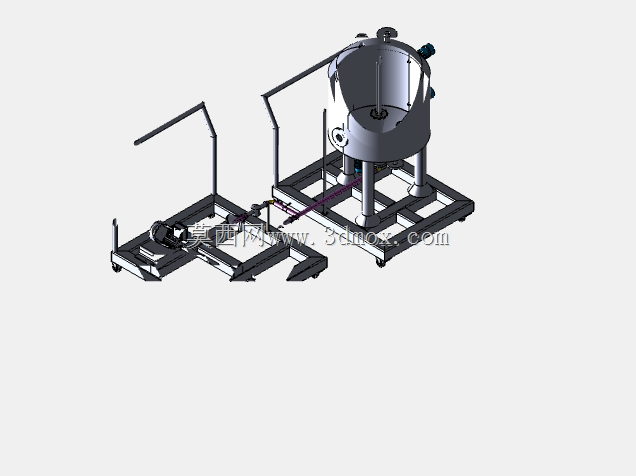

　　结构建模时，罐体按薄壁容器与支腿装配处理，搅拌轴、电机、减速机和顶部法兰保持同轴关系；管路部分以空间走线为核心，弯头角度、法兰朝向和阀件操作方向均需与实际装配一致。撬座框架要体现型钢截面、焊接拼接和脚轮安装板，泵与电机通过联轴器对中，底座上设置加强筋以承受扭矩。格栅槽体则需要区分外壳、支腿、上部网板和内部缓冲区，使设备在三维评审中能够直接检查管路干涉、操作空间和维护路径。

　　该成套装置的价值在于把储料、搅拌、输送、回流和粗过滤整合为可移动单元，既可以独立完成浆料循环处理，也能嵌入连续生产线作为供料端。设计中通过撬装化布置缩短现场安装周期，通过高位管线和低位排放口降低残料损失，通过脚轮与框架结构适应频繁换线的生产需求。
