农用轮式拖拉机整机结构三维数模

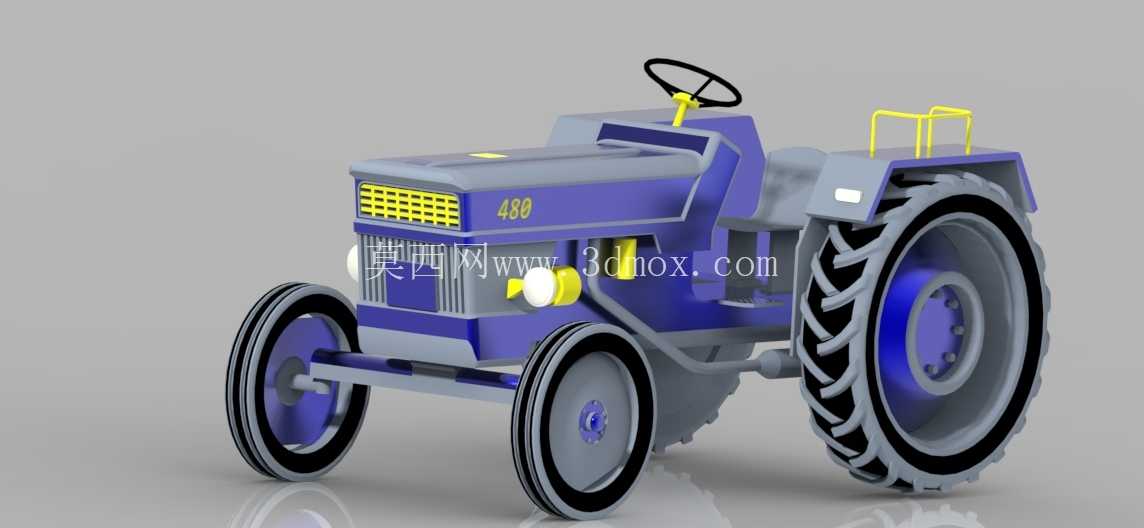

　　这套轮式农用拖拉机的三维结构数模，围绕中小马力旱地作业场景搭建，覆盖整机外观、底盘行走、动力舱、操纵系统与后部挂接区域的完整装配关系，可用于农业装备方案评审、结构干涉检查、教学演示以及变型产品开发参考。模型在建模时没有只做外观包覆，而是把工程上常关注的层级关系拆开处理：前轮采用较小直径的导向轮组，后轮采用大直径低压农用轮胎，胎面保留人字花纹的几何特征，轮辋、轮毂、轮辐与中心安装位按同轴关系装配，能够直观反映拖拉机后轮驱动、前轮转向的典型布局。

　　从使用场景看，这类机型主要面向小块农田耕整、播种牵引、农资转运以及果园、大棚周边的轻负荷作业。后部预留的挂接与牵引区域，是整机结构设计里必须重点核对的边界：农具挂接后会产生竖直方向的提升载荷和水平方向的牵引阻力，三维数模中后轴、挡泥板、扶手架与机身尾部的相对位置，能够帮助设计人员判断挂接三点悬挂机构、牵引销或拖斗时是否存在运动干涉。后轮周边的回转空间也按实际轮胎跳动和转向余量留出，避免挡泥板、机身侧板在颠簸工况下与轮胎发生摩擦。

　　动力舱部分采用前机罩包覆形式，前脸格栅区域表达了散热进风面的位置，前灯、机罩侧板、车架边线之间的装配层次清晰。实际工程中，发动机、散热器、蓄电池和空滤等部件并不只是塞进机罩内部，还要兼顾维修开启角度、散热气流方向以及日常保养时的手部操作空间。该数模把机罩外轮廓、前部格栅和灯具位置独立建模，便于后续在同一底盘平台上调整外观覆盖件，或者替换不同功率段的动力包。

　　操纵区域的表达重点在于人机关系。方向盘通过转向柱连接到前部转向系统，座椅位置位于前后轮之间，操作者视线能够覆盖前轮走向和前方作业区域；后部黄色安全扶手突出于机身后上方，既作为登车和握持辅助，也在视觉上界定了后部防护边界。脚踏区域、座椅支撑、侧盖板和挡泥板之间的高差，在模型中均有明确几何体现，可用于校核驾驶姿态、操纵件可达性以及维护时的踩踏空间。

　　底盘结构上，前轮绕转向节完成偏转，前桥与机身之间保留承载和摆动所需的位置关系；后桥作为驱动和承重核心，与大直径后轮、机身侧板及牵引挂接区域形成连续传力路径。三维装配状态下，可以直接检查传动轴、轮轴、转向拉杆等部件在同一空间中的走向，也能据此评估最小离地间隙、轴距比例和轮距布置。对于农业机械而言，离地间隙直接影响作物行间通过性，轴距则关系到转弯半径、牵引稳定性和机身质量分配，这些参数在概念阶段就需要通过数模反复核对。

　　外形边界方面，整机长度由前配重/前脸区域到后部挂接端面共同决定，宽度受后轮外沿和挡泥板限制，高度则包含方向盘、扶手架等突出部件。进行运输或入库设计时，不能只计算机身主体，还应把方向盘最高点、后扶手最高点以及轮胎最外侧纳入包络体；进行农具匹配时，则要重点确认后轴中心到挂接点的距离、后轮与农具机架的间隙，以及转向时前部轮胎与机罩、拉杆之间的避让关系。

　　该数模的结构拆分方式适合继续深化：外观覆盖件可用于渲染和方案展示，底盘轮系可用于运动校核，后部挂接区可扩展液压提升机构，动力舱内部也可在现有轮廓约束下补充发动机、散热器和管路细节。对结构设计人员来说，它的价值不在于单一零件的加工精度，而在于把拖拉机整机布置、行走系统比例、驾驶区人机关系和农具挂接边界放在同一个三维空间中呈现，使后续设计修改能够围绕真实作业需求展开。
