多列螺旋辊道物料输送设备结构

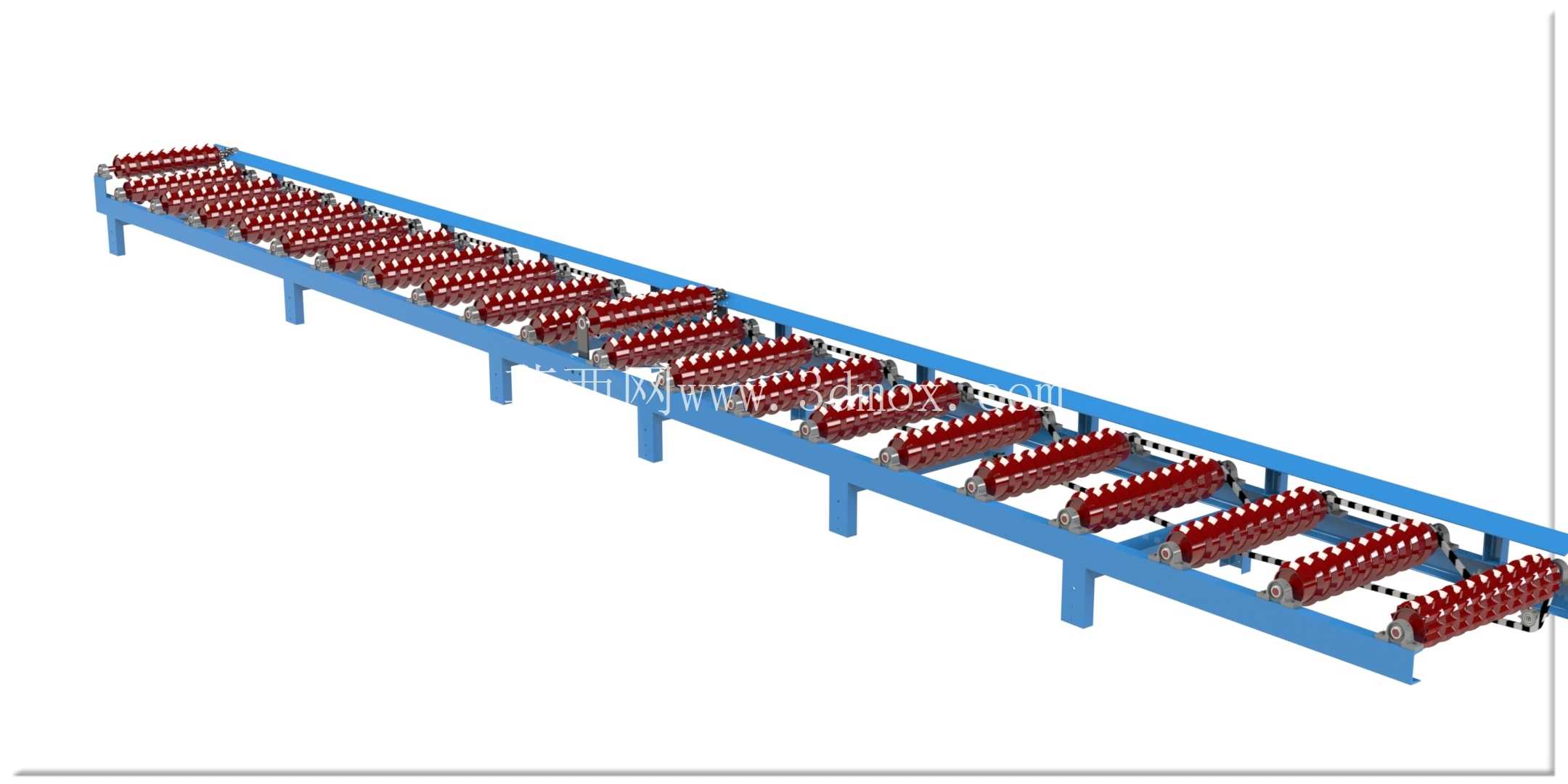

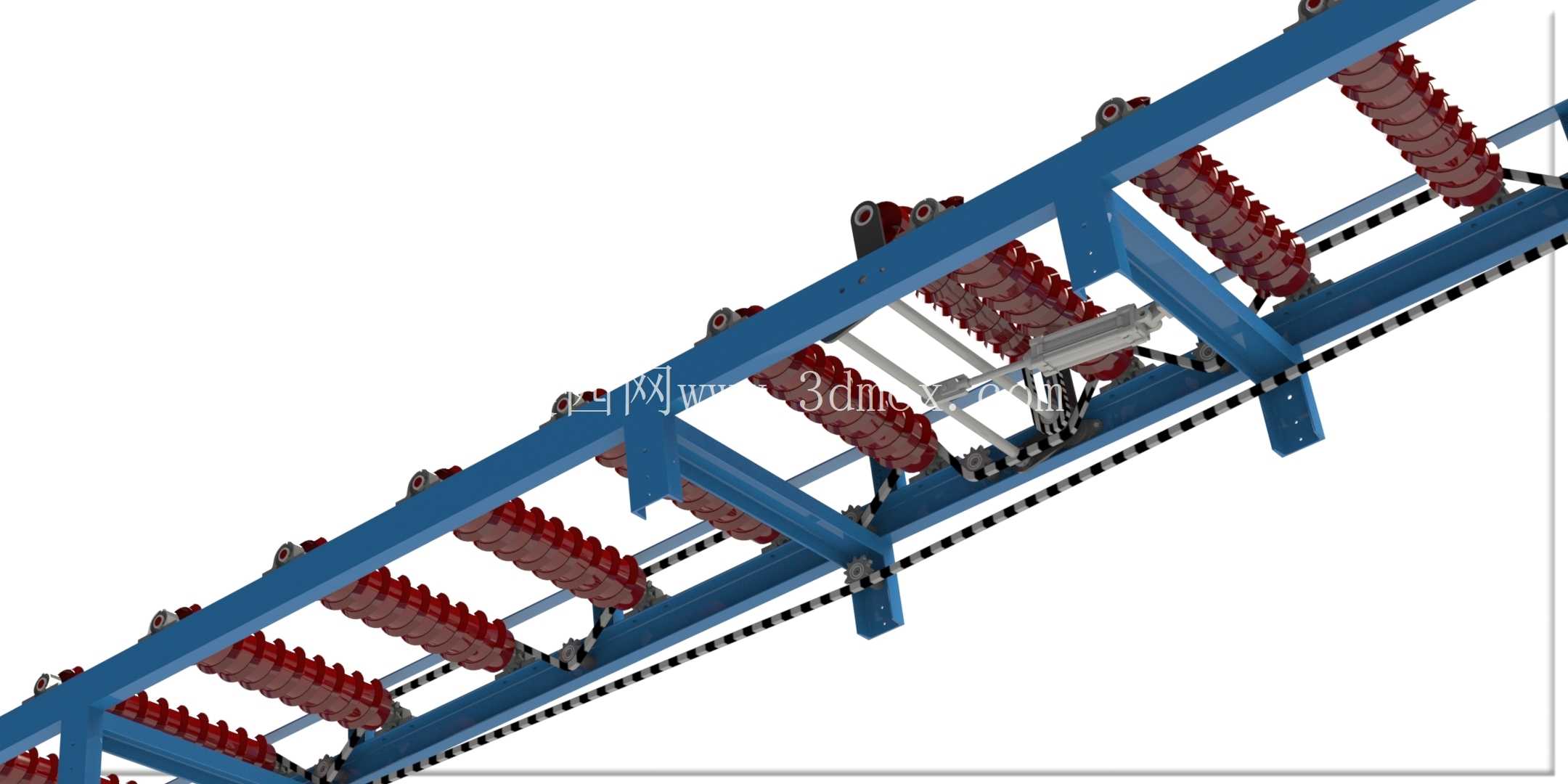

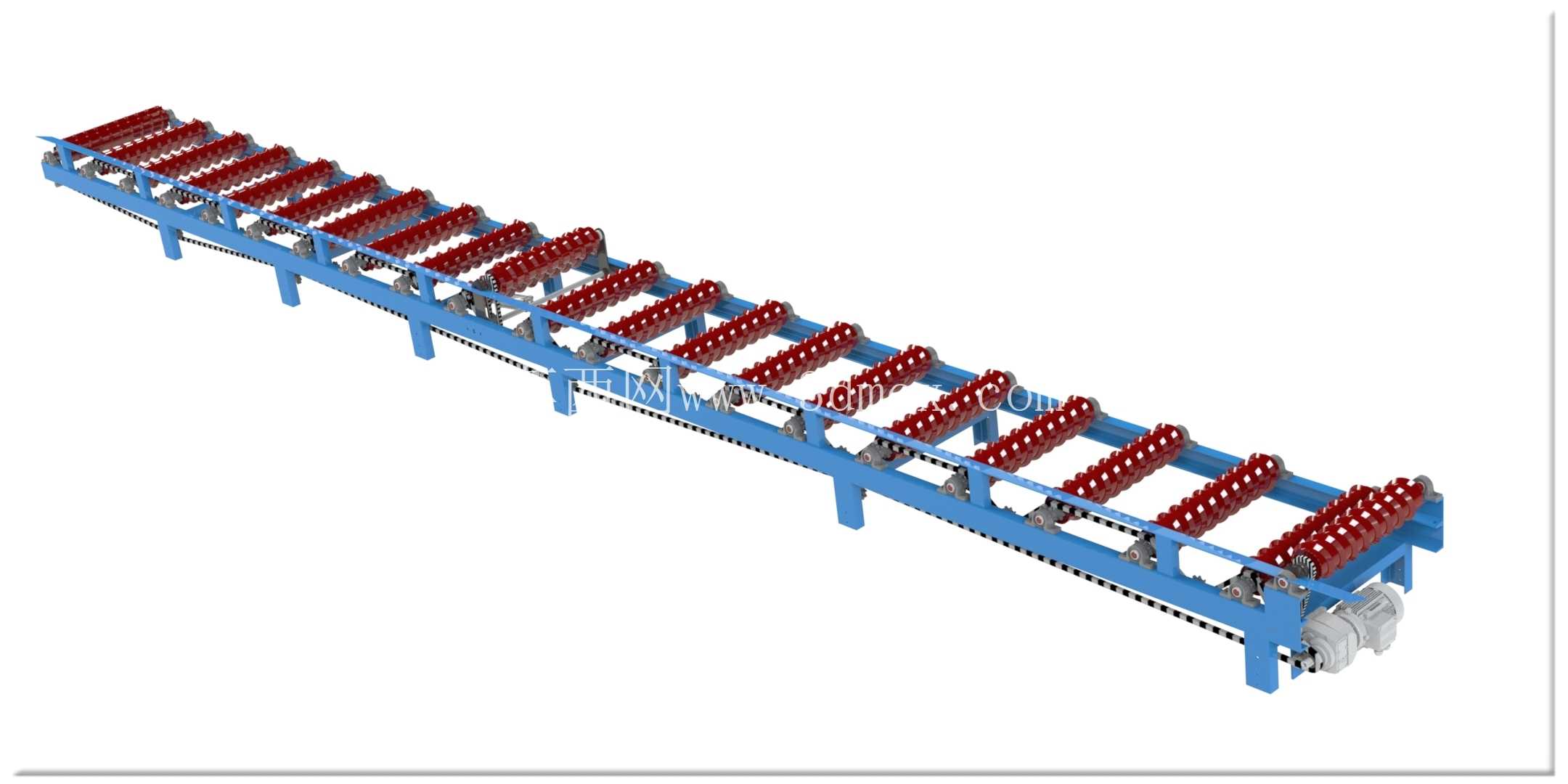

　　这款多列螺旋辊输送结构，主要面向散料、规整块状物料的短距离定向输送场景，常见于建材加工、粮食转运、化工原料分装、冶金半成品输送等产线环节，区别于普通无动力辊道与单轴螺旋输送机，它结合了螺旋叶片的定向推送能力与多辊并列的宽幅承载优势，可同时完成多列物料的同步输送与姿态规整，避免物料在输送过程中出现跑偏、堆积、卡滞问题。从结构设计逻辑来看，设备主体采用型钢焊接机架作为承载基础，机架主梁选用标准槽钢拼焊成型，横向支撑肋板按等间距布置，保证长距离安装时的整体刚性，避免满载运行时出现机架下挠变形，支腿部分预留地脚螺栓安装孔，可直接通过膨胀螺栓固定在混凝土地面，也可搭配可调脚杯实现安装高度与水平度的微调，适配不同现场的地面高差。

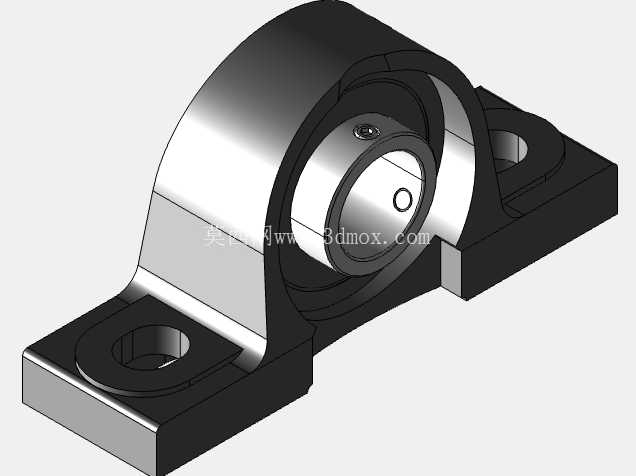

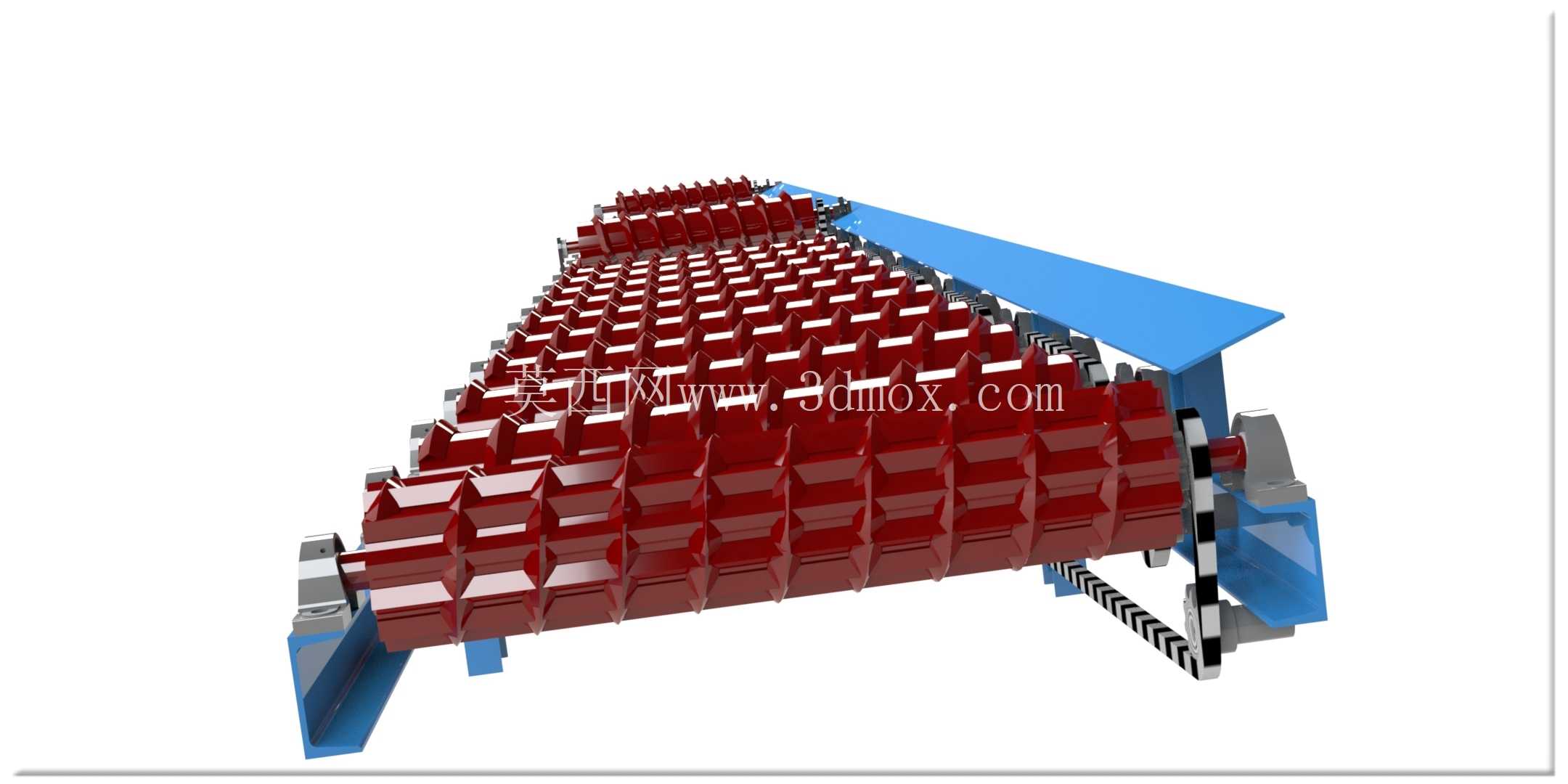

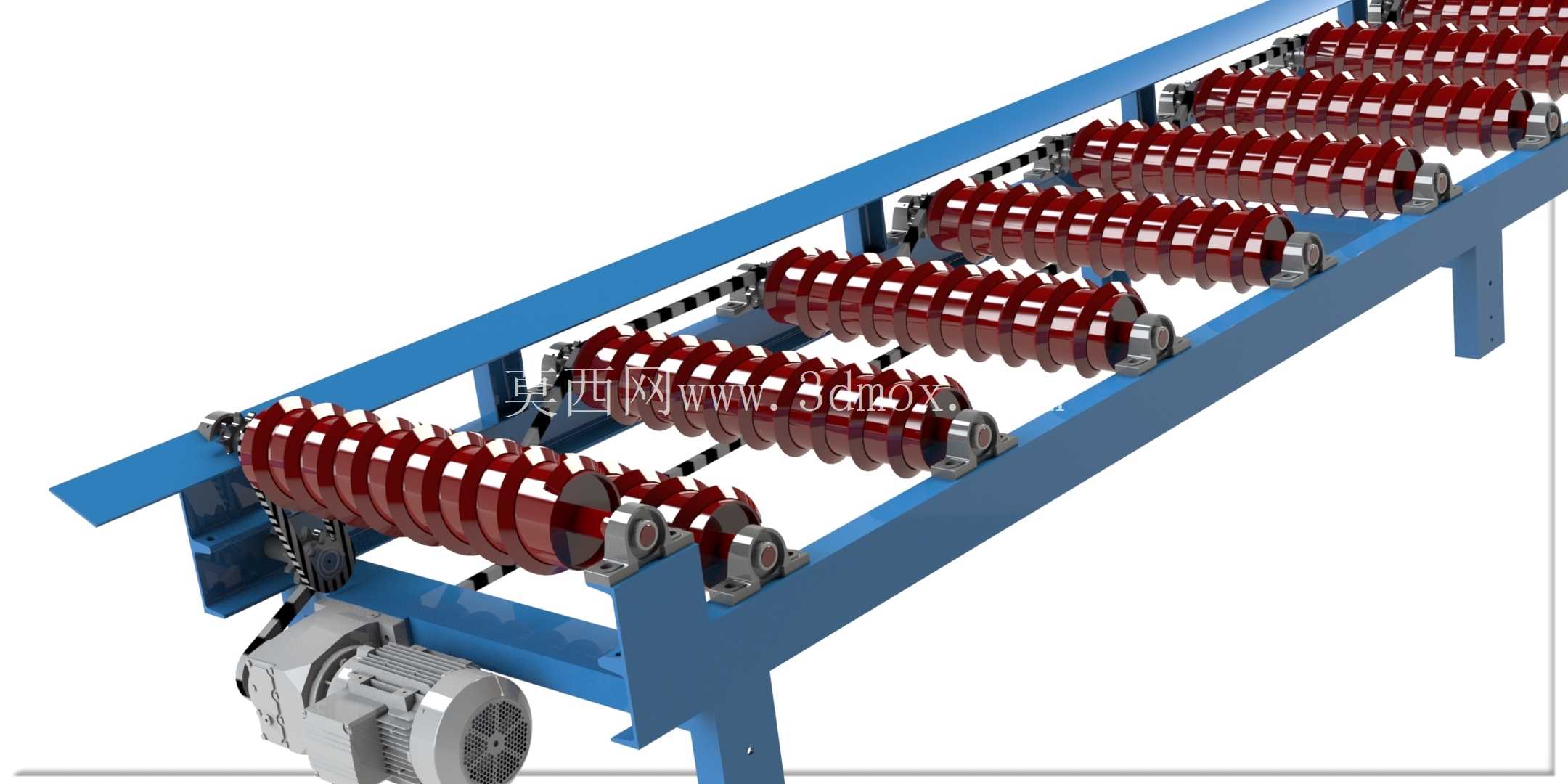

　　输送执行单元采用多根平行布置的螺旋辊，每根螺旋辊表面焊接连续螺旋叶片，叶片边缘做圆角打磨处理，避免刮损输送物料表面，辊体两端采用带座外球面轴承固定在机架侧梁上，轴承座自带密封结构，可阻挡粉尘进入轴承滚道，延长维护周期。驱动端布置在设备进料侧，采用减速电机直连主动轴的传动方案，相邻螺旋辊之间通过同步带轮传递动力，保证所有螺旋辊转速完全同步，避免因转速差导致物料扭转、错位，传动段外侧设置可拆卸式安全防护罩，既防止运行过程中异物卷入传动部件，也方便后期检修时快速拆卸，无需拆解整体机架。

　　设备的安装边界需要结合现场产线布局确定，进料端需要对接上游出料设备的落料口，落料点需正对螺旋辊的中部区域，避免偏载导致辊体单侧磨损加剧，出料端可直接对接下游分拣、包装或加工设备的进料口，设备整体宽度可根据输送物料的幅宽调整螺旋辊的数量与间距，单根螺旋辊的长度可根据输送距离定制，常规工况下单段输送长度不超过12米，超过该长度需要增设中间支撑轴承，避免长辊运行时出现挠曲振动。

　　在功能特性上，这款输送结构可通过调整螺旋叶片的导程来改变物料的输送速度，导程越大单位时间内输送量越高，同时可通过调整螺旋叶片的旋向，实现物料的正向或反向输送，适配不同产线的流向需求；针对磨琢性较强的物料，可在螺旋叶片表面堆焊耐磨层，提升易损件使用寿命，针对易粘结的物料，可在辊体下方增设清扫刮板，及时刮除粘附在叶片与辊面的残留物料，避免积料导致的负载增大与输送效率下降。设计过程中需要重点核算螺旋辊的抗弯强度与临界转速，根据输送物料的堆积密度、单小时输送量确定辊径、叶片高度与电机功率，避免出现动力不足或结构冗余的问题，同时要保证相邻螺旋辊之间的间隙小于输送物料的最小粒径，防止物料卡入辊缝造成设备卡停。机架表面采用喷塑处理，可适配多数常规工业车间的防腐需求，若用于潮湿、有腐蚀性气体的工况，可更换为不锈钢材质机架与辊体，满足食品、医药等行业的卫生级输送要求。设备运行时噪音控制在75分贝以内，无需额外设置隔音防护，日常维护仅需定期检查轴承润滑状态、同步带张紧度与叶片磨损情况，维护点均布置在设备外侧，操作空间充足，无需进入设备内部即可完成常规保养作业。
