三轴数控窗扇型材加工开窗设备结构

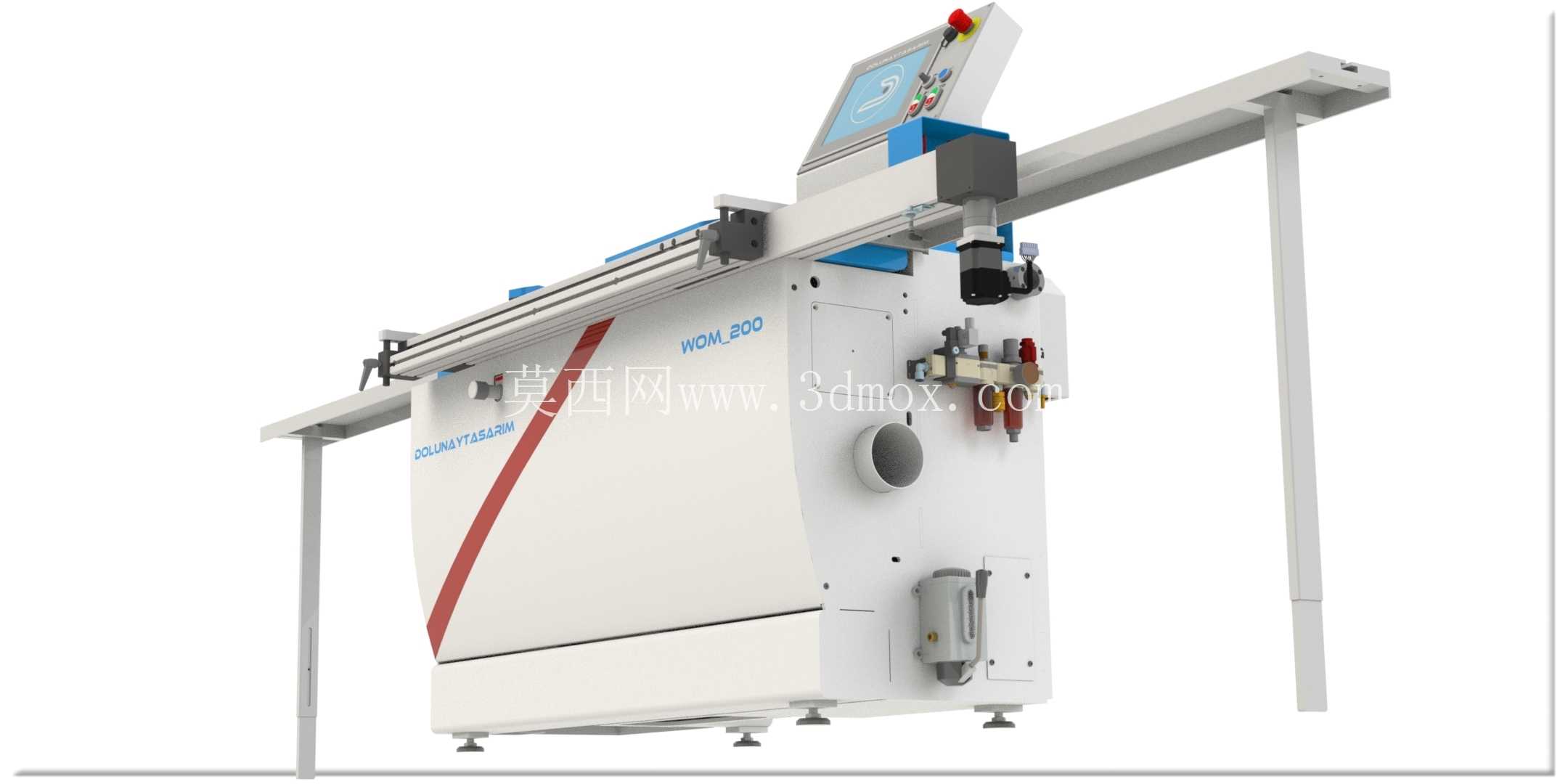

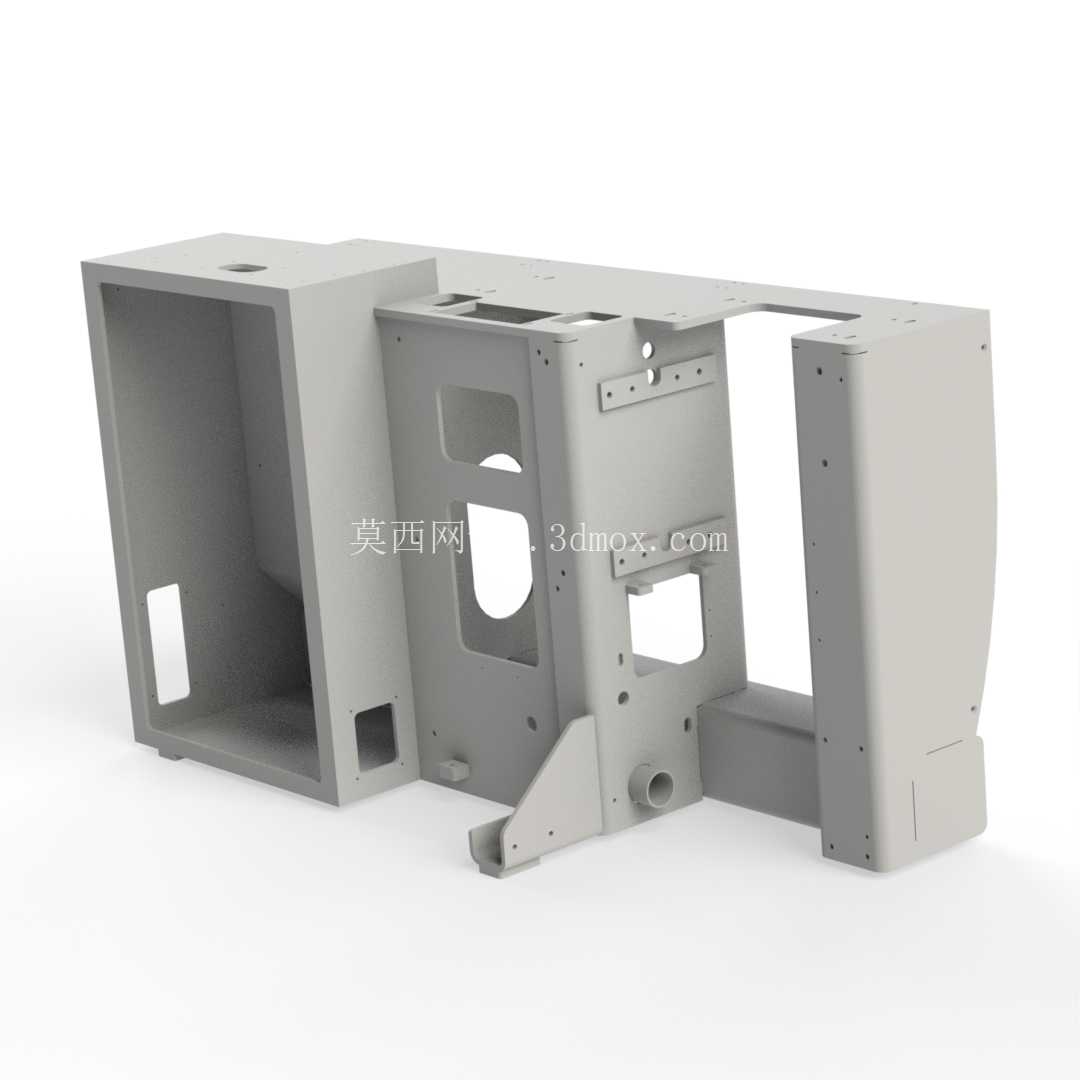

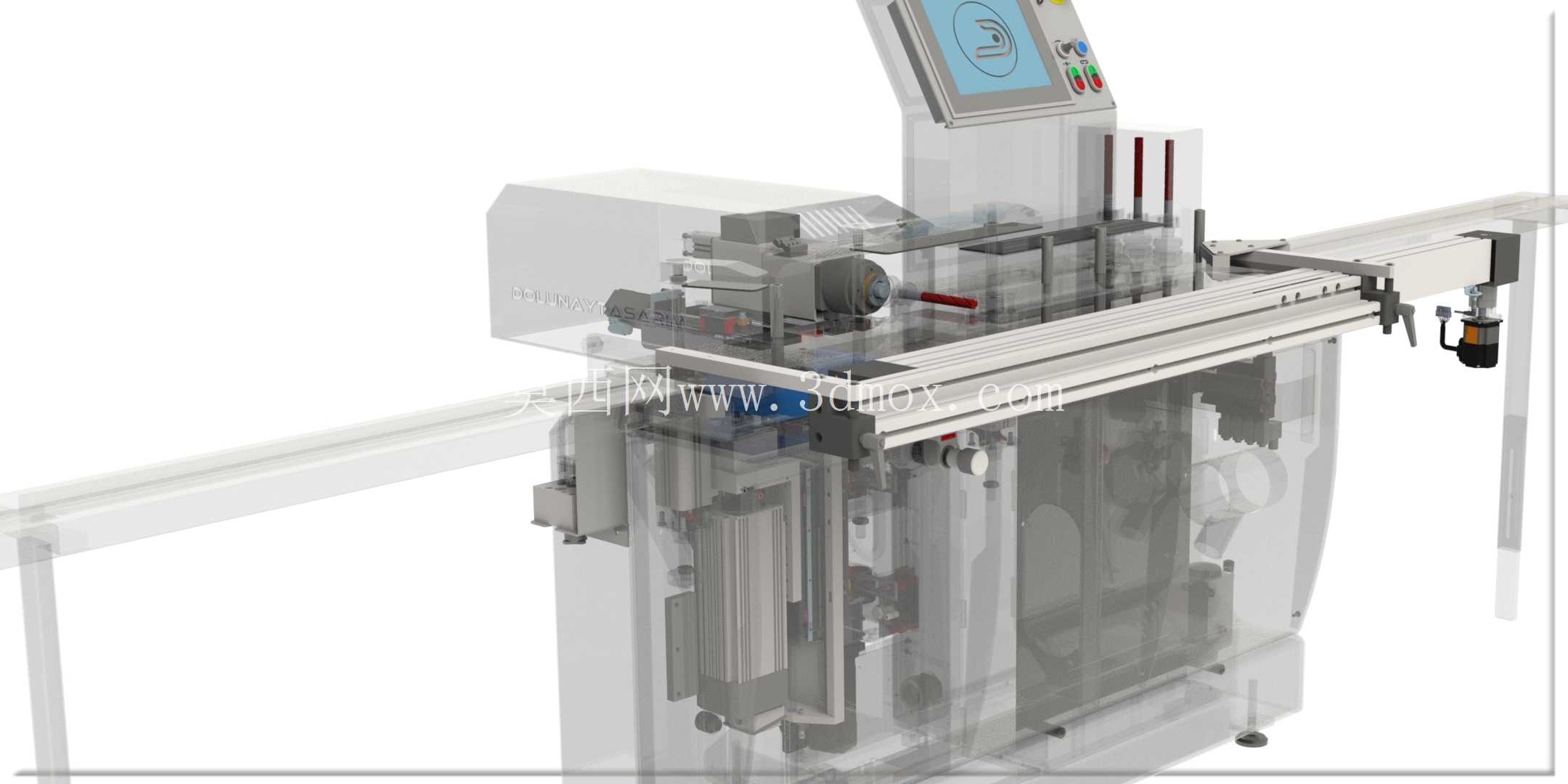

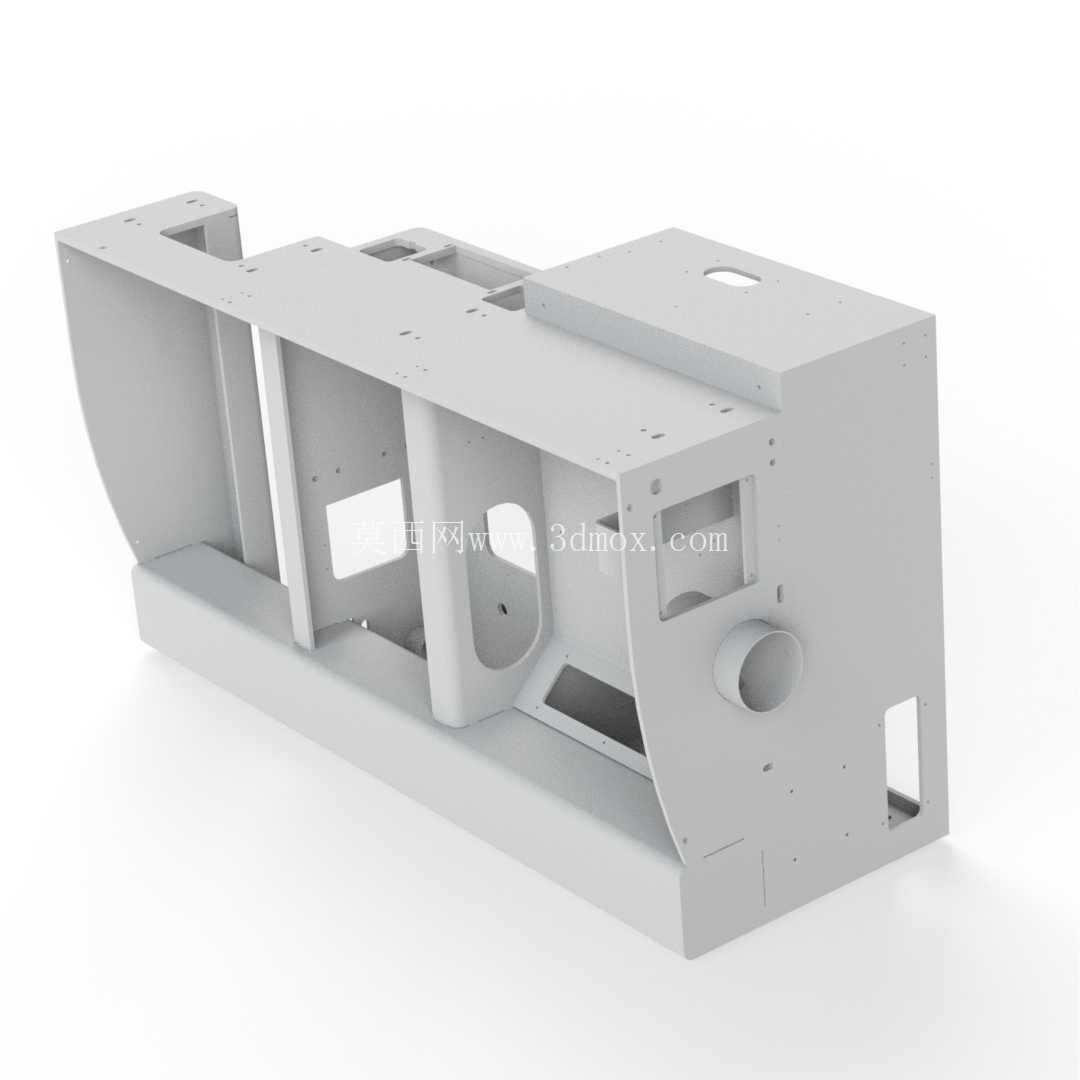

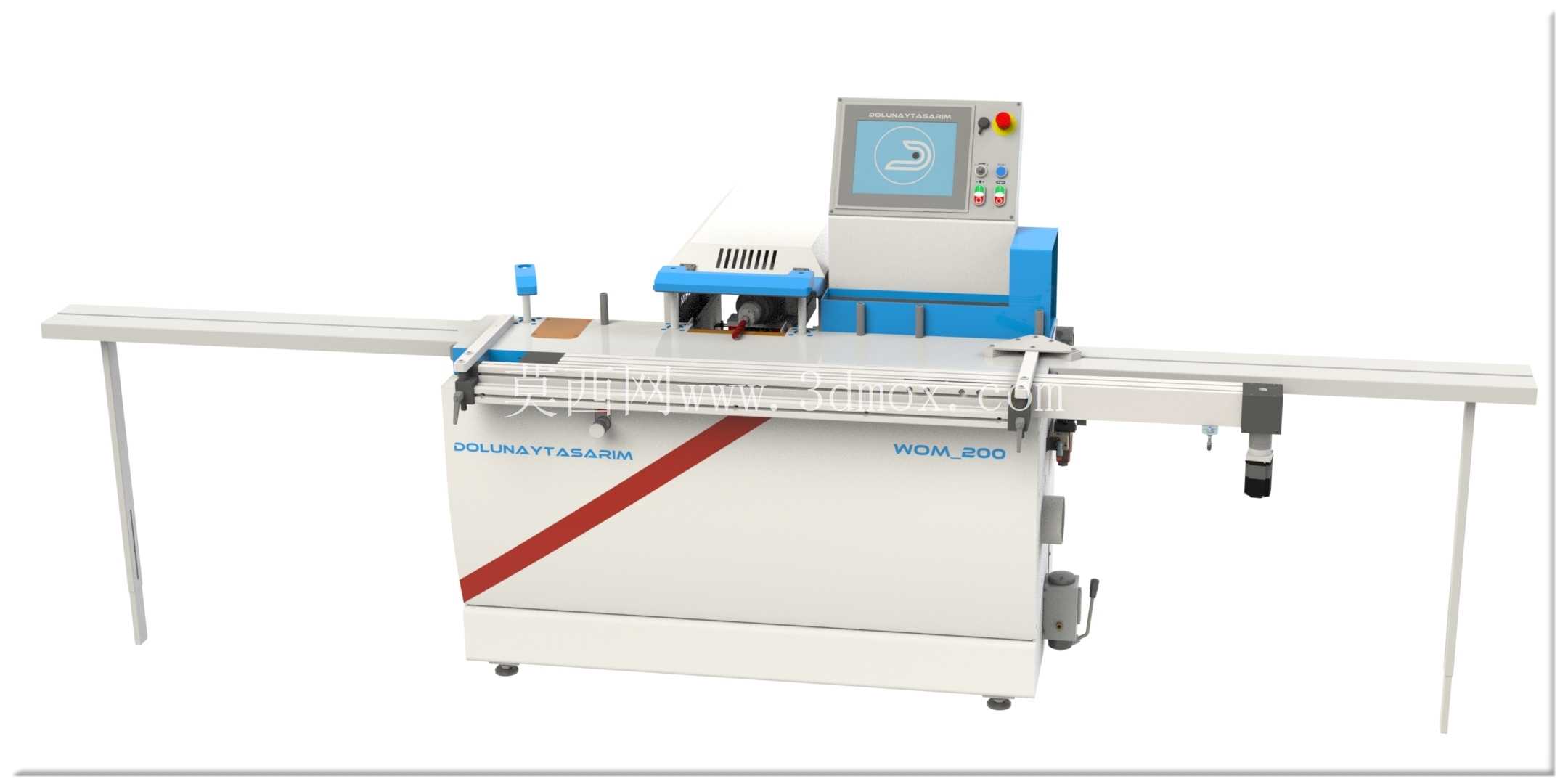

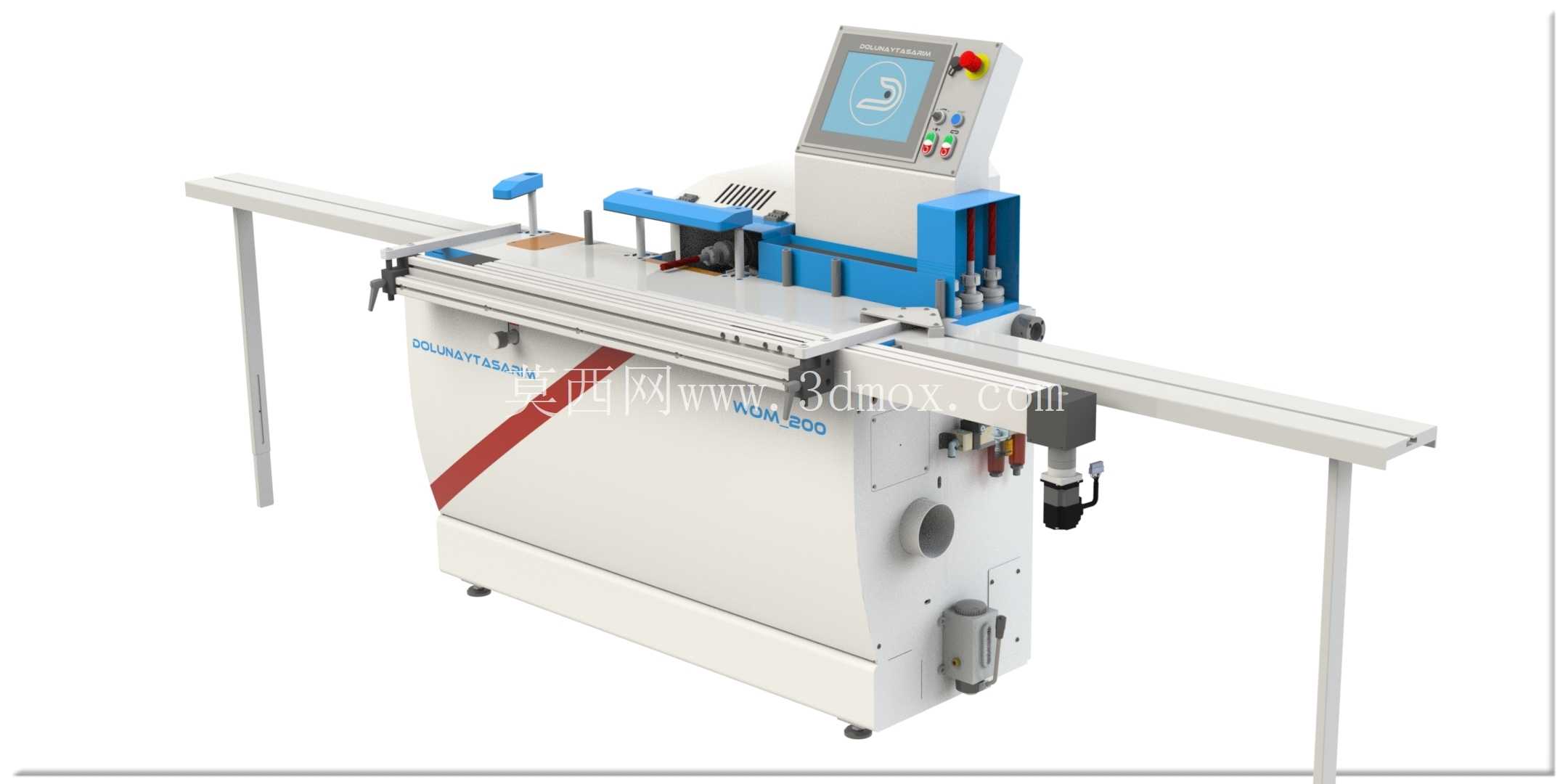

　　这款三轴开窗加工设备，主要面向门窗制造行业的型材铣削、开孔、槽位加工场景，适配塑钢、铝合金等常见窗材的批量加工作业，在门窗生产流水线中承担窗扇五金件安装位加工、排水槽铣削、锁孔成型等核心工序，替代传统人工划线、单工序钻孔铣削的作业模式，能有效提升窗材加工的尺寸一致性与加工效率。从结构布局来看，设备采用卧式床身作为承载基体，床身内部集成了电气控制回路、气动管路排布与驱动组件安装空间，底部配置可调式支撑脚，可在安装时调整整机水平度，抵消车间地面的平整度误差，避免床身长期受力变形影响加工精度。

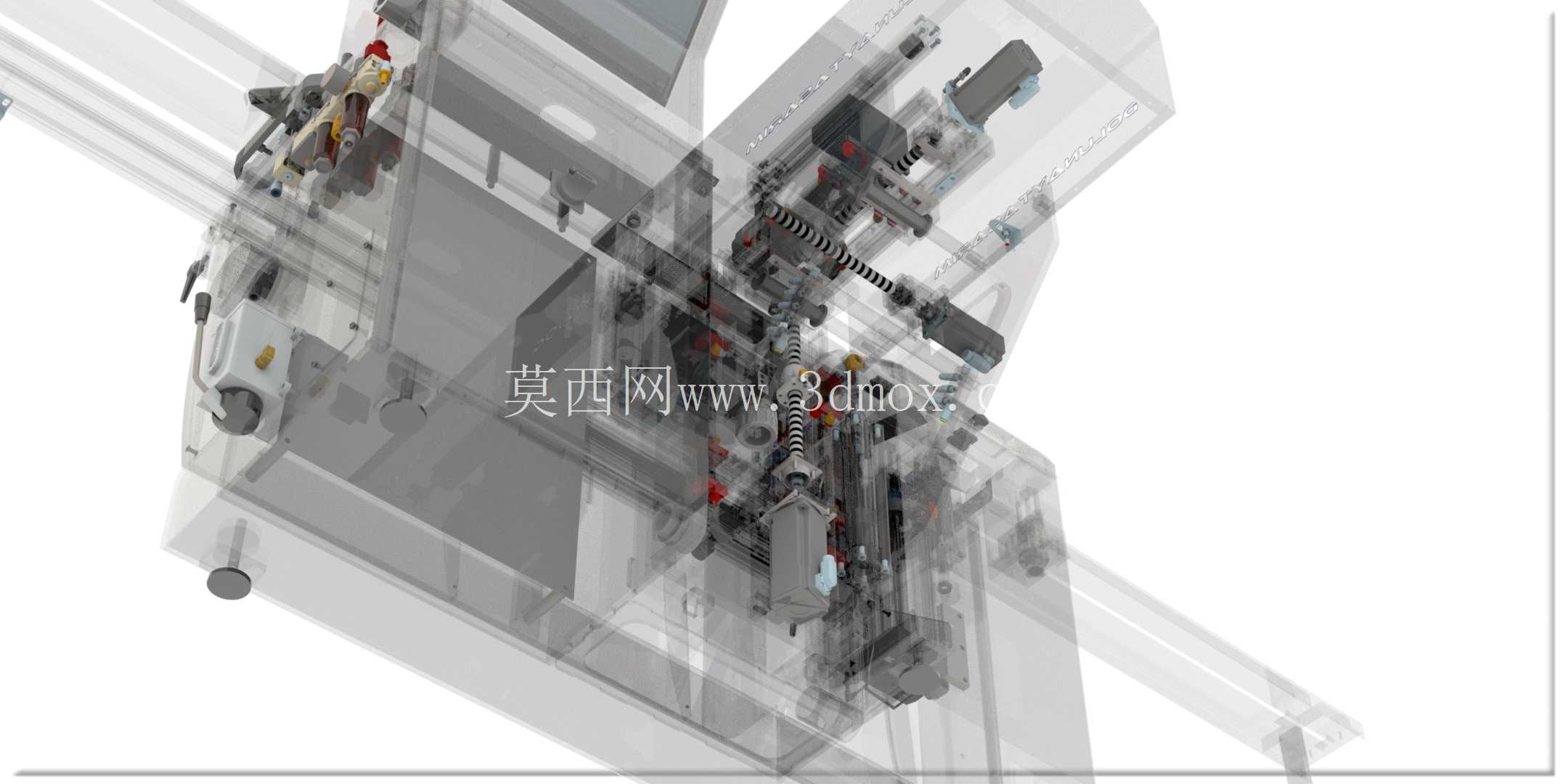

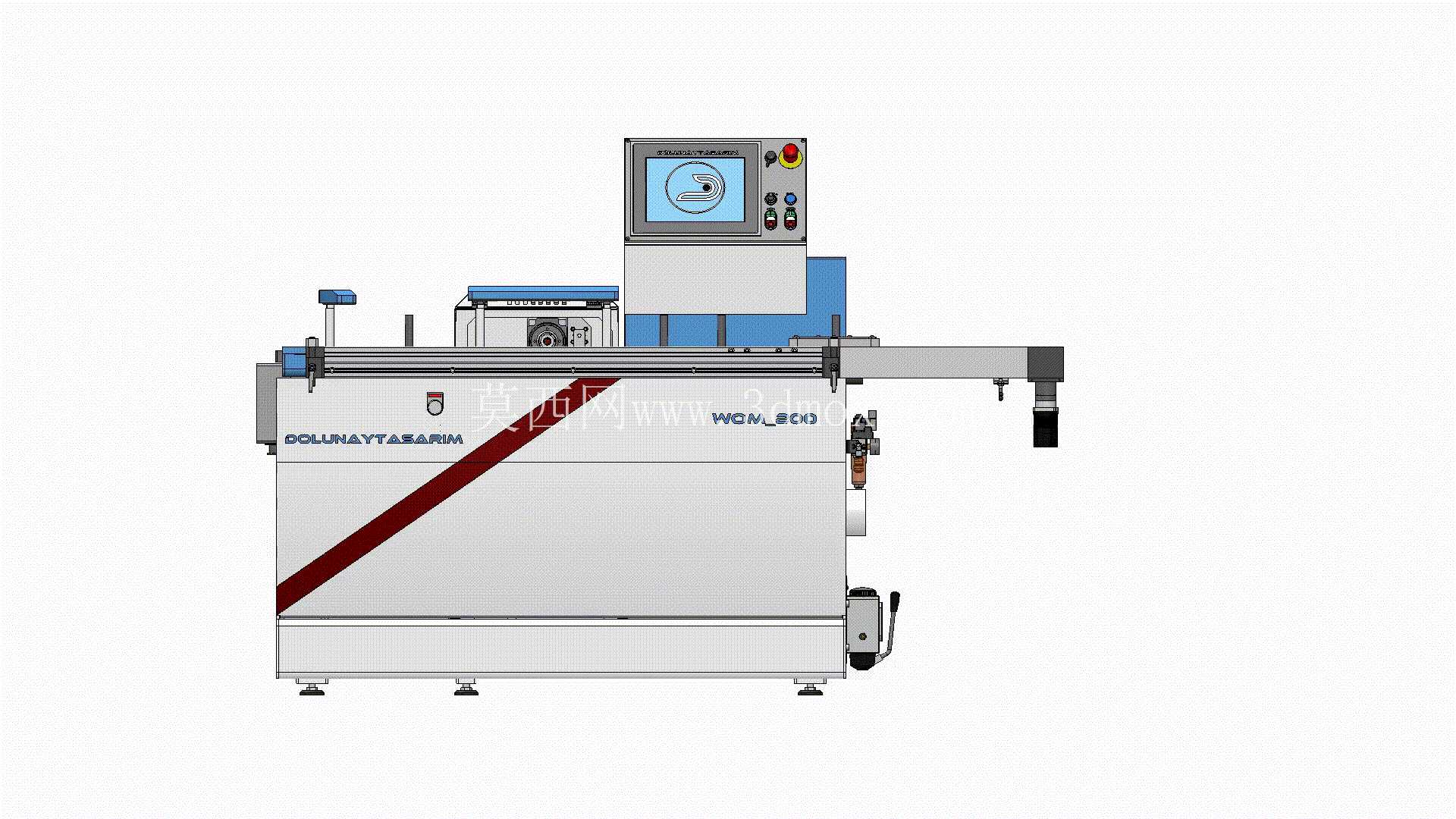

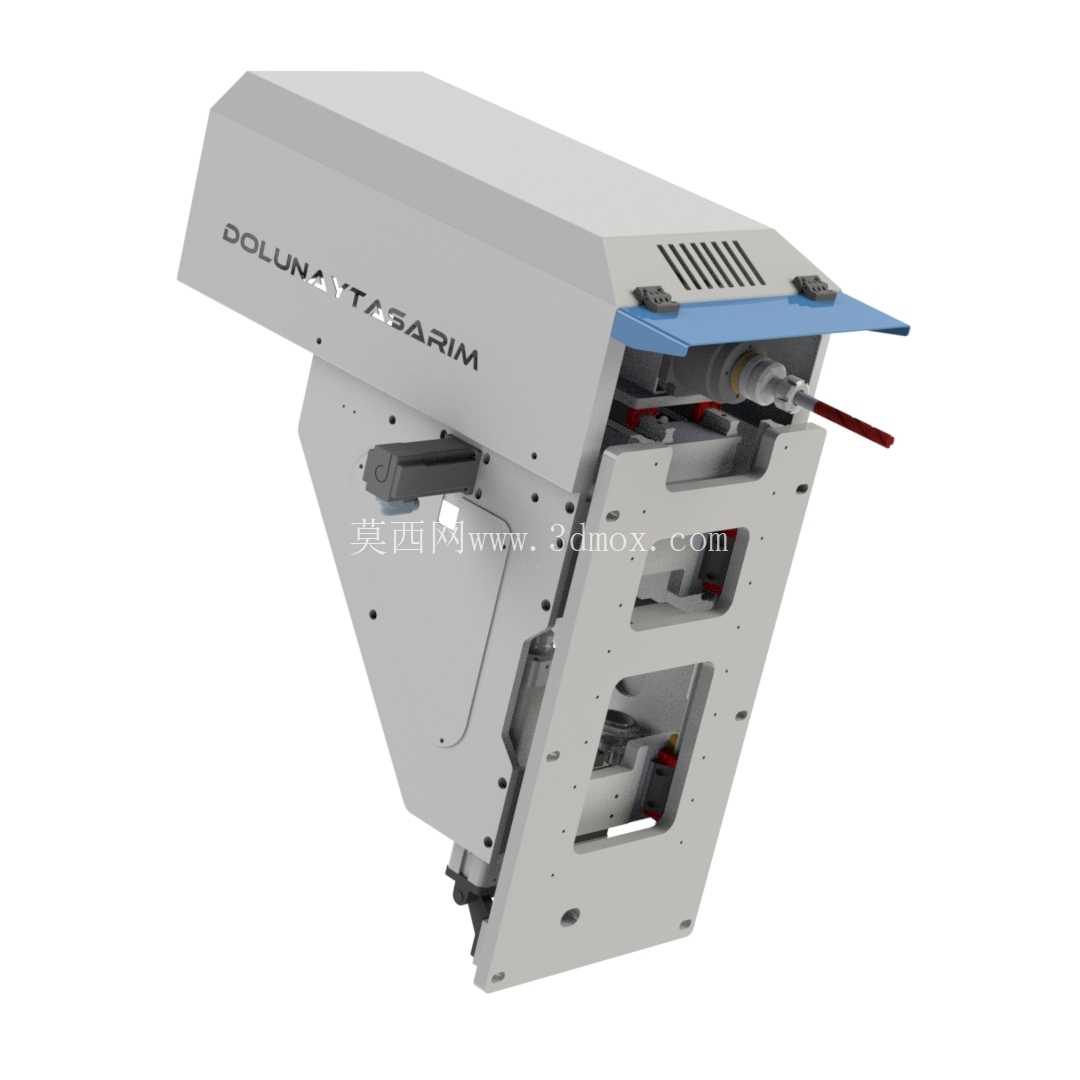

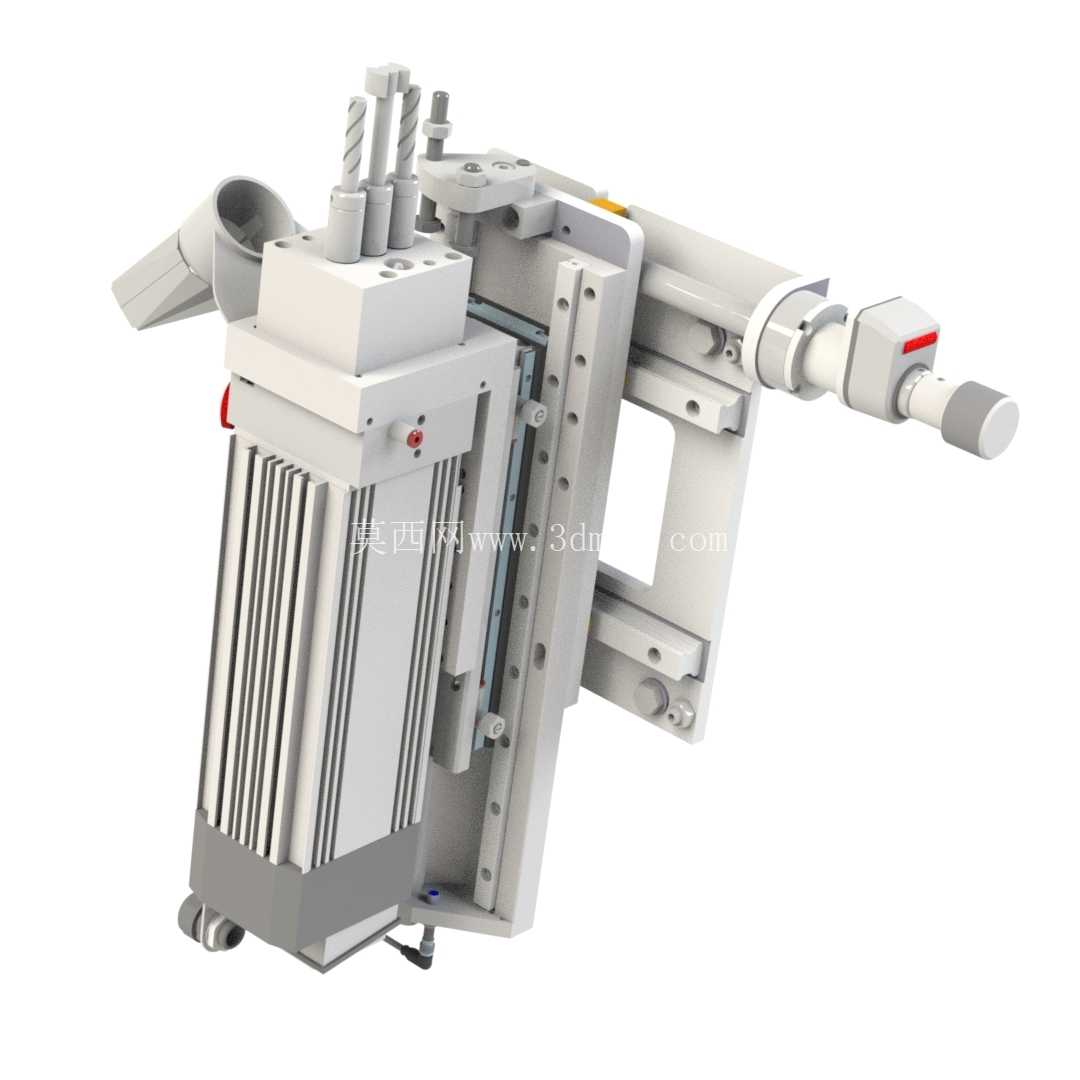

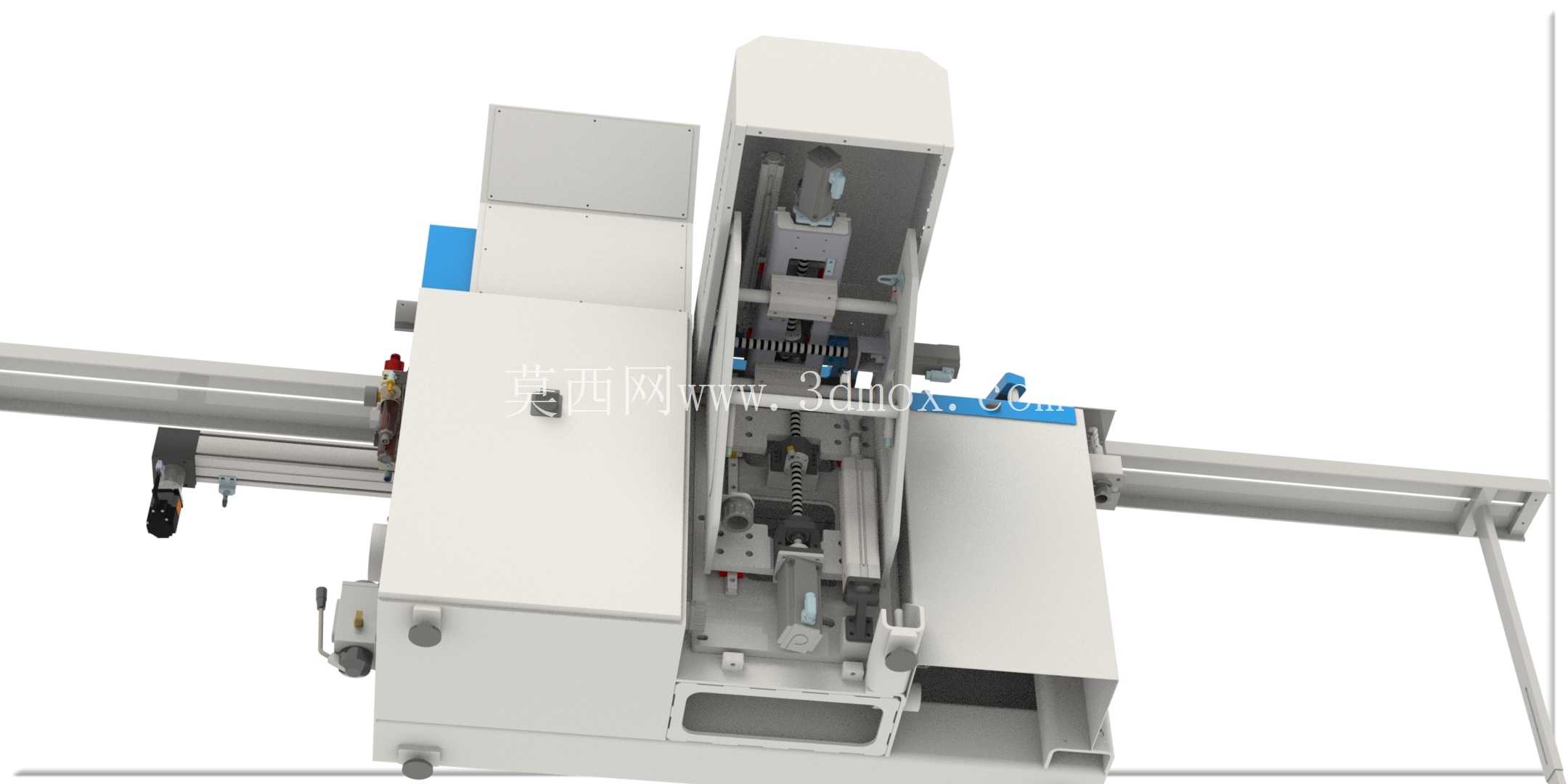

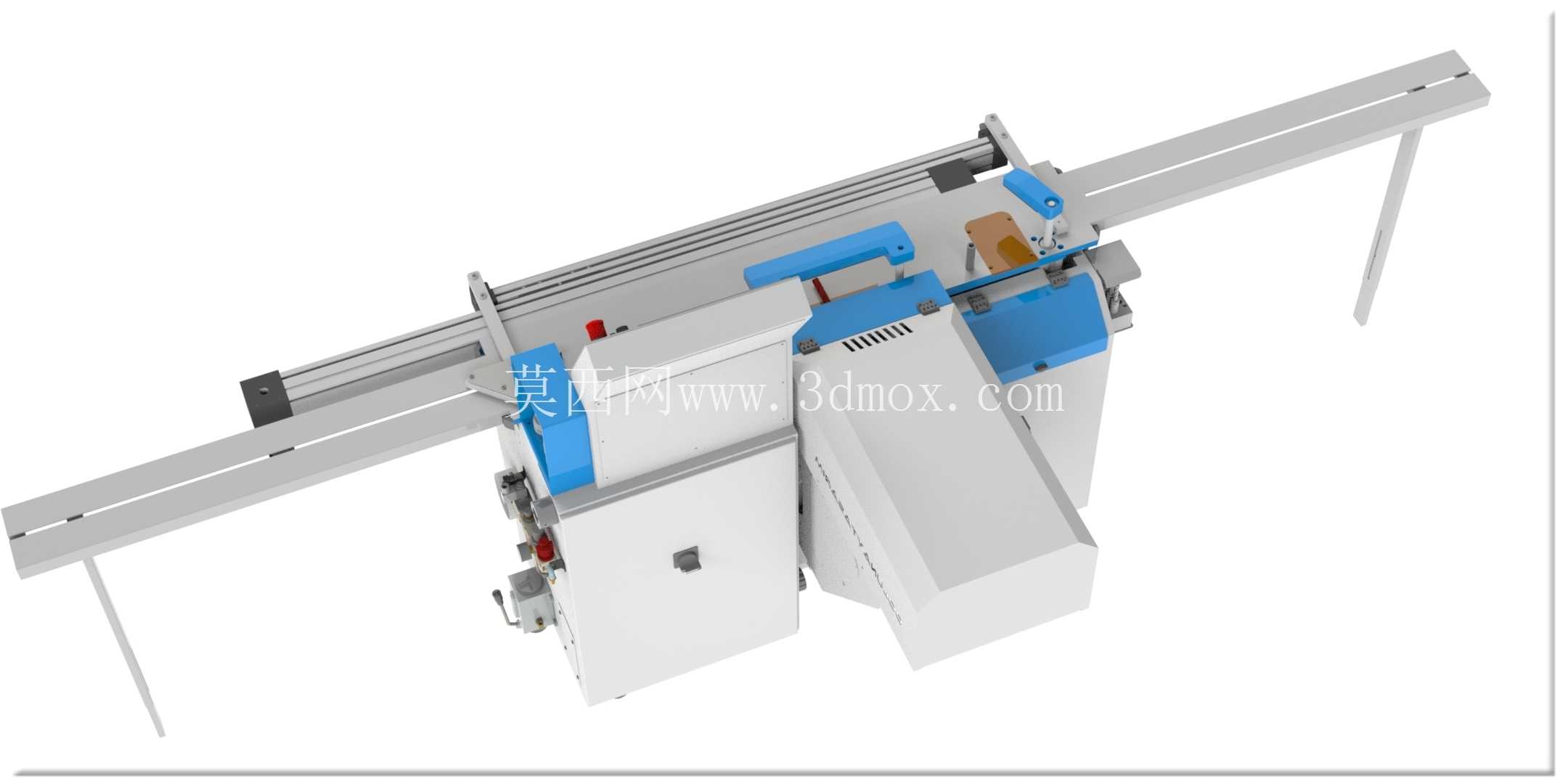

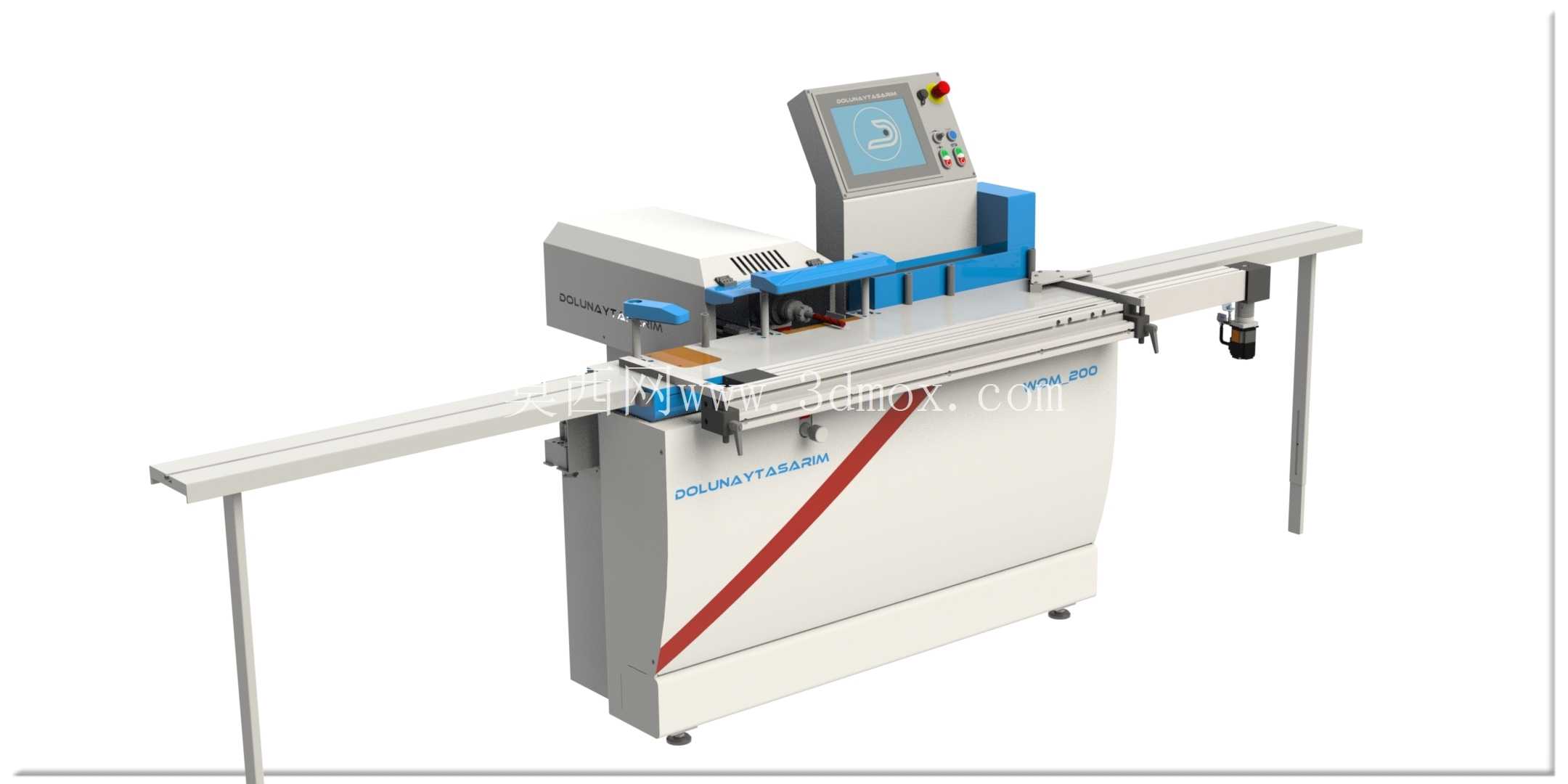

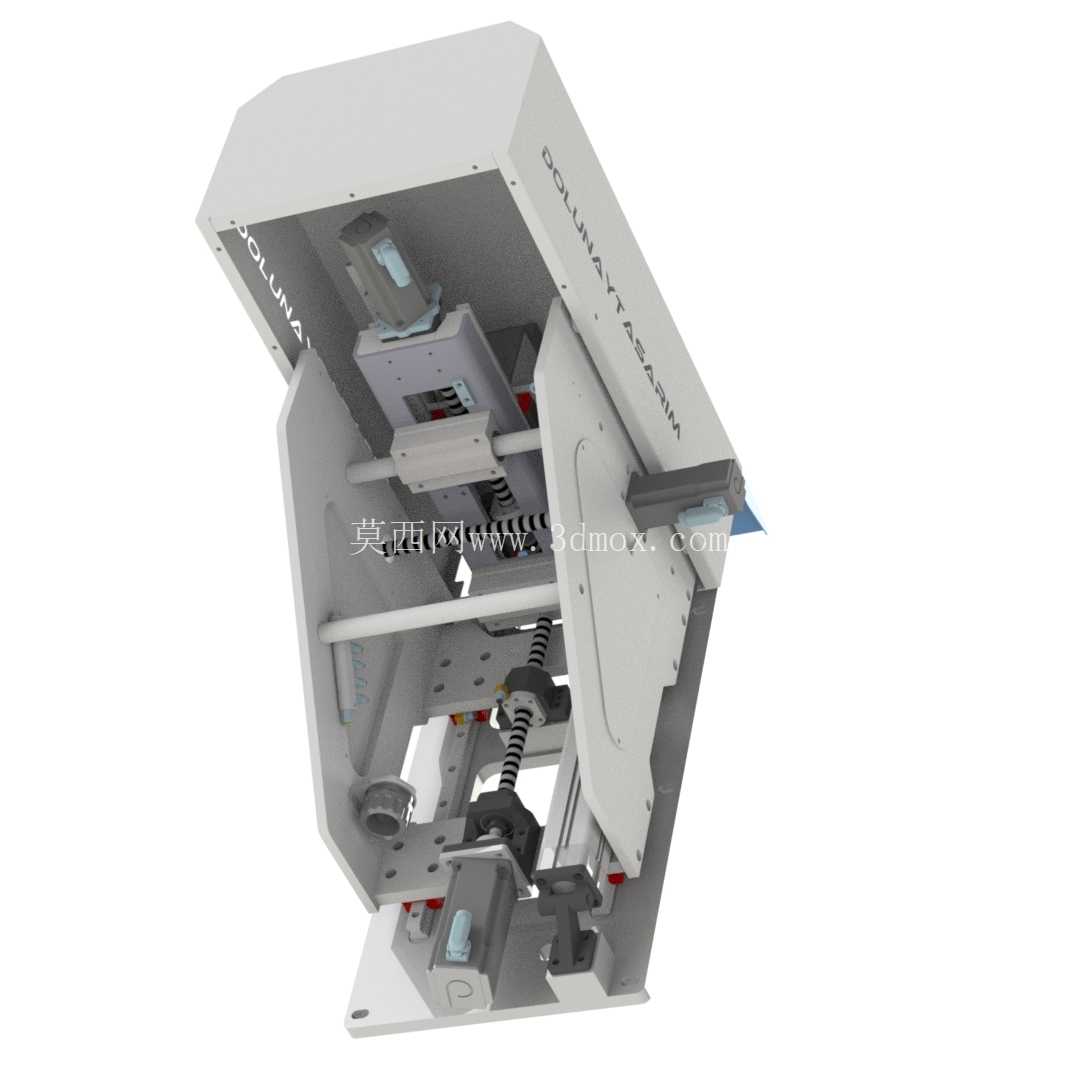

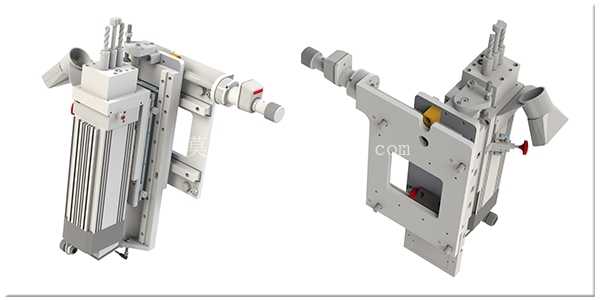

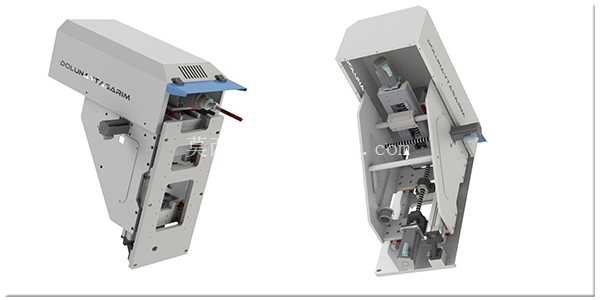

　　床身上方布置的直线传动导轨，沿X轴方向覆盖整个加工行程，滑座搭载在导轨上通过伺服电机配合滚珠丝杠驱动，实现加工头沿工件长度方向的精准位移，Y轴与Z轴传动组件集成在滑座的悬臂结构上，分别负责加工头的前后进给与上下进给，三个轴的运动配合可覆盖窗材型材三个方向的加工需求，无需多次装夹工件即可完成同一截面不同位置的加工工序。设备操作端布置在床身侧上方的悬臂控制箱上，集成了触控显示屏、操作按钮与状态指示灯，操作人员可在装夹工位旁直接完成程序调用、参数调整与设备启停操作，控制箱的悬臂角度可根据操作人员的站立位置调整，降低长期操作的疲劳感。

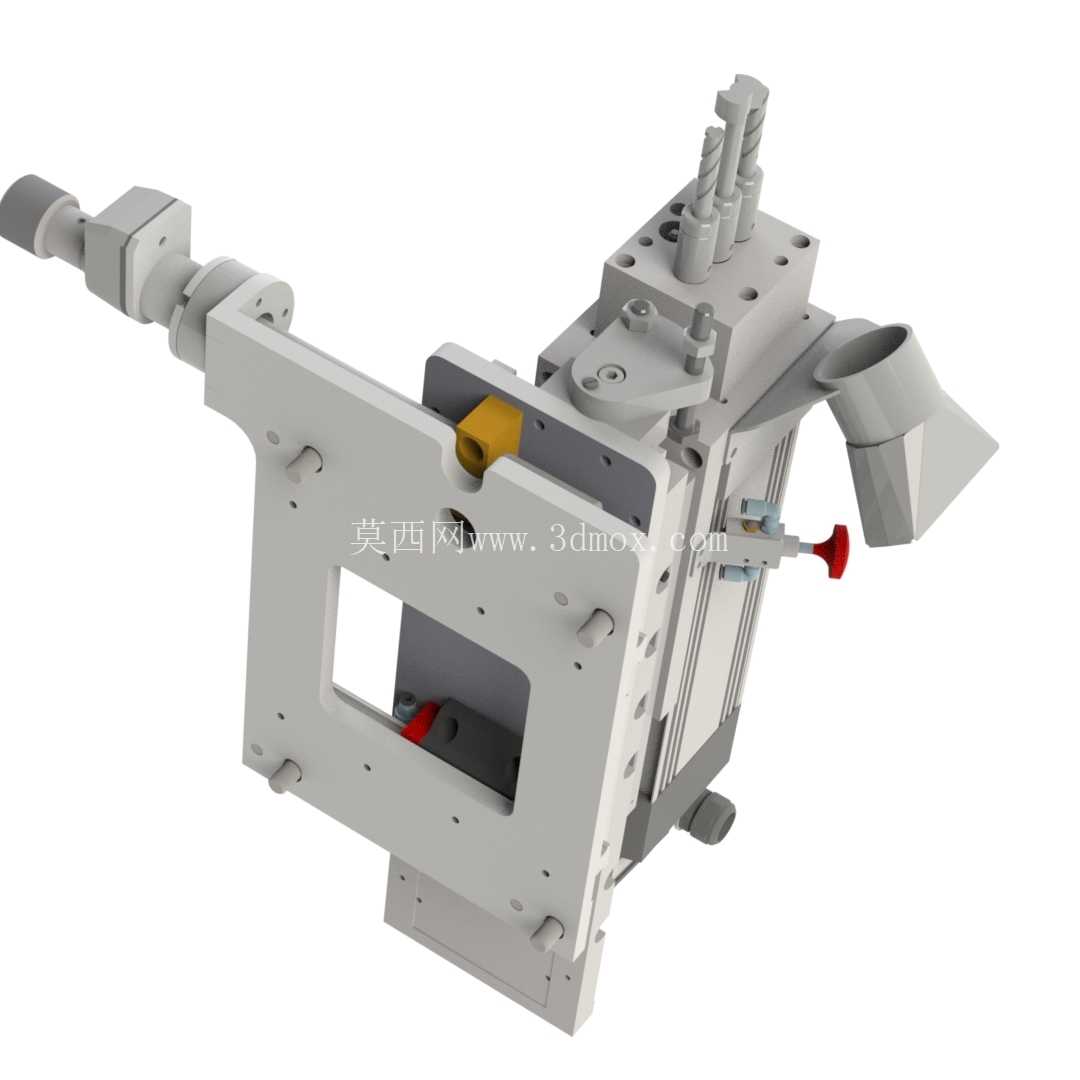

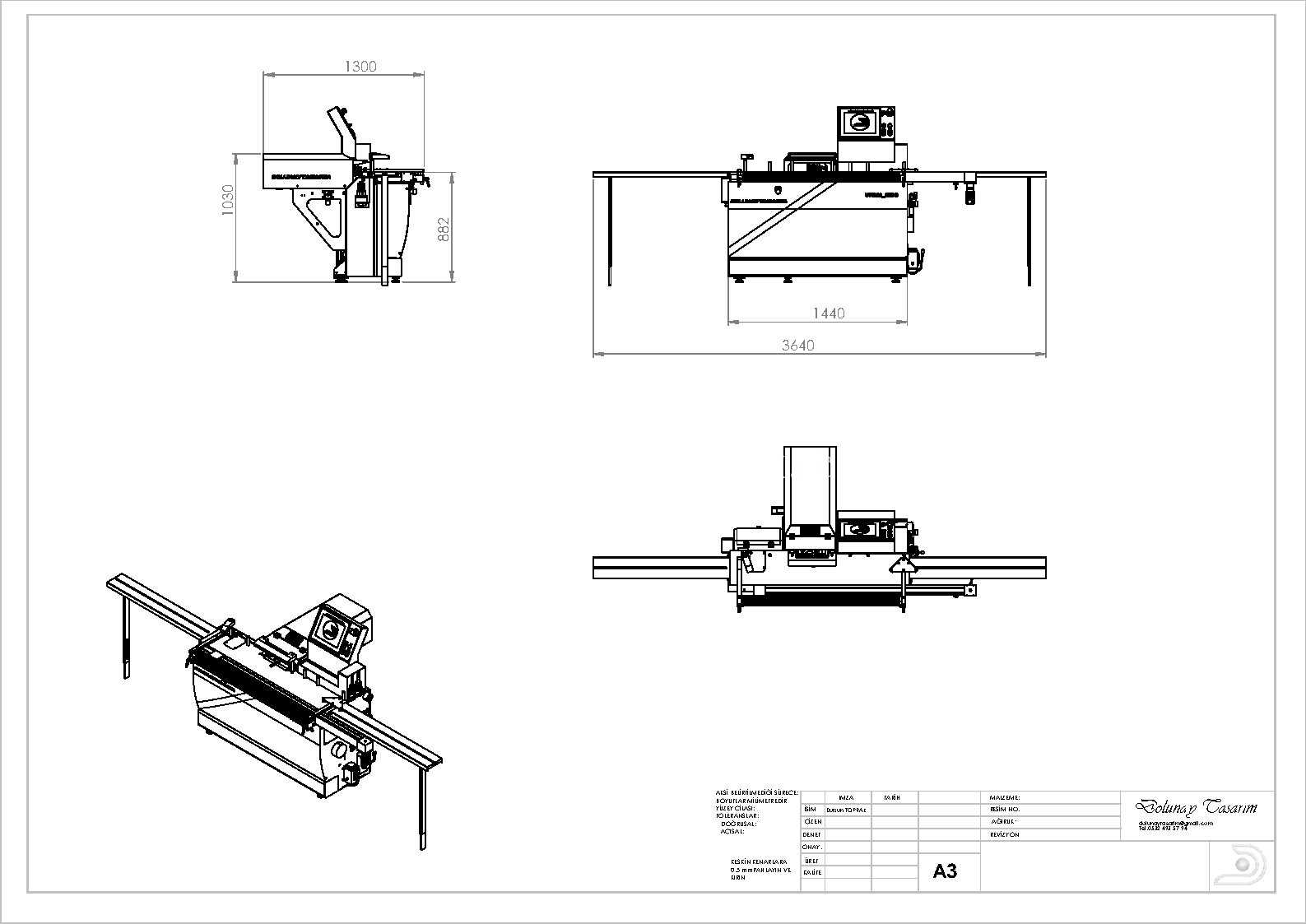

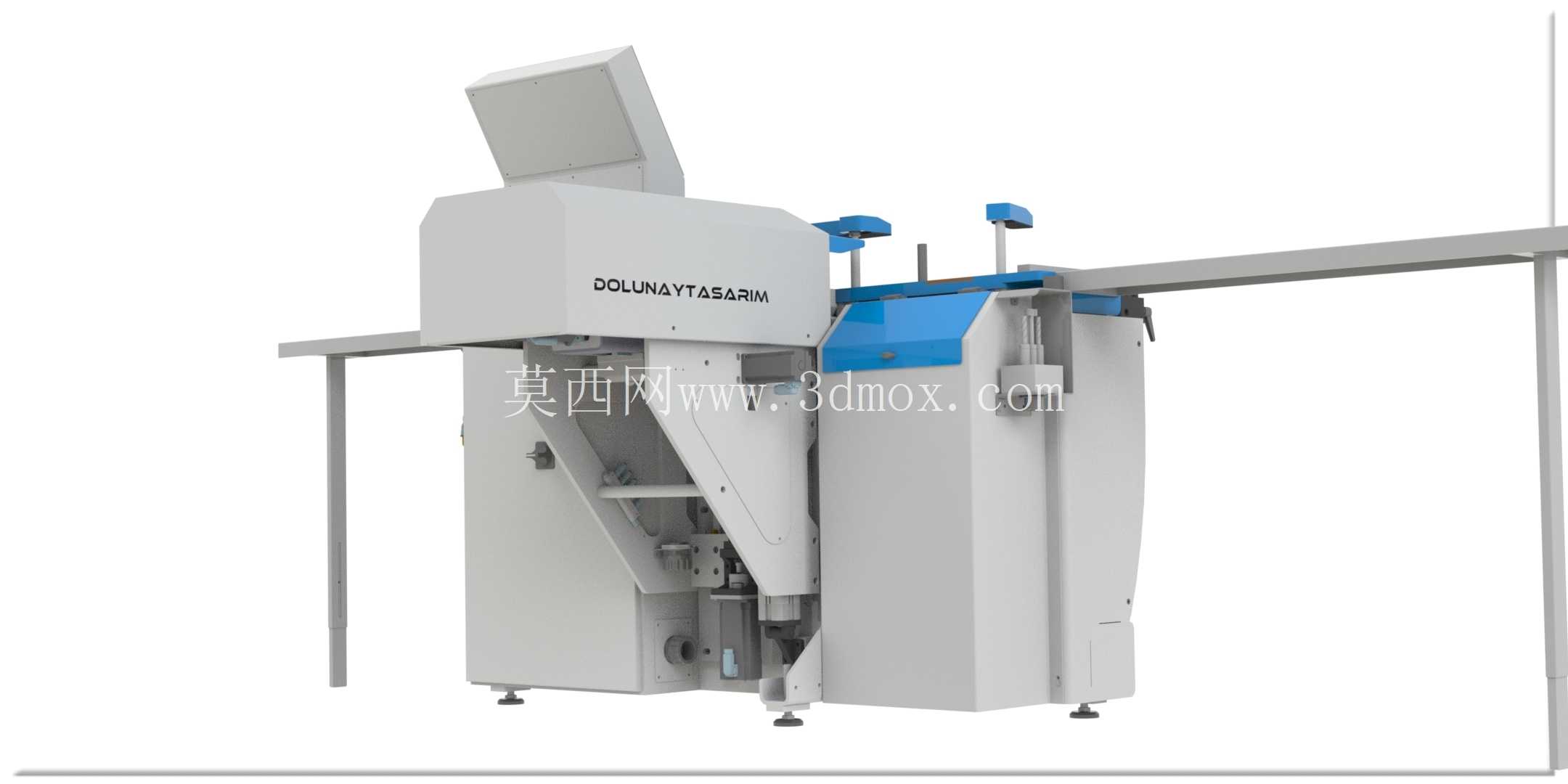

　　加工头侧方集成了刀具冷却与排屑辅助结构，加工过程中产生的铝屑或塑材碎屑可通过配套的吹屑结构引导至床身侧方的排屑区域，避免碎屑堆积在导轨或传动部件上加剧运动副磨损。床身正面的防护结构采用半封闭设计，既可以阻挡加工过程中飞溅的碎屑，又不会妨碍工件的上下料操作，防护门上设置的观察窗可实时观察加工状态，无需打开防护门即可判断刀具运行与工件加工情况。从安装边界来看，设备整机长度适配常规6米内窗材的加工需求，宽度方向预留了操作人员上下料的操作空间，安装时需在设备后方预留电气柜检修与管路维护的空间，地面承重需满足床身满负载运行时的承重要求，避免运行过程中出现共振影响加工表面质量。

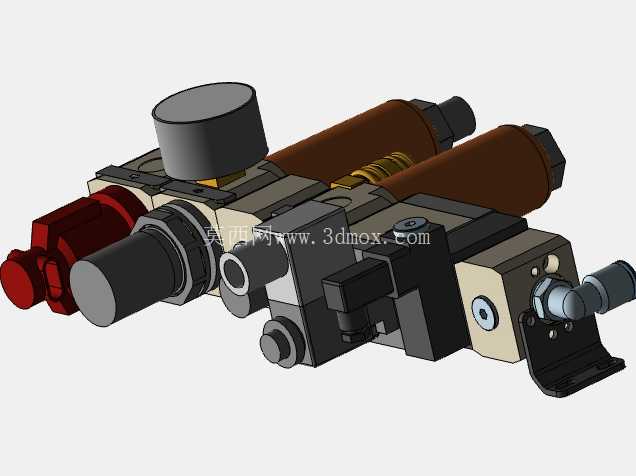

　　在功能设计上，设备的工件夹持机构采用气动压紧结构，可根据不同型材的截面形状调整压块位置，装夹时可实现多段同步压紧，避免长型材装夹时出现翘曲变形，压紧力可通过气动调压阀调整，适配不同壁厚型材的装夹需求，防止薄壁型材被压变形。三轴的传动参数匹配了门窗型材加工的常用进给速度与切削转速范围，针对铝型材加工时的粘刀特性，传动结构预留了高速主轴的安装接口，可根据加工需求更换不同功率的加工主轴，适配铣刀、钻头等不同加工刀具的装夹。设备的电气布线全部采用拖链内置排布，避免运动过程中管线拉扯磨损，所有运动副位置都配置了自动润滑接口，可按照设定的润滑周期自动加注润滑脂，减少日常维护的工作量。在实际产线应用中，这款设备可对接前端的型材切割工位与后端的型材组装工位，加工完成的窗材无需二次转运校正即可直接进入组装工序，减少工序间的转运磕碰，针对不同系列的窗型，只需提前编制对应的加工程序，调用后即可自动完成对应位置的加工，无需反复划线定位，尤其适合多批次小批量的门窗定制生产场景，可快速切换加工参数适配不同规格的窗材加工需求。
