立式带锯圆木锯切生产线结构设计

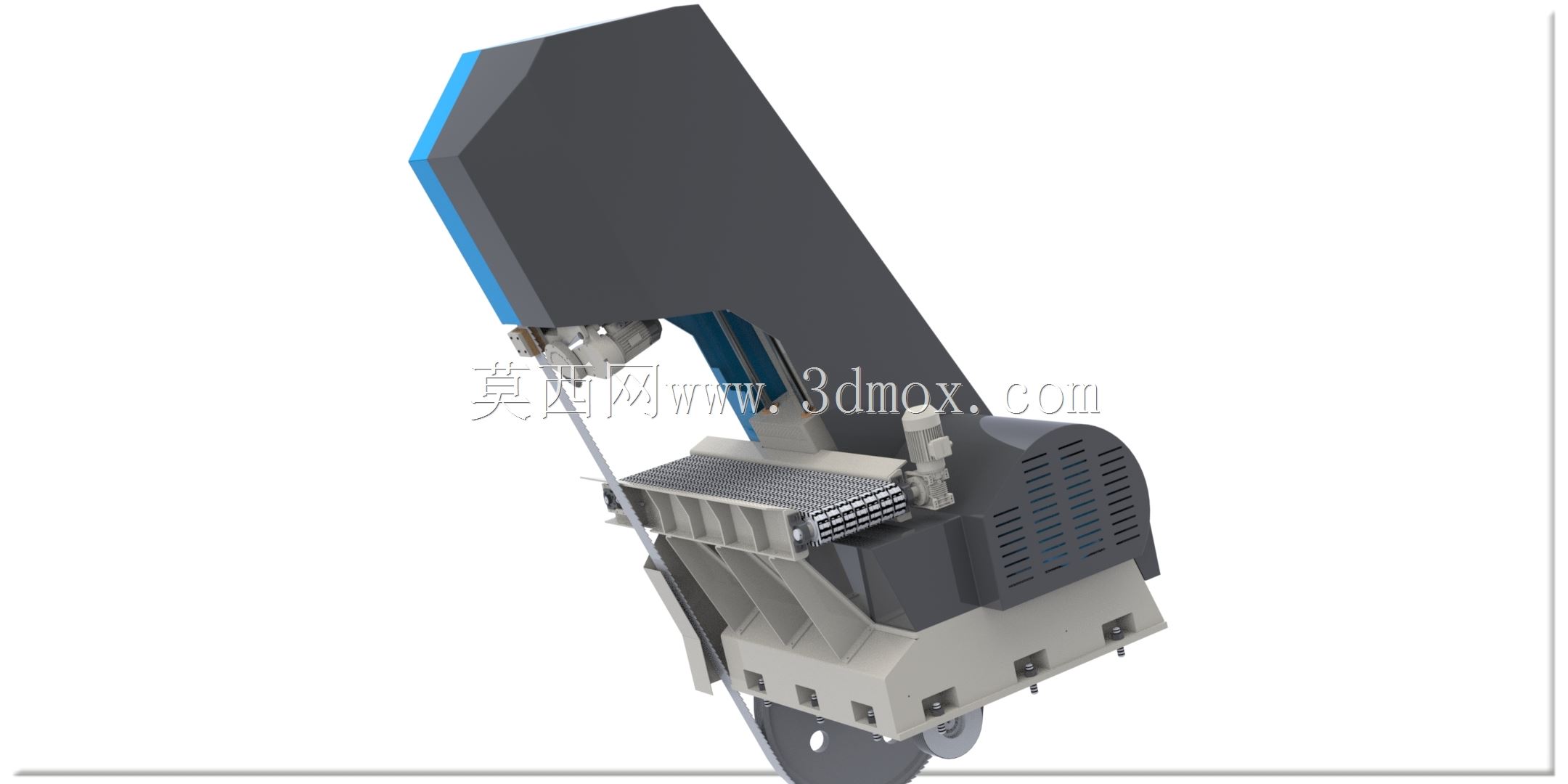

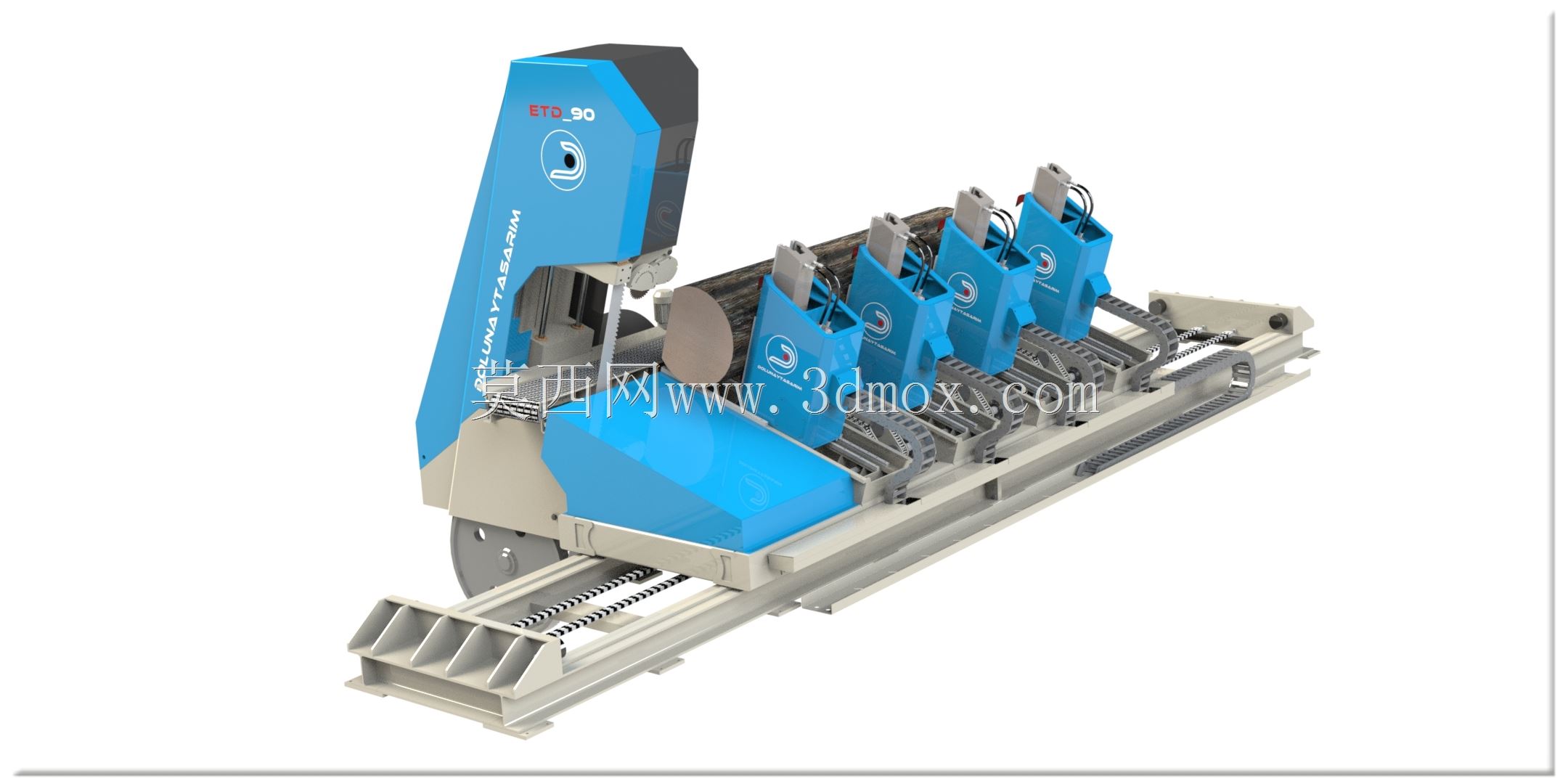

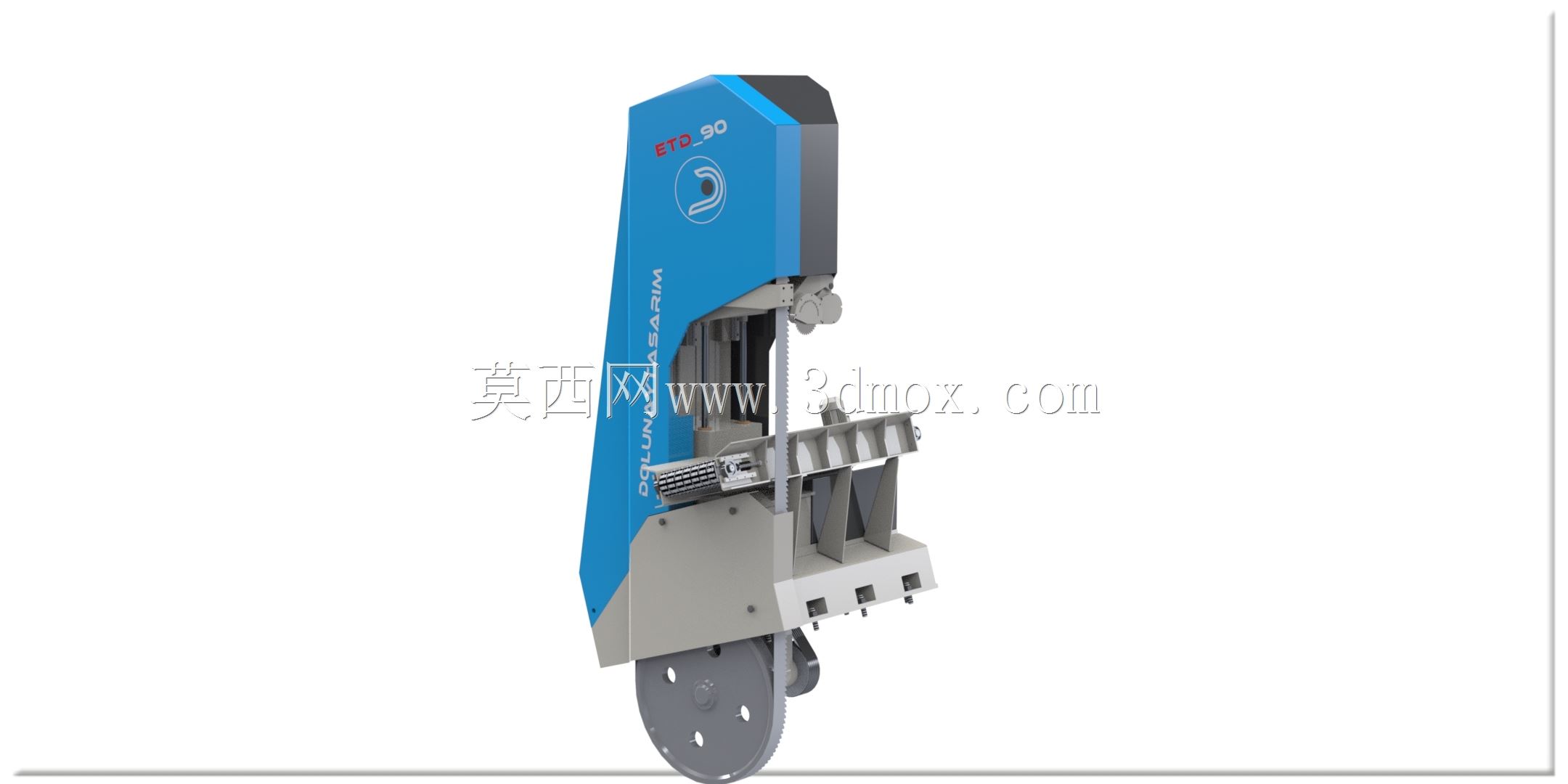

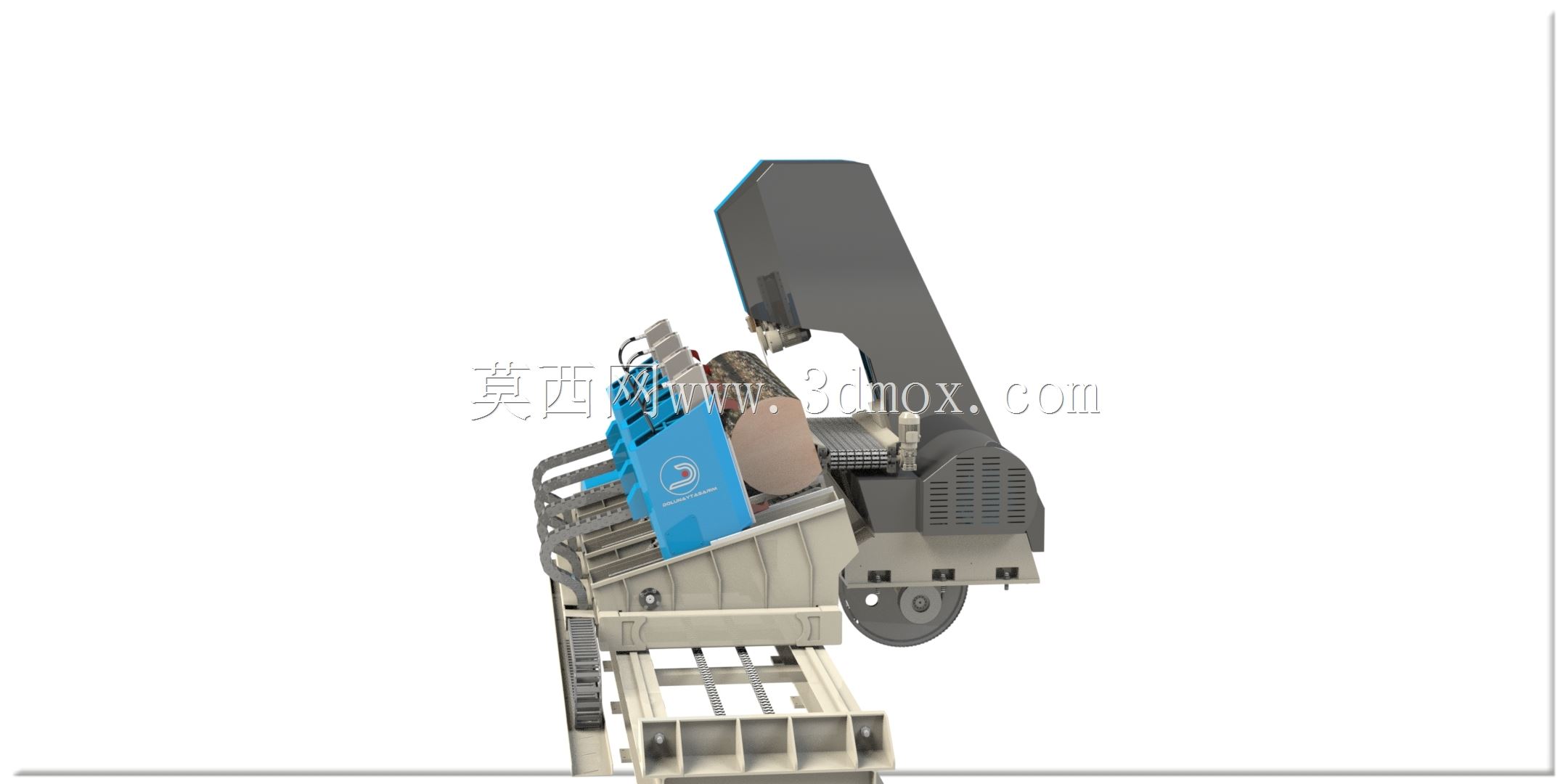

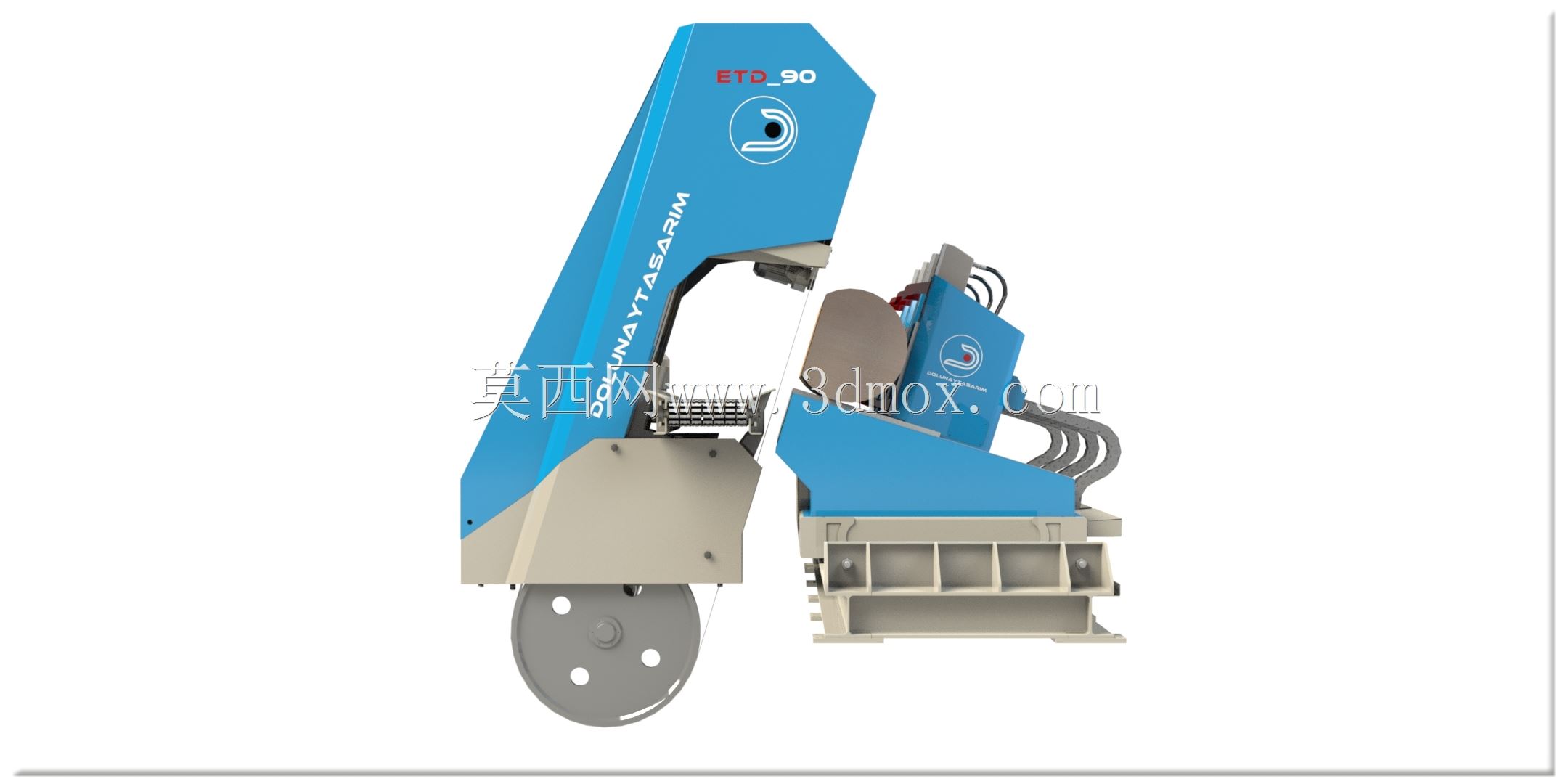

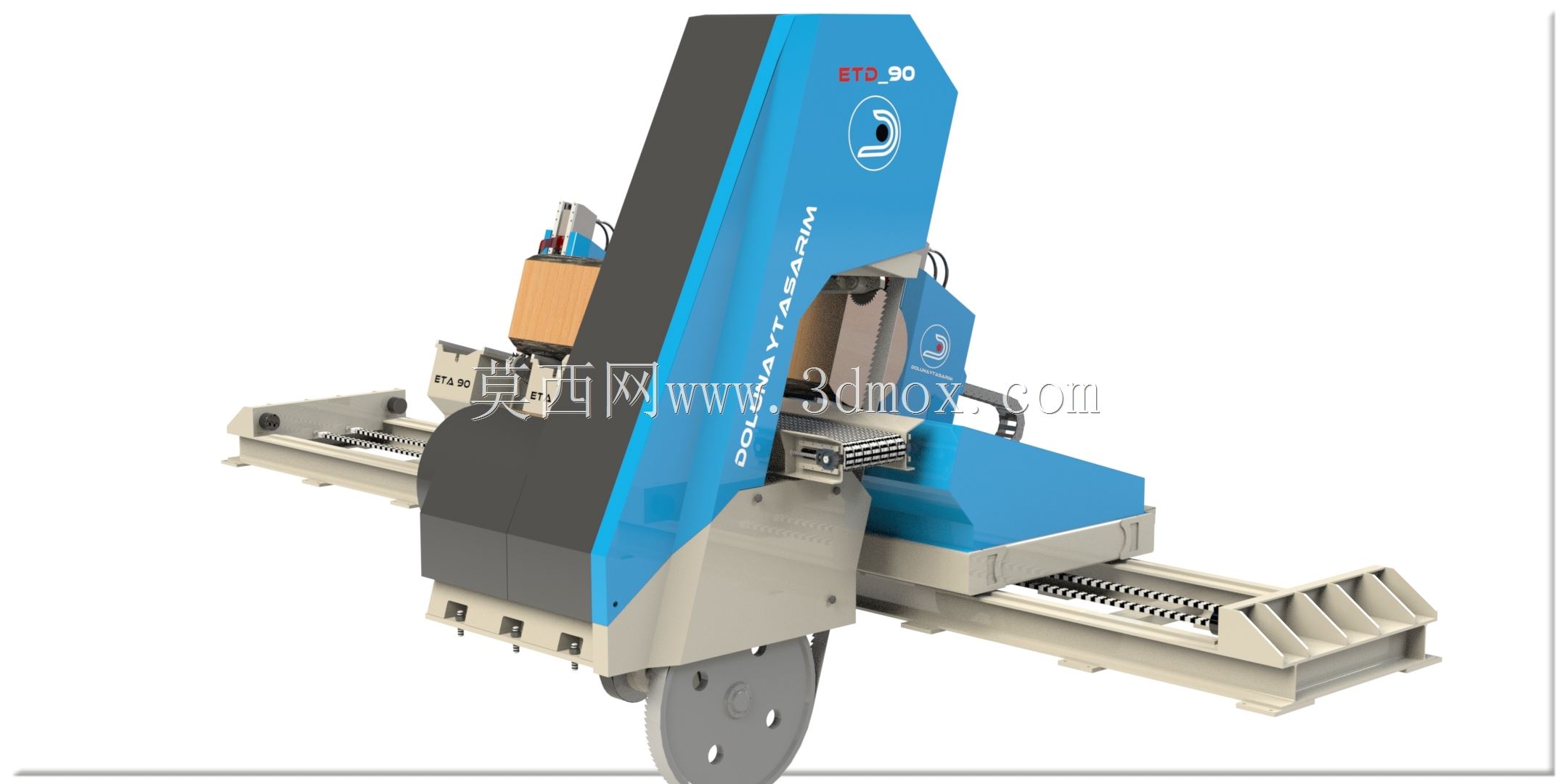

　　这套立式带锯圆木锯切生产线，主要面向规模化木材加工厂区的原木开料工序，适配林场中转堆场、大型板材加工厂、实木家具原料预处理车间的连续化生产需求，可完成不同径级原木的定尺锯切、分料输送作业，替代传统单台带锯配合人工送料的低效作业模式，减少原木搬运过程中的安全隐患与人力损耗。从结构布局来看，整套设备采用分体式模块化设计，核心锯切单元布置在设备进料端的左侧位置，立式锯架采用整体焊接箱型结构，内部预留锯条张紧机构、导向轮组的安装空间，锯条运行路径上设置多组硬质合金导向块，避免高速运行过程中锯条出现摆振，影响锯切面的平面度。

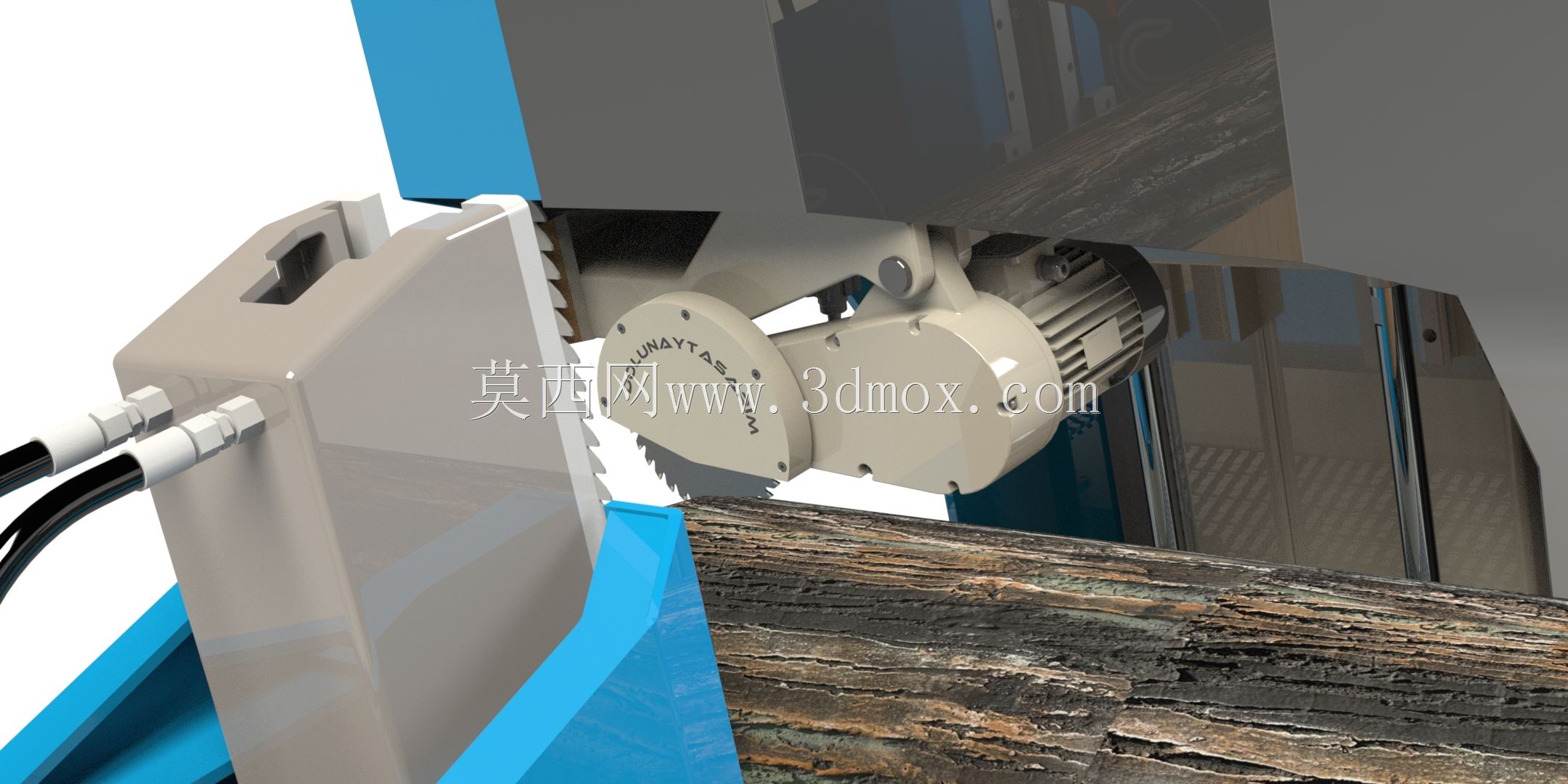

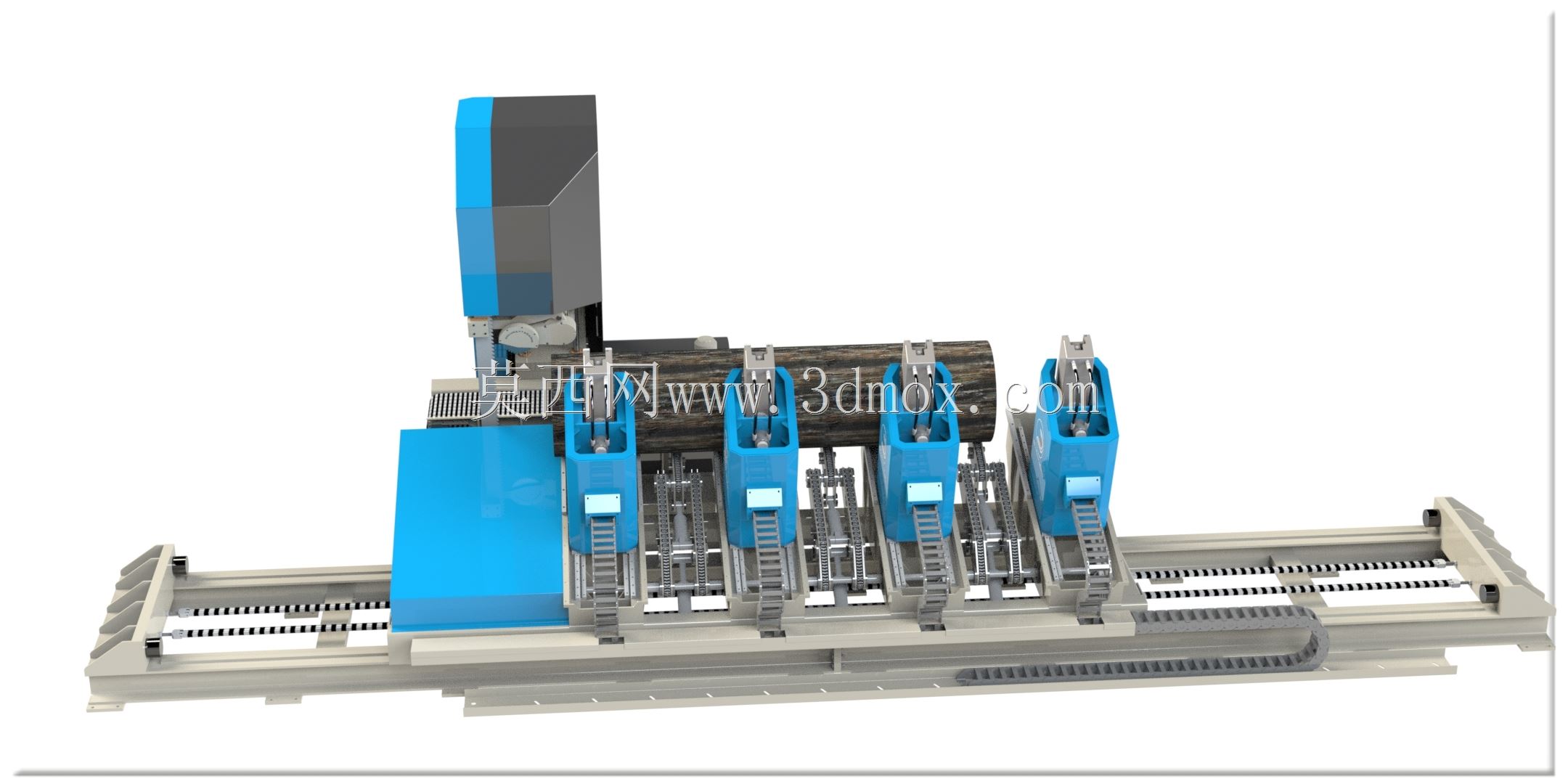

　　进料输送单元采用多组平行布置的V型辊轮托架，每组托架配套独立的侧向压紧机构，可根据原木的实际径级调整压紧行程，保证原木在输送过程中始终保持轴线与锯切进给方向平行，避免出现锯切偏斜、木料卡滞的问题。压紧机构采用气动驱动搭配线性导轨导向，压紧头表面包覆防滑橡胶层，既可以提供足够的夹持力，又不会在原木表面留下过深的压痕，影响后续木料的利用率。整套设备的安装边界需要结合厂区的原料输送动线规划，进料端需要预留至少两倍于常规加工原木长度的上料空间，出料端需要配套皮带输送台或者辊筒台承接锯切完成的板材与边皮，设备底部需要预埋地脚螺栓进行固定，避免高速锯切过程中设备产生共振，影响锯切精度与设备使用寿命。

　　设计过程中，锯切单元的重心位置经过反复校核，整体重心落在设备底座的中心区域，配合底座上布置的多组加强筋结构，可抵消锯条高速切削带来的侧向冲击力，锯架上设置的锯条清洁刷可实时清理锯条表面粘附的木屑与树脂，避免锯条带屑运行导致的锯路变宽、锯条过早磨损问题。进料托架的间距可根据常加工原木的长度进行调整，相邻托架之间预留木屑掉落的间隙，下方配套的导屑槽可将锯切产生的木屑统一汇集到出料端的排屑口，方便厂区集中收集处理，避免木屑在设备内部堆积影响传动部件的正常运行。

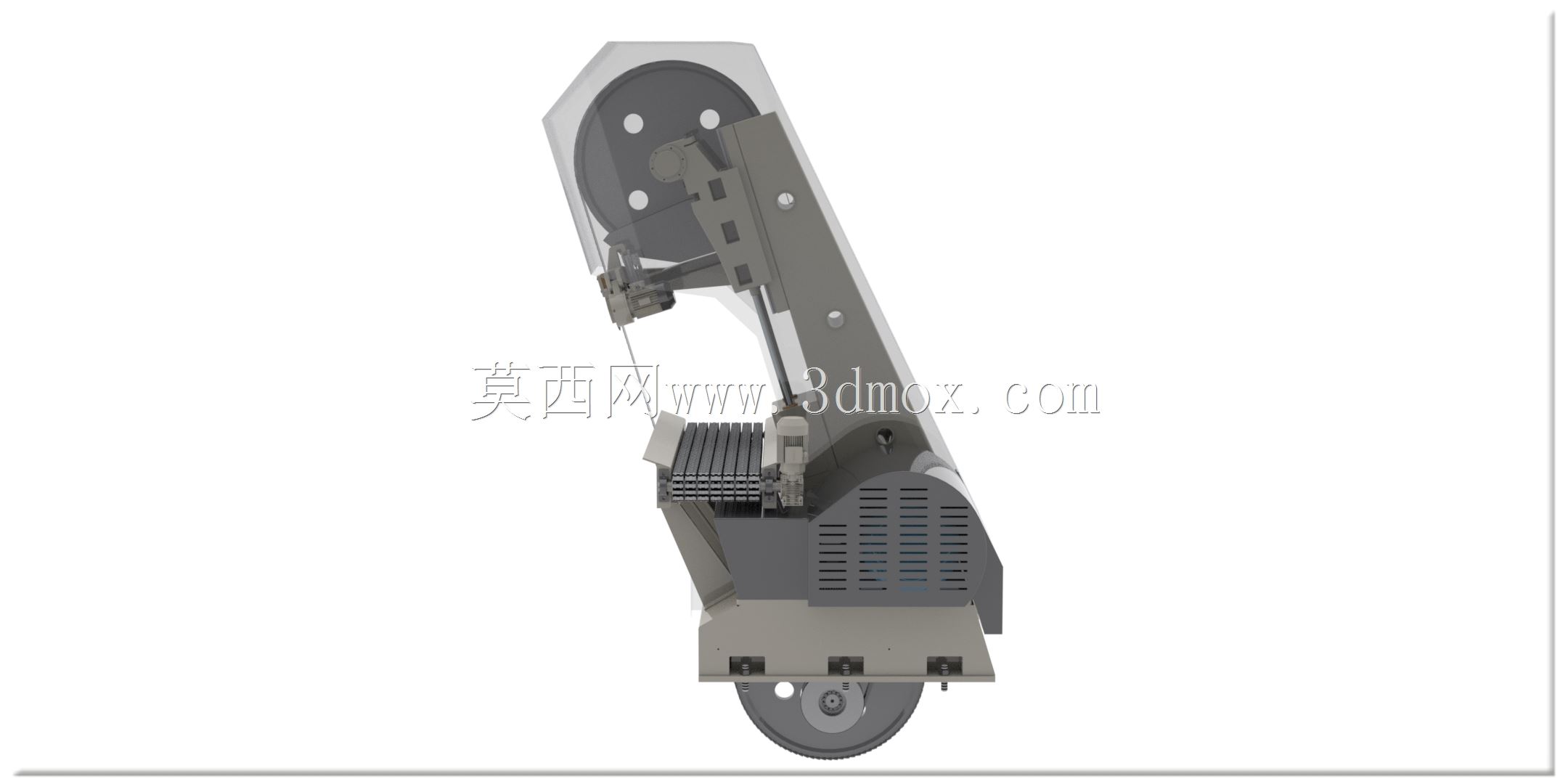

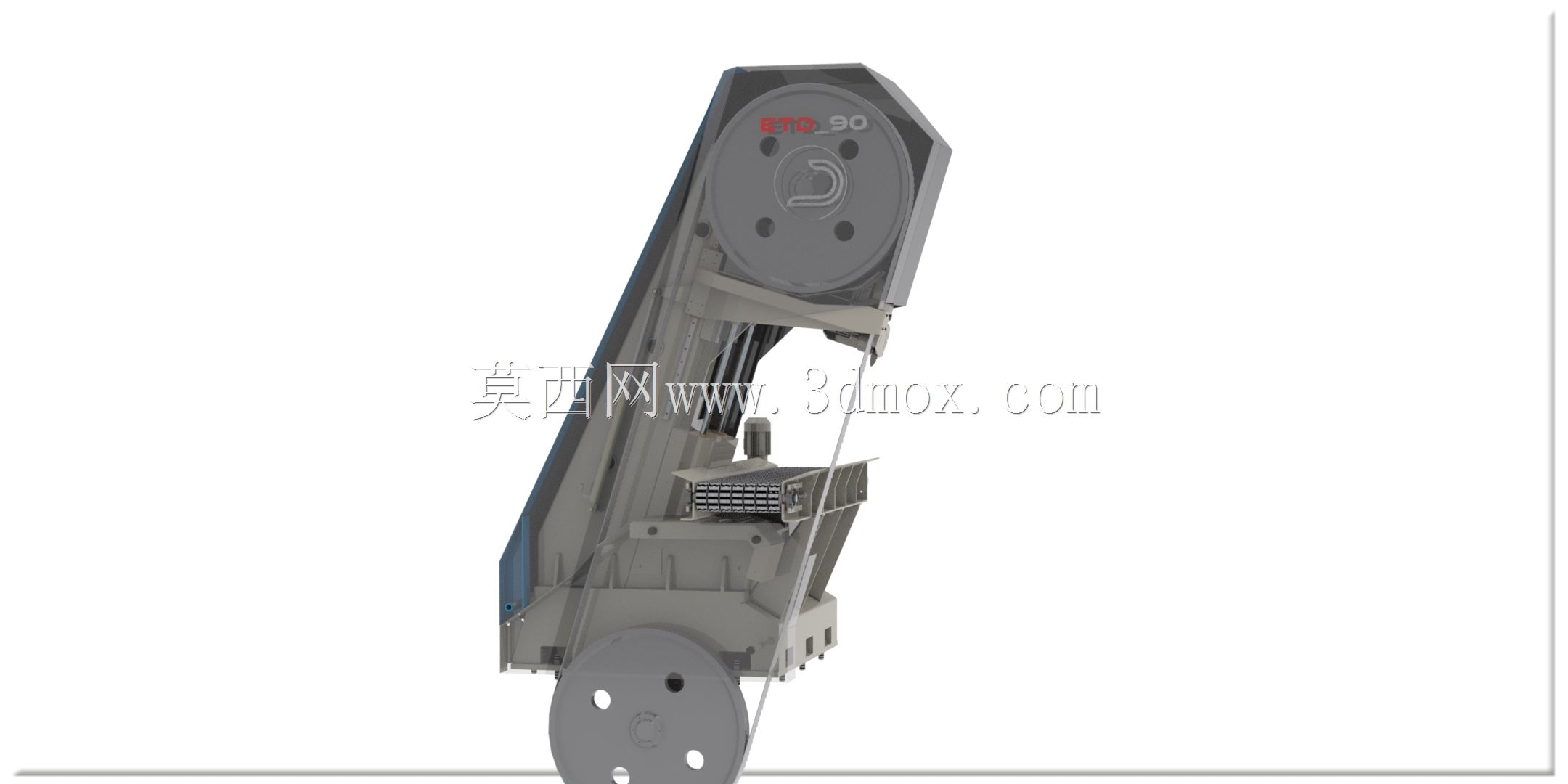

　　传动系统方面，锯轮的驱动电机布置在锯架的后侧位置，通过皮带传动带动主动锯轮转动，张紧机构采用丝杆螺母搭配弹簧缓冲的结构，可实时补偿锯条高速运行产生的热伸长量，保证锯条始终保持合适的张紧力，减少锯条断裂的风险。进料驱动采用伺服电机搭配滚珠丝杠传动，可根据不同的木材材质调整进给速度，针对硬木材质降低进给速度保证锯切面质量，针对软木材质提高进给速度提升生产效率，整套设备的操作侧设置安全防护光栅，当操作人员误入危险区域时设备会自动停机，避免安全事故发生。设备的润滑系统采用集中自动润滑设计，所有导轨、传动丝杠、轴承座位置都预留润滑管路接口，可按照设定的周期自动加注润滑脂，减少日常维护的工作量，锯切区域外侧设置可开合的透明防护门，既可以观察锯切状态，又可以阻挡锯切过程中飞出的木屑与碎料，保护操作人员安全。
